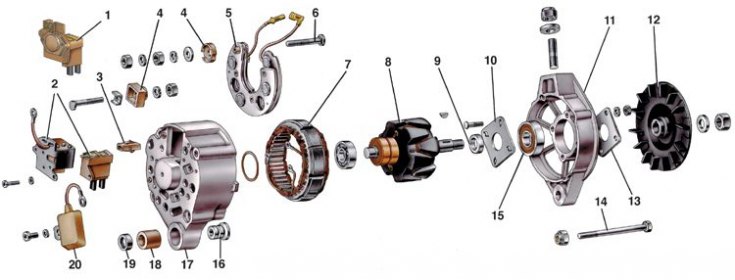

Детали генератора 37.3701
1 – регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 – регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 — статор; 8 — ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка; 20 – конденсатор

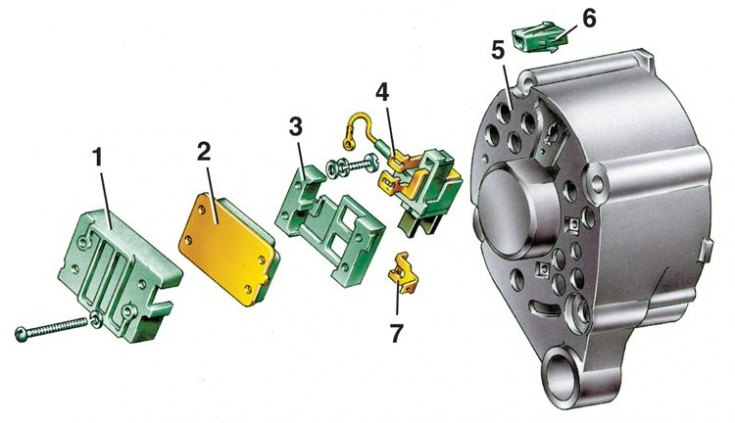

Детали передней части генератора Г-222
1 – кожух; 2 – регулятор напряжения; 3 – основание; 4 – щеткодержатель со щетками; 5 – крышка генератора со стороны контактных колец; 6 – колодка штекера центрального вывода обмотки статора; 7 – вывод "15" генератора (вывод "Б" регулятора напряжения)
В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.
Генератор 37.3701
1. Очистите и продуйте генератор сжатым воздухом.
2. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.
3. Отсоедините провод от штекера «В» регулятора напряжения.
4. Отсоедините провода регулятора и конденсатора от клеммы "30" генератора и отверните винты крепления регулятора напряжения.
5. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 (см. рис. Детали генератора 37.3701) и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель.
6. После этого наклоните и извлеките регулятор совместно со щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.
7. Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки винтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.
8. Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.
Генератор Г-222
1. Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 (см. рис. Детали передней части генератора Г-222) в сборе с регулятором 2, основанием 3 и щеткодержателем 4.
2. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.
3. Дальше разборка генератора Г-222 аналогична разборке генератора 37.3701.
