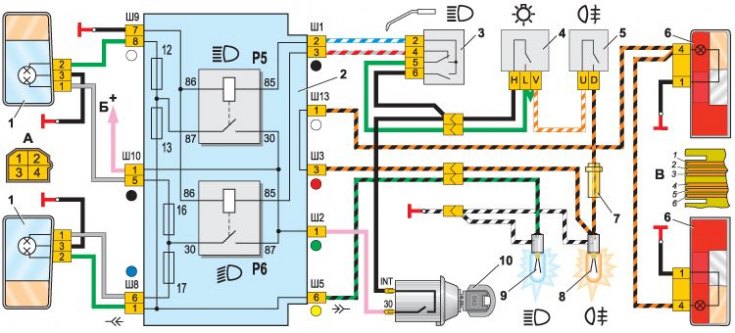

Схема включения фар и противотуманного света в задних фонарях
- 1 – блок-фары;
- 2 – монтажный блок;
- 3 – переключатель света фар в трех-рычажном переключателе;
- 4 – переключатель наружного освещения;
- 5 – выключатель заднего противотуманного света;
- 6 – задние фонари;
- 7 – предохранитель цепи заднего противотуманного света;
- 8 – контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
- 9 – контрольная лампа дальнего света фар, расположенная в спидометре;
- 10 – выключатель зажигания;
- Р5 – реле включения дальнего света фар;
- Р6 – реле включения ближнего света фар;
- А – вид на штекерный разъем блок-фары:
- 1 – штекер ближнего света;
- 2 – штекер дальнего света;
- 3 – штекер массы;
- 4 – штекер габаритного света;
- Б – к клемме "30" генератора;
- В – выводы печатной платы заднего фонаря (нумерация выводов от края платы):
- 1 – на массу;
- 2 – к лампе стоп-сигнала;
- 3 – к лампе габаритного света;
- 4 – к лампе противотуманного света;
- 5 – к лампе света заднего хода;
- 6 – к лампе указателя поворота
