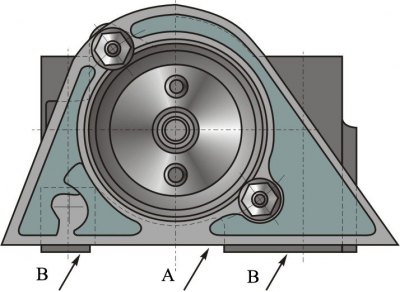

Установка держателя сальника распределительного вала
А – нижняя плоскость держателя;
В – нижняя плоскость корпуса подшипников распределительного вала
1. Закрепите корпус подшипников распределительного вала на приспособлении для сборки.
2. Смажьте моторным маслом опорные шейки и кулачки распределительного вала и установите его в корпус подшипников.
Оригинал можно увидеть на сайте: VAZBOOK
3. Прикрепите к корпусу подшипников упорный фланец и держатель с сальником, не затягивая гайки крепления.
4. Установите специальную оправку для центрирования держателя сальника относительно распределительного вала и, прижимая держатель сальника к упорам приспособления, затяните гайки крепления держателя. При этом будет выдержана непараллельность не более 0,15 мм нижней плоскости А держателя относительно нижней плоскости В корпуса подшипников распределительного вала.
5. Уберите оправку и прикрепите к распределительному валу шкив, не затягивая болт крепления.
Внимание! Болт крепления шкива распределительного вала должен устанавливаться на герметике по ТУ 6-10-1048-73 или герметике ТВ-1215 фирмы "Three Bond".
