Оглавление: Снятие ↓ Установка ↓
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем щиток приборов (см. "Щиток приборов - снятие и установка").
4. Снимаем панель радиоприемника (см. выше, "Панель радиоприемника - снятие и установка").

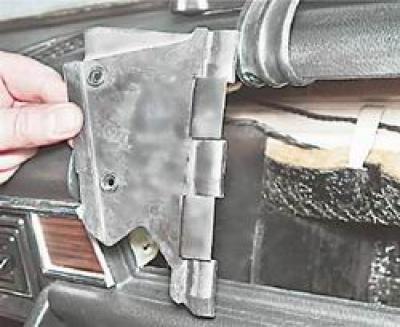

5. Открыв крышку, крестовой отверткой отворачиваем два самореза крепления боковины вещевого ящика.
6. Снимаем боковину.

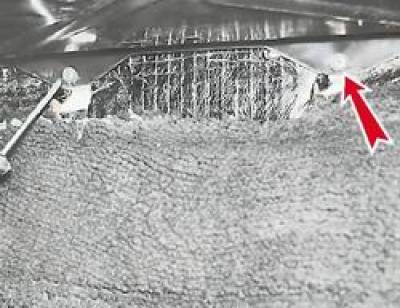

7. Крестовой отверткой отворачиваем два самореза нижнего крепления основания вещевого ящика.
8. Тем же инструментом отворачиваем три самореза верхнего крепления основания.
9. Вынимаем основание вещевого ящика из панели приборов.

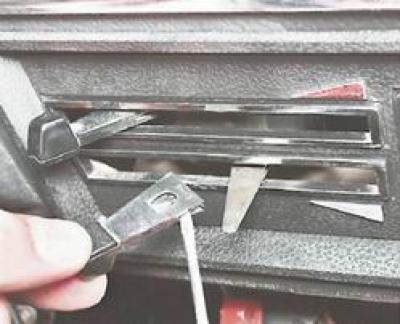

10. Шлицевой отверткой поддеваем и снимаем рукоятки рычагов управления системой вентиляции и отопления.

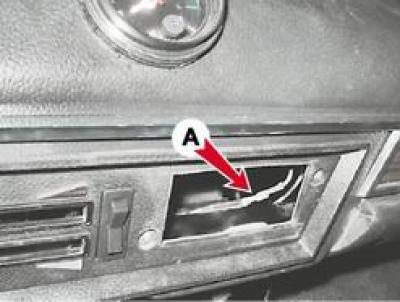

11. Разъединяем "массовый" провод А (показано при снятом корпусе пепельницы).
Совет. Для подсоединения провода при установке панели приборов рекомендуется снять пепельницу и корпус, отвернув два самореза его крепления.

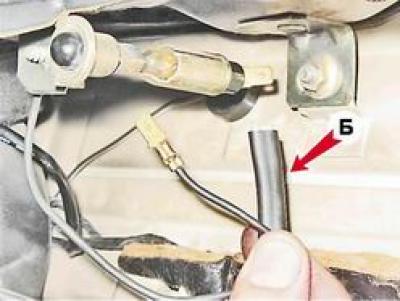

12. Отсоединяем от плафона освещения вещевого ящика провод Б.

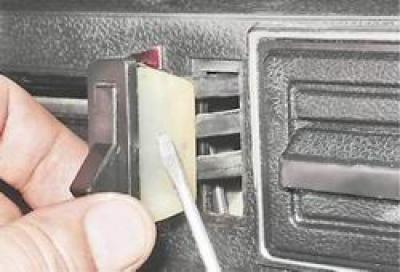

13. Поддев шлицевой отверткой, извлекаем из панели приборов переключатель режимов работы вентилятора отопителя.
14. Запомнив или пометив расположение проводов, отсоединяем их от переключателя.
15. Снимаем часы (см. "Часы - снятие и установка, замена лампы").

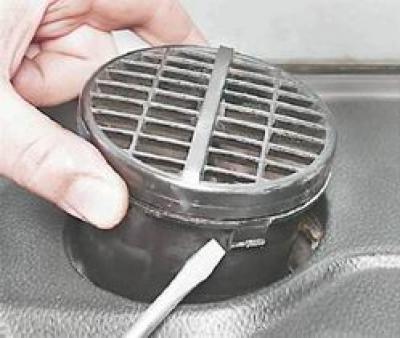

16. Поддев шлицевой отверткой, извлекаем из отверстий панели приборов два поворотных дефлектора.
17. Крестовой отверткой отворачиваем четыре самореза В нижнего крепления, а торцовым ключом на 10 мм с удлинителем - четыре гайки Г верхнего крепления панели приборов

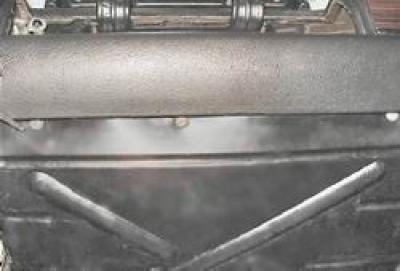

18. Снимаем панель приборов.
Оригинал можно посмотреть на портале: VAZBOOK.RU
Установка
Установка панели приборов выполняется в обратной последовательности.
