Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем верхний кожух вала рулевого управления (см. "Кожухи рулевого вала - снятие и установка").
4. Снимаем щиток приборов (см. "Щиток приборов модели 2105 - снятие и замена ламп").

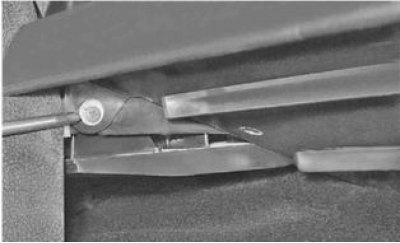

5. Крестовой отверткой отворачиваем саморез переднего крепления вещевой полки.
6. Тем же инструментом отворачиваем саморез крепления полки с левой стороны.

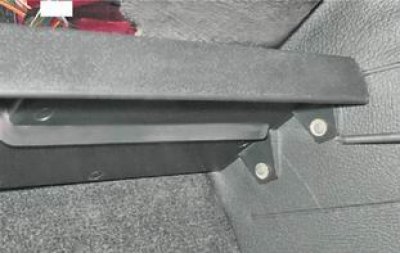

7. Отворачиваем два самореза крепления полки с правой стороны.

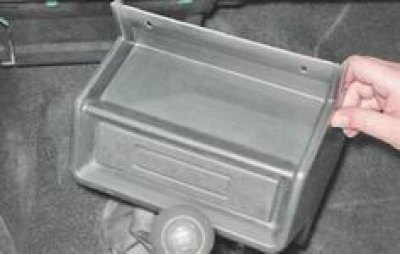

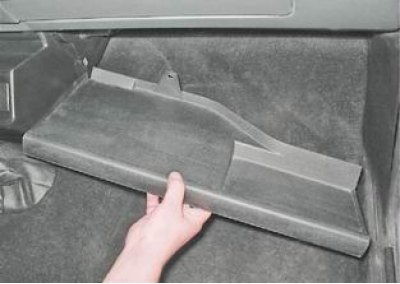

8. Снимаем полку.
9. Тем же инструментом отворачиваем по одному саморезу нижнего крепления панели радиоприемника с левой и правой стороны.
10. Отворачиваем два самореза верхнего крепления панели.
11. Снимаем панель радиоприемника.

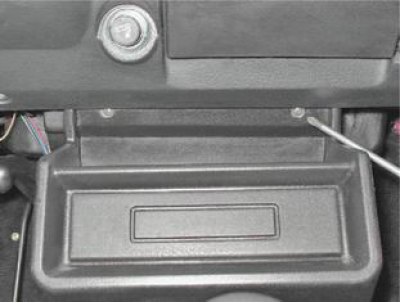

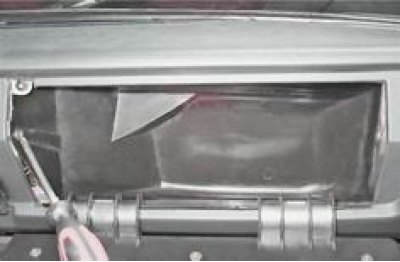

12. Открыв крышку, крестовой отверткой отворачиваем два самореза крепления корпуса вещевого ящика.

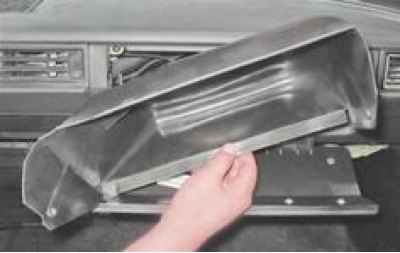

13. Вынимаем корпус вещевого ящика из панели приборов.

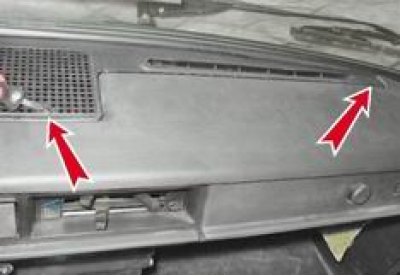

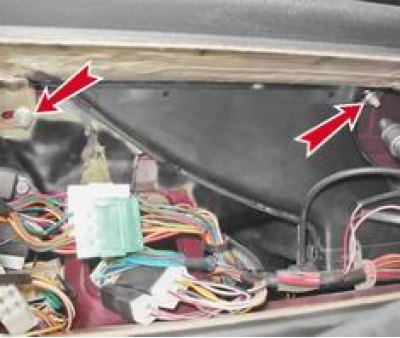

14. Короткой крестовой отверткой отворачиваем три самореза крепления вставки панели приборов (на фото показано два самореза).

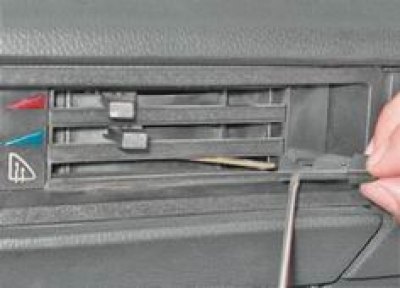

15. Шлицевой отверткой поддеваем и снимаем рукоятки рычагов управления отопителем.

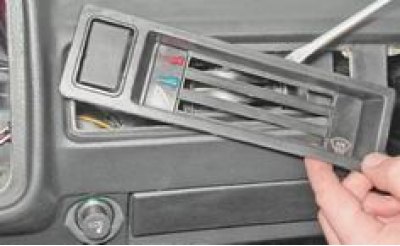

16. Тем же инструментом поддеваем накладку панели приборов и снимаем ее.
17. Крестовой отверткой отворачиваем два самореза крепления блока управления вентиляцией и отоплением салона.

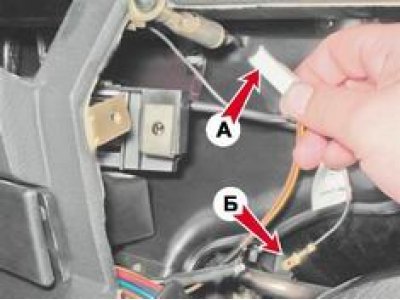

18. Отсоединяем от плафона освещения вещевого ящика колодку проводов A и разъединяем "массовый" провод Б.

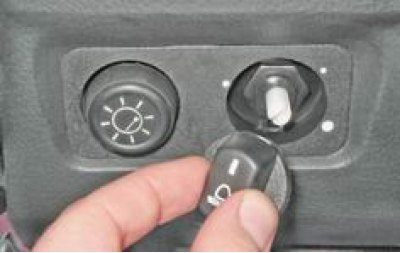

19. Потянув, снимаем рукоятку с гидрокорректора фар.

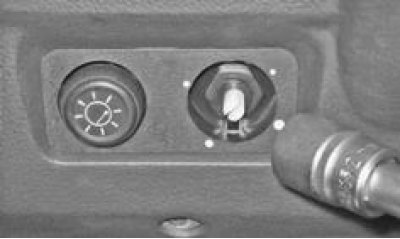

20. Торцовым ключом на 21 мм отворачиваем гайку крепления гидрокорректора и выталкиваем его внутрь панели приборов.
(Исходник можно найти на сайте: VazBook)

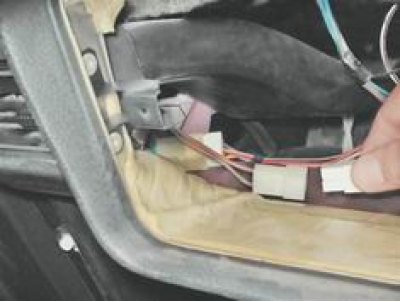

21. Разъединяем колодки проводов регулятора освещения приборов.

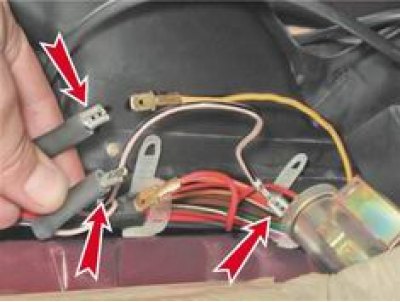

22. Пометив провода, отсоединяем их от прикуривателя.

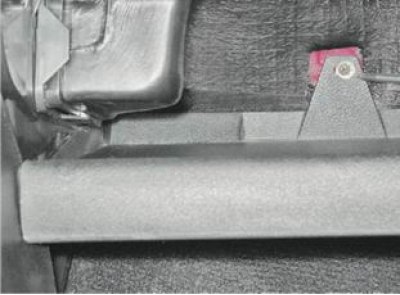

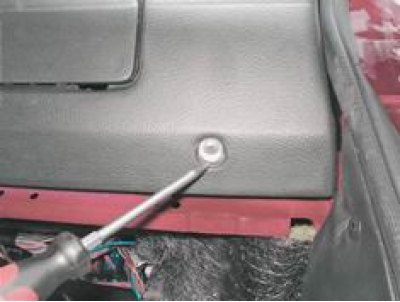

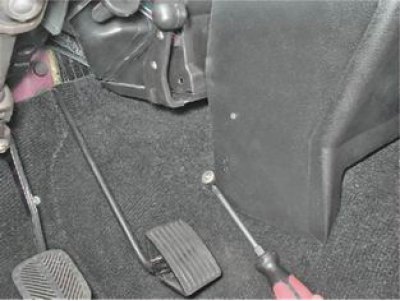

23. Крестовой отверткой отворачиваем четыре самореза нижнего крепления панели приборов к кузову (на фото показан саморез правого нижнего крепления).
24. Через отверстие для установки щитка приборов торцовым или накидным ключом на 10 мм отворачиваем две гайки верхнего крепления панели приборов.

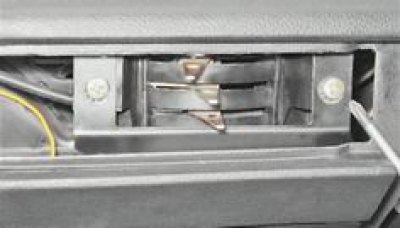

25. Тем же инструментом через отверстие для установки корпуса вещевого ящика отворачиваем еще две гайки верхнего крепления панели приборов и снимаем ее.
Установка
Установка панели приборов выполняется в обратной последовательности.
