Плавкие предохранители (ВАЗ-2107)

Плавкие предохранители установлены в монтажном блоке (рис. 71). Монтажный блок сверху закрывается прозрачной крышкой, на которой нанесены символы, указывающие назначение реле и защищаемые плавкими предохранителями цепи. Прозрачная крышка позволяет без ее снятия визуально контролировать состояние плавких предохранителей.

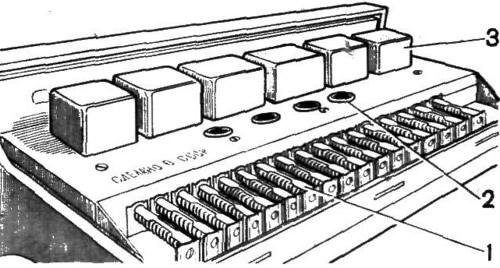

Рис. 71. Монтажный блок:
1 - плавкий предохранитель; 2 - гнездо для запасного предохранителя; 3 - реле.

Кроме того, имеется еще один предохранитель на 8А, который находится на пучке проводов, подходящих к выключателю задних противотуманных огней (поз, 18 рис. 4). Данный предохранитель защищает цепи ламп задних противотуманных огней.

Перед заменой перегоревшего предохранителя выясните и устраните причину, вызвавшую его плавление. Перегоревший предохранитель допускается заменять только аналогичным по защитной характеристике.

Недопустима эксплуатация монтажного блока с поврежденной прозрачной крышкой или корпусом.

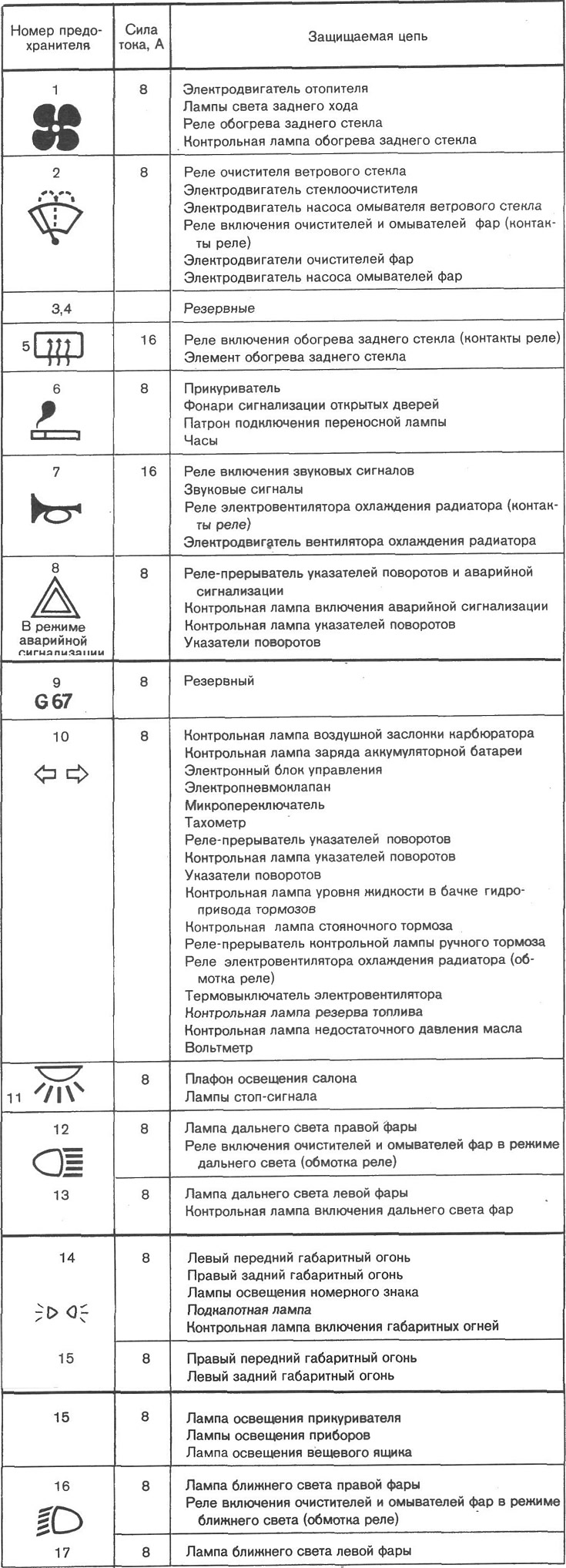

Цепи, защищаемые плавкими предохранителями, указаны в таблице 7.

Плавкими предохранителями не защищаются цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.
