Оглавление: Снятие ↓ Установка ↓
Снятие
1. Сбрасываем давление в системе питания (см. "Сброс давления в системе питания").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Отсоединяем колодку проводов и шланги от трубок электробензонасоса и, отсоединив хомут крепления, отводим верхнюю часть топливного бака влево (см. "Топливный бак - снятие и установка").

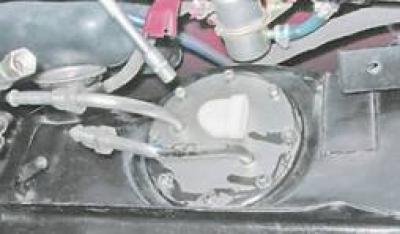

4. Ключом на 7 мм отворачиваем по периметру фланца восемь гаек крепления электробензонасоса к топливному баку.

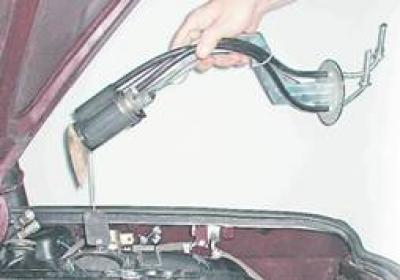

5. Приподнимаем электробензонасос и наклоняя его, выводим из отверстия поплавок датчика указателя уровня топлива.
Статья взята с веб-ресурса VazBook.ru

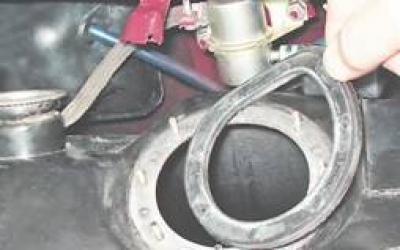

Соединение топливного бака и электробензонасоса уплотнено прокладкой.

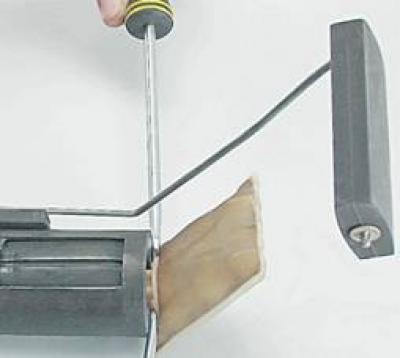

6. Для снятия приемного сетчатого фильтра аккуратно поддеваем его двумя отвертками.

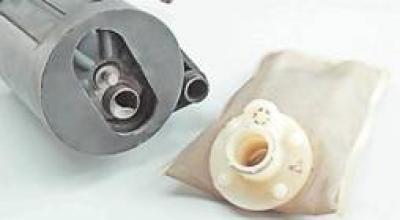

7. Снимаем фильтр с наконечника насоса.
8. Промываем фильтр в ацетоне или подобном растворителе, очищаем жесткой кисточкой и продуваем сжатым воздухом.
9. Для замены датчика указателя уровня топлива освобождаем отверткой фиксатор колодки проводов датчика и насоса. Отсоединяем колодку.

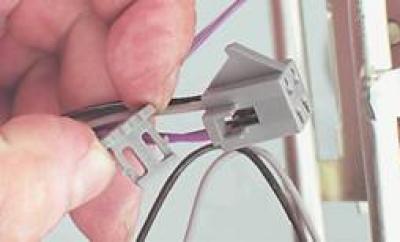

10. Нажав шлицевой отверткой на фиксатор проводов, снимаем его.

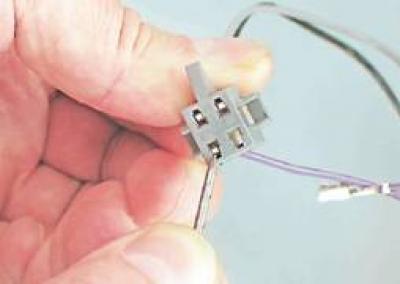

11. Помечаем положение проводов в колодке, чтобы не перепутать их при сборке. Шилом отжимаем наконечники проводов датчика и отсоединяем их от колодки.

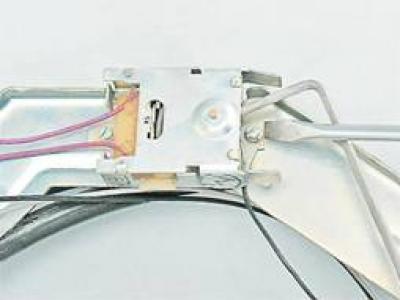

12. Шлицевой отверткой отворачиваем винт крепления "массового" провода насоса и нижнего крепления датчика, а также винт верхнего крепления датчика.

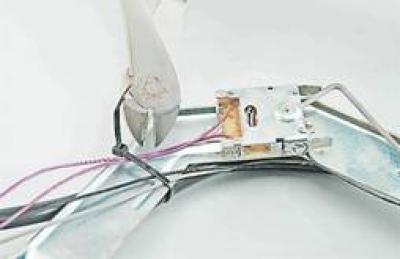

13. Перекусываем кусачками или бокорезами хомут крепления проводов.

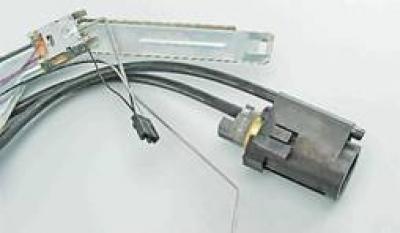

14. Снимаем датчик указателя уровня топлива.
15. Для замены насоса снимаем с него фильтр и отсоединяем колодку проводов.

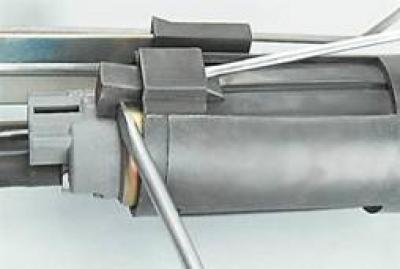

16. Поддеваем шлицевой отверткой фиксаторы насоса.
17. Сдвигаем насос с кронштейна.

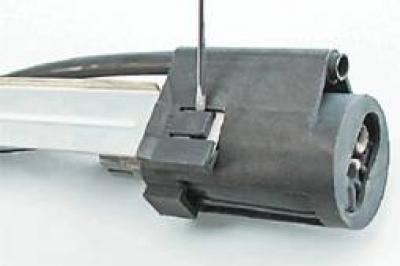

18. Поддеваем двумя шлицевыми отвертками фиксатор и извлекаем его из паза в держателе насоса.

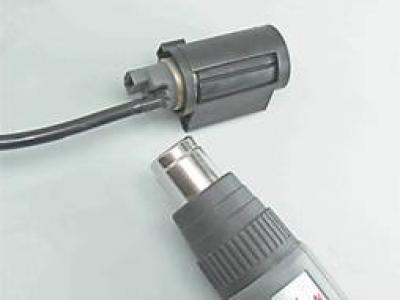

19. Разогреваем промышленным феном или горячей водой пластиковую трубку до температуры 70-90°С.

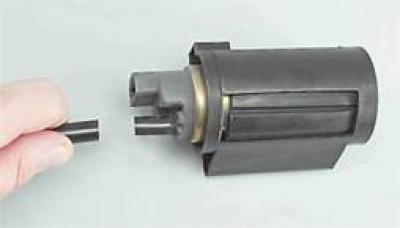

20. Снимаем трубку с патрубка насоса.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
