Предупреждение. Перед началом ремонтных работ ознакомьтесь с правилами по технике безопасности при работе с системой питания (см. "Меры безопасности при обслуживании и ремонте системы питания").
Снятие
1. Сбрасываем давление топлива в топливопроводе (см. "Топливопровод - сброс давления").
Предупреждение. Следует сбросить давление из топливопровода, даже если автомобиль не эксплуатировался продолжительное время. После сброса давления в трубках топливопровода остается небольшое количество топлива.

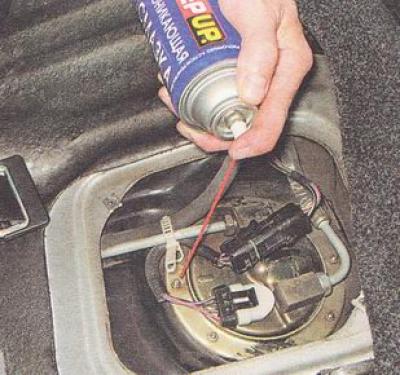

2. Удаляем скопившуюся пыль и грязь с топливного модуля бензонасоса и обрабатываем резьбовые соединения проникающей смазкой.

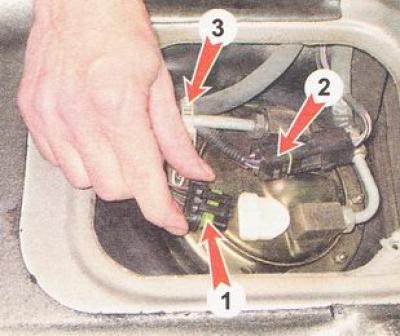

3. Освободив фиксатор, отсоединяем разъем проводов (1) от топливного модуля бензонасоса. Разъединяем разъем проводов (2).
4. Чтобы провода не мешали, разрезаем хомут (3) и снимаем провода с разъемами (1 и 2).

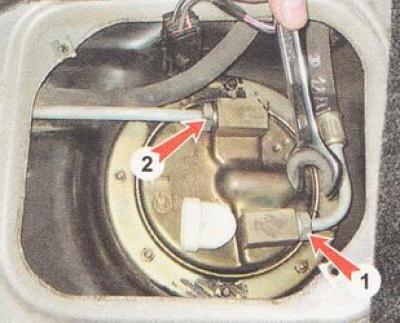

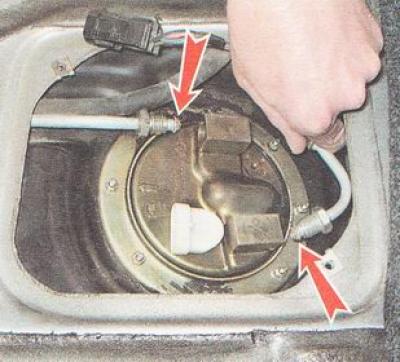

5. Рожковым ключом на 17 мм отворачиваем штуцер (1) шланга трубопровода слива топлива в бензобак. Аналогично отворачиваем штуцер (2) трубки топливопровода подвода топлива к топливному фильтру.
6. Отводим трубки от модуля бензонасоса. На концах трубок надеты уплотнительные резиновые кольца. Поврежденные кольца необходимо заменить.
7. Торцовым ключом на 7 мм отворачиваем восемь гаек крепления топливного модуля.

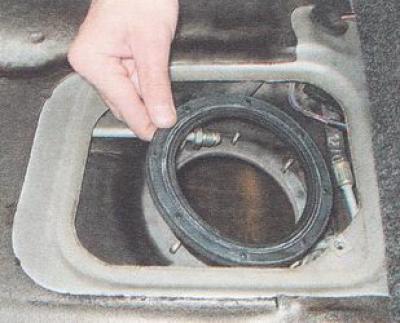

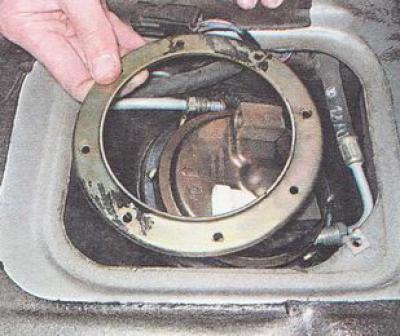

8. Снимаем прижимное кольцо топливного модуля бензонасоса. Под ним установлено дистанционное кольцо.

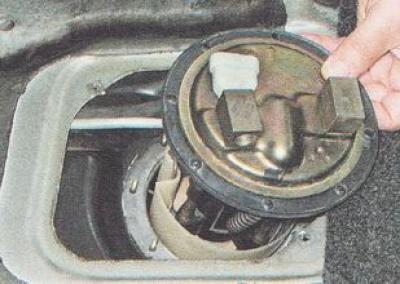

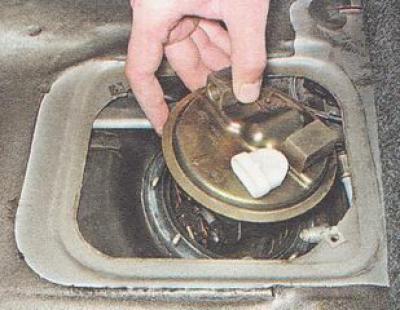

9. Извлекаем бензонасос из бензобака.
Предупреждение. Вынимая топливный модуль, не погните рычаг датчика указателя уровня топлива. Для этого слегка наклоните модуль бензонасоса и аккуратно выведите поплавок из отверстия бензобака.

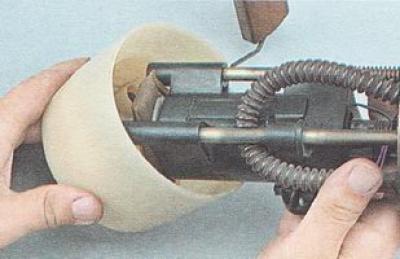

Примечание. Как правило, не удается вынуть топливный модуль бензонасоса в сборе с заборной камерой (пластмассовой емкостью, закрепленной при помощи двух резиновых втулок на направляющих крышки топливного модуля) и камера остается в бензобаке.
10. Снимаем резиновую уплотнительную прокладку. Поврежденную уплотнительную прокладку заменяем.

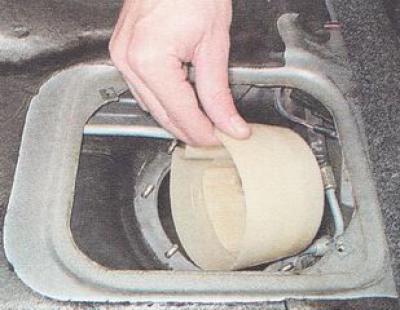

11. Извлекаем заборную камеру и выливаем из нее бензин.
Установка
Рекомендация. Устанавливать топливный модуль бензонасоса в бензобак следуете в сборе с заборной камерой.

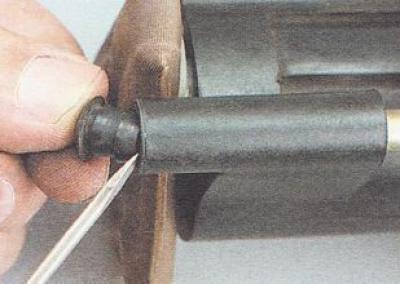

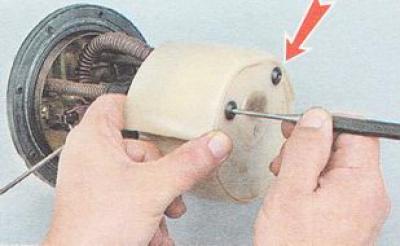

1. Отверткой извлекаем две резиновые втулки из отверстия в приливах кожуха.
Примечание. Одна из втулок может остаться в отверстии заборной камеры.

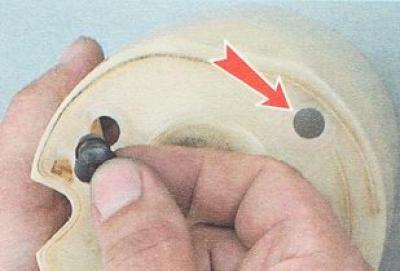

2. Покрыв втулки тонким слоем моторного масла, вставляем их в отверстия заборной камеры.
3. Вставляем бензонасос в камеру (втулки должны войти в отверстия приливов кожуха)...
...и тонким бородком заправляем втулки в отверстия.

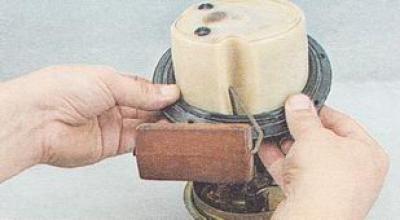

4. Надеваем на топливный модуль уплотнительную прокладку.
5. Аккуратно заведя поплавок в отверстие бензобака, устанавливаем топливный модуль...

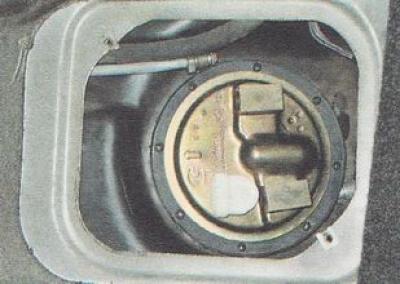

...и ориентируем его в бензобаке так чтобы стрелка была направлена в сторону багажника.
Предупреждение. При креплении топливного модуля бензонасоса убедитесь, что стрелка на его крышке направлена в сторону задней части автомобиля. Во избежание повреждения шпилек не прилагайте чрезмерных усилий при затягивании гаек.
6. Устанавливаем прижимное кольцо и равномерно (в три-четыре приема) заворачиваем гайки крепления топливного модуля.
После соединения штуцеров топливопровода с топливным модулем бензонасоса включаем зажигание на 5 сек. и проверяем герметичность соединений. При необходимости подтягиваем штуцеры.
По завершении работы устанавливаем крышку лючка и подушку заднего сиденья на место.
