Оглавление: Снятие ↓ Установка ↓
Предупреждение. Перед выполнением ремонтных работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. "Меры предосторожности при ремонте системы управления двигателем").
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работы (см. п. 2 "Подготовка автомобиля к ТО и ремонту").

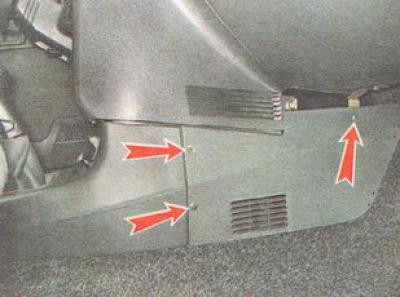

2. Крестовой отверткой отворачиваем три самореза крепления правой накладки консоли панели приборов и снимаем накладку.

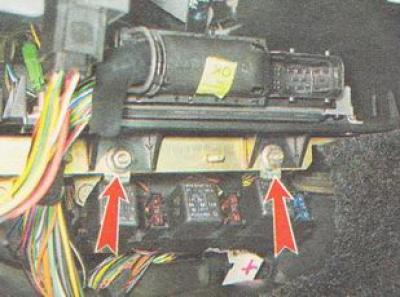

3. Торцовым ключом на 10 мм ослабляем затяжку двух гаек крепления электронного блока управления.

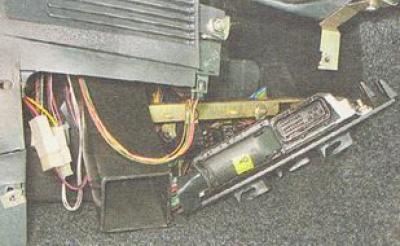

4. Сместив вперед, выводим пластмассовый кронштейн ЭБУ из зацепления со шпильками кронштейна электронных блоков и вынимаем ЭБУ из-под консоли.

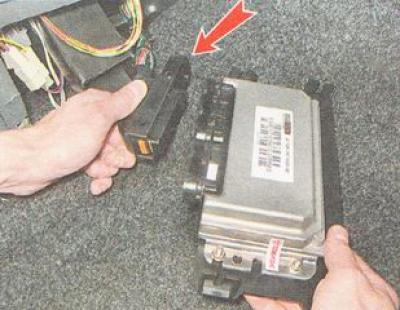

5. Освободив фиксатор, разъемы жгута проводов, отсоединяем разъем от электронного блока управления.

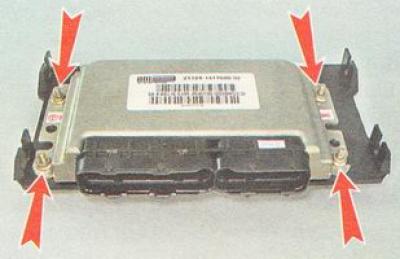

6. Торцовым ключом на 10 мм отворачиваем четыре болта крепления блока управления к кронштейну.
7. Снимаем с автомобиля электронный блок с кронштейна.
8. Неисправный электронный блок управления подлежит замене.
Смотрите оригинал на интернет-ресурсе [VAZbook.ru]
Установка
Устанавливаем на автомобиль электронный блок и все снятые детали в последовательности обратной снятию.
