Разборка
1. Снимаем привод переключения передач с автомобиля (см. "Привод механизма переключения передач - снятие, установка и регулировка").
2. Ключом на 13 мм отворачиваем гайку оси рычага переключения передач.
3. Крестовой отверткой отворачиваем винт крепления и вынимаем ось рычага переключения передач.

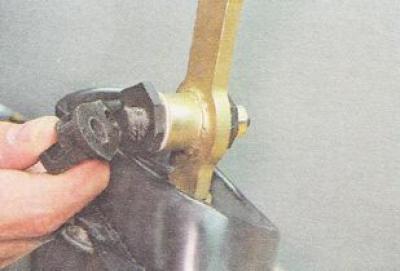

4. Если ось рычага переключения передач проворачивается и гайку отвернуть не получается, то поддев отверткой, снимаем с оси пластмассовый ограничитель.

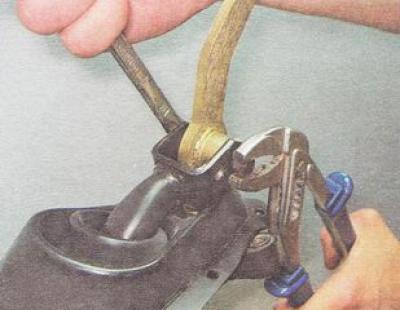

5. Удерживая ось рычага переключения передач плоскогубцами, отворачиваем гайку оси.

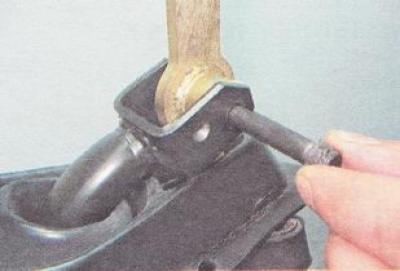

6. Вынимаем ось из рычага переключения передач.

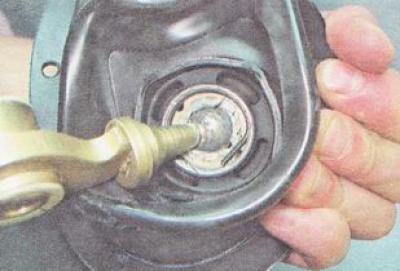

7. Оперев рычаг переключения передач о край обоймы, извлекаем шаровой наконечник рычага из опоры.
8. Вынимаем из рычага переключения передач две дистанционные...

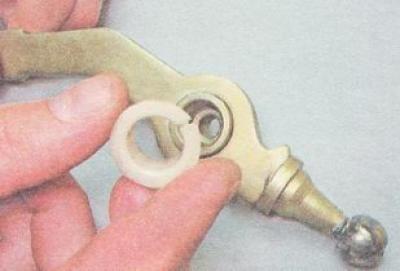

...и две пластмассовые втулки.
9. Поддев отверткой, снимаем с опоры чехол.

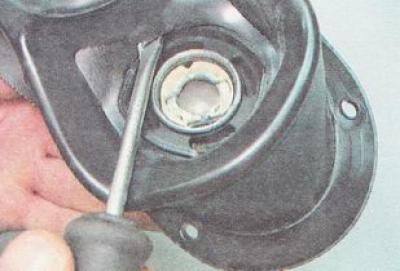

10. Утопив пластмассовую опору обоймы, тонкими плоскогубцами вынимаем стопорное кольцо.
11. Вынимаем опору и пружину.
(Материал размещен на веб-сайте VAZbook.ru)
Сборка

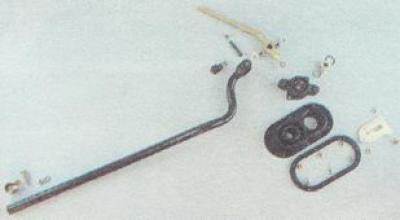

Заменяем изношенные детали собираем и устанавливаем на автомобиль привод переключения передач в обратной последовательности.
