Оглавление: Снятие ↓ Установка ↓
Замечание. На автомобилях последних выпусков установлен модернизированный отопитель, который мешает снятию стеклоочистителя ветрового стекла. Для снятия стеклоочистителя с такого автомобиля перед выполнением работы включите очиститель на малой скорости. Когда поводки щеток окажутся в вертикальном положении, выключите зажигание.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем решетку воздухопритока системы вентиляции (см. "Решетка воздухопритока системы вентиляции - снятие и установка").
3. Ослабив хомут, отсоединяем пароотводящий шланг радиатора отопителя от патрубка расширительного бачка (см. "Расширительный бачок - снятие и установка").

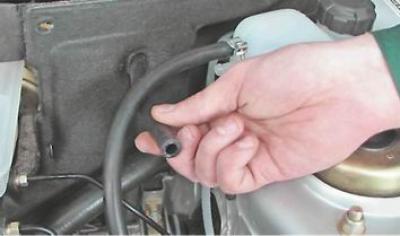

4. Утапливаем пароотводящий шланг в отверстия левой части обивки моторного отсека.

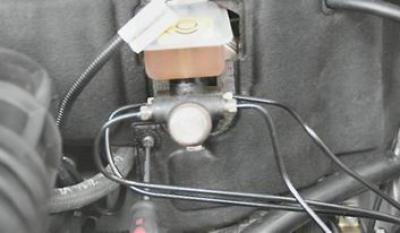

5. Крестовой отверткой отворачиваем винт, соединяющий части обивки моторного отсека.
6. Снимаем левую часть обивки моторного отсека (см. "Обивка моторного отсека - снятие и установка").
7. Подсоединяем пароотводящий шланг радиатора отопителя к расширительному бачку (можно без установки хомута), чтобы не допустить проливания охлаждающей жидкости.

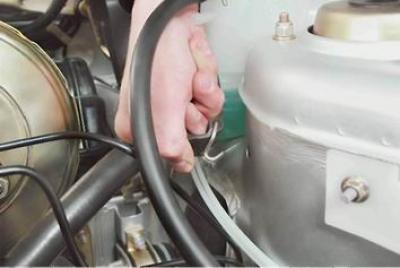

8. Отсоединяем резиновый ремень крепления расширительного бачка системы охлаждения и отводим бачок в сторону от мотор-редуктора стеклоочистителя, не отсоединяя шлангов.

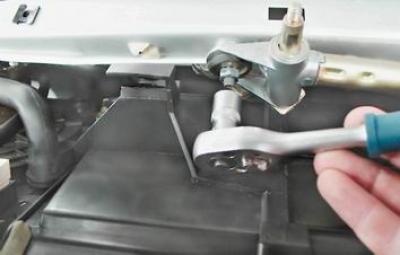

9. Торцовым ключом на 10 мм отворачиваем гайку крепления вала правого рычага стеклоочистителя.
10. Этим же ключом отворачиваем гайку крепления вала левого рычага стеклоочистителя.

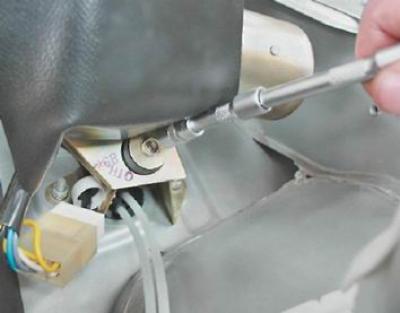

11. Торцовым ключом на 10 мм отворачиваем болт крепления мотор-редуктора к кронштейну.

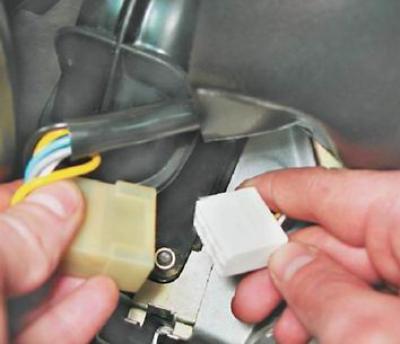

12. Разъединяем колодку жгута проводов стеклоочистителя.

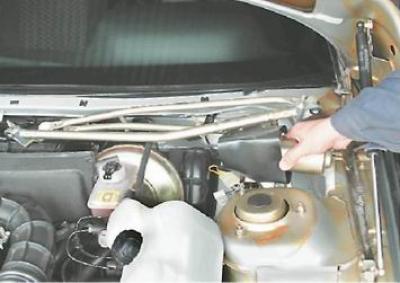

13. Аккуратно, стараясь не повредить рамку ветрового стекла, извлекаем рычаги стеклоочистителя из-под рамки и снимаем стеклоочиститель.
Установка
Замечание. Если стеклоочиститель новый или после ремонта, подсоедините его колодку к бортовой сети автомобиля. Кратковременно включите в работу и обесточьте очиститель (выключив зажигание) в момент, когда тяга кривошипа развернет валы рычагов в крайнее (по часовой стрелке) положение. Это соответствует вертикальному положению щеток на стекле
Устанавливаем очиститель ветрового стекла в обратной последовательности.
