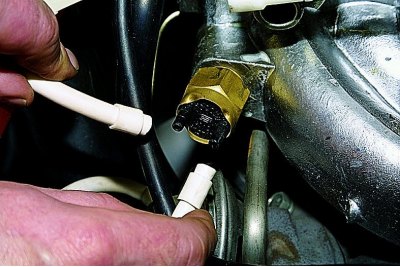

Отсоединяем шланги от термовакуумного выключателя.

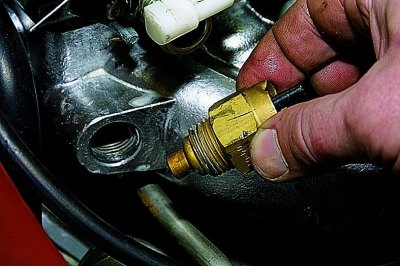

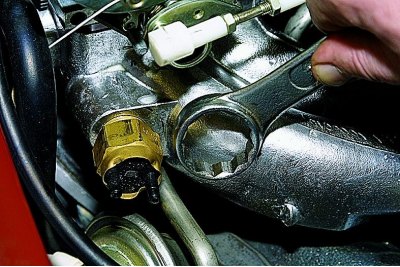

Накидным ключом «на 27» отворачиваем выключатель…
…и снимаем его.

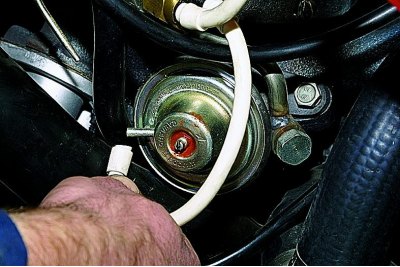

Для снятия клапана рециркуляции…

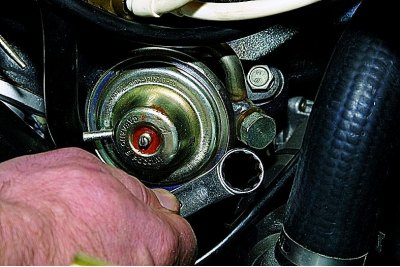

…отсоединяем шланг.

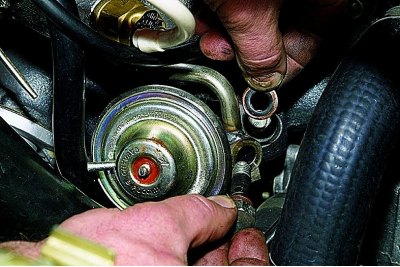

Накидным ключом «на 17» отворачиваем болт-штуцер…
…и снимаем его вместе с двумя уплотнительными медными кольцами.

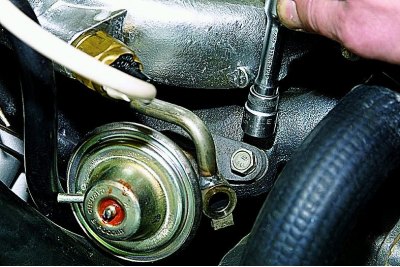

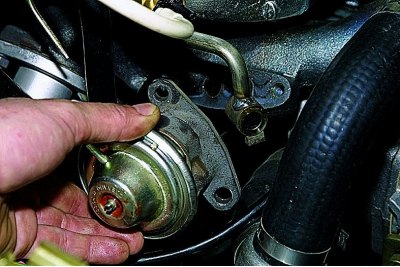

Головкой «на 13» отворачиваем два болта крепления клапана рециркуляции к выпускному коллектору.
(Статья взята с веб-ресурса VAZBOOK.RU)
Снимаем клапан.

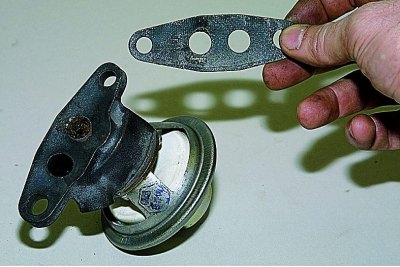

Соединение фланца клапана и выпускного коллектора уплотнено прокладкой.

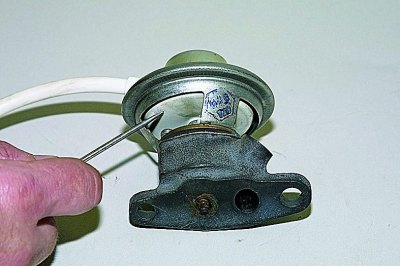

Для проверки работоспособности клапана ручным вакуумным насосом (при его отсутствии – ртом) подаем разрежение в диафрагменную полость клапана.

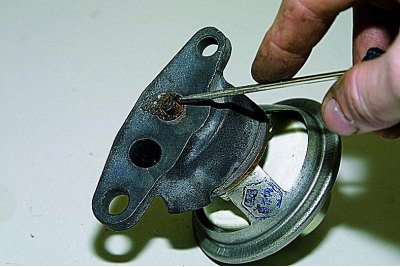

У исправного клапана перемещается диафрагма…
…и шток.
Демонтаж трубки рециркуляции возможен только при снятой впускной трубе (см. Замена прокладок впускной трубы и выпускного коллектора карбюраторного двигателя).
Устанавливаем узлы системы рециркуляции отработавших газов в обратной последовательности. Уплотнительную прокладку заменяем новой.
