Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Снимаем щиток приборов (см. "Щиток приборов - снятие и установка").
3. Снимаем вещевую полку и панель радиоприемника (см. "Панель приборов - снятие и установка").
4. Отсоединяем провода от переключателя режимов работы вентилятора отопителя (см. "Панель приборов - снятие и установка").

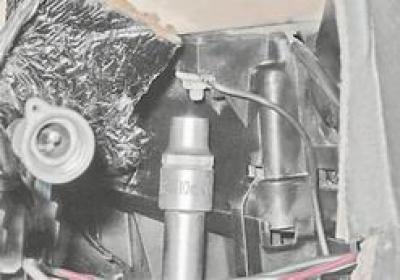

5. Торцовым ключом на 10 мм отворачиваем гайку крепления кожуха радиатора и наконечника "массового" провода вентилятора, расположенных за щитком приборов.
6. Снимаем со шпильки наконечник "массового" провода.

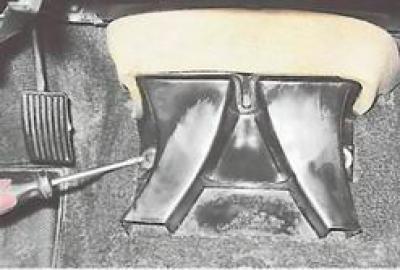

7. Крестовой отверткой отворачиваем два самореза крепления нижнего воздуховода, расположенного на туннеле пола.

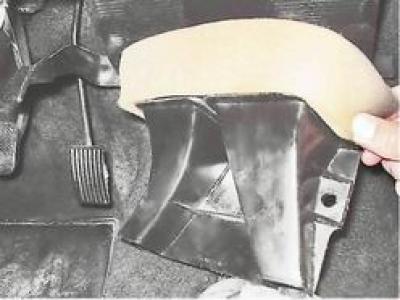

8. Снимаем воздуховод.

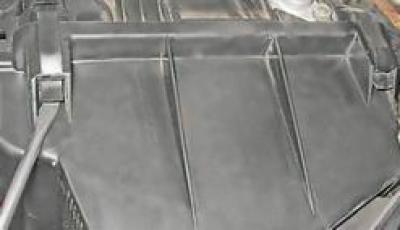

9. Шлицевой отверткой поддеваем и отсоединяем четыре пружинные скобы крепления кожухов вентилятора к кожуху радиатора.

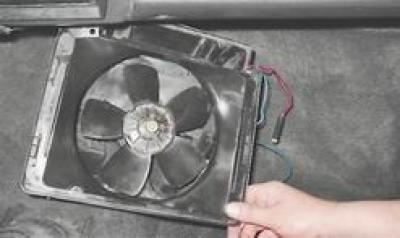

10. Снимаем кожух вентилятора и направляющий кожух вентилятора в сборе с вентилятором.

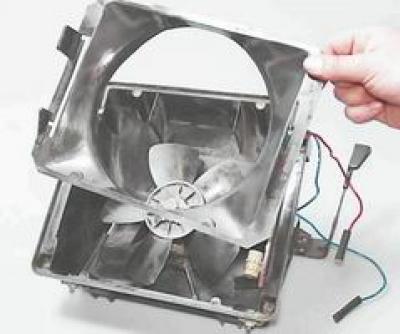

11. Снимаем направляющий кожух вентилятора.

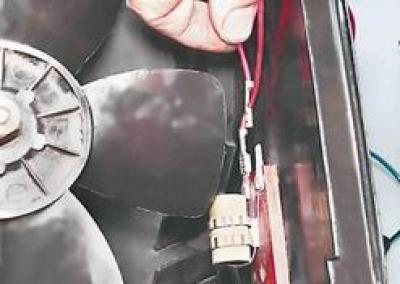

12. Отсоединяем наконечник красного провода, идущего к вентилятору, от штекера дополнительного резистора.

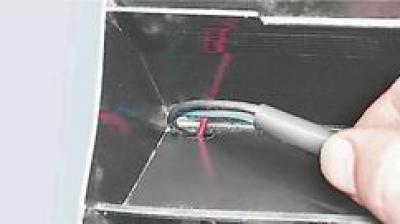

13. Переворачиваем кожух и, открыв крышку, пропускаем провода внутрь кожуха.

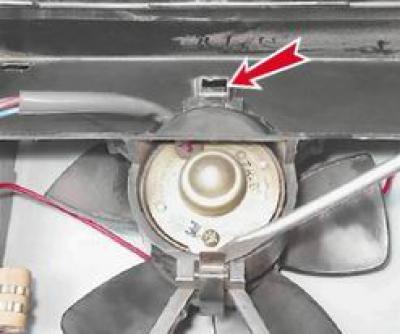

14. Отсоединяем две пружинные скобы крепления электродвигателя к кожуху.

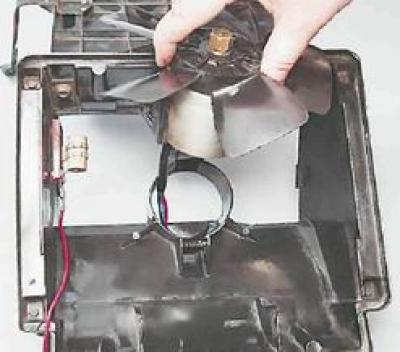

15. Снимаем двигатель вентилятора с крыльчаткой.

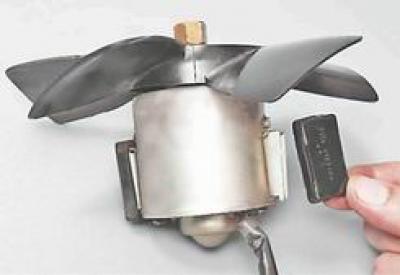

16. Снимаем с электродвигателя две резиновые подушки.

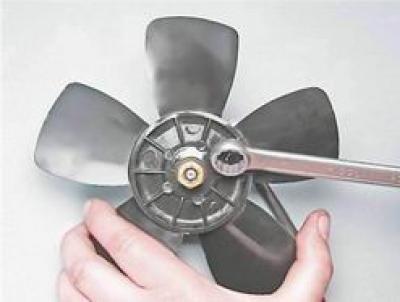

17. Ключом на 14 мм отворачиваем гайку крепления вентилятора и снимаем его.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
