Проверка амортизаторов на стенде

Для проверки работоспособности амортизатора снимите на динамометрическом стенде его рабочую диаграмму. Снятие рабочих диаграмм проводите согласно инструкции после выполнения не менее пяти рабочих циклов при температуре рабочей жидкости амортизатора 20±5°С, частоте вращения маховика стенда 60 мин^-1 и длине хода штока 80 мм для переднего и 100 мм заднего амортизатора.

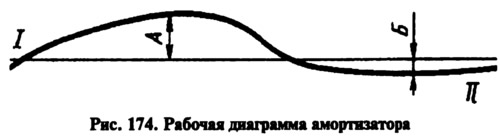

Сопротивление хода отдачи и сжатия определите по наибольшим ординатам соответствующих диаграмм. Кривая диаграммы (рис. 174) должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) без участков, параллельных нулевой линии.



Наивысшая точка кривой хода отдачи при масштабе 4,8 кгс на 1 мм должна находиться от нулевой линии на расстоянии А, равном 21—28 мм для передних амортизаторов и 19—26 мм для задних. Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии Б, равном 3,5—6,5 мм для передних амортизаторов и 4,5—7,5 мм для задних. После проверки амортизатор снимите со стенда и при необходимости переберите его и замените поврежденные или изношенные детали. Чтобы удостовериться в исправности амортизатора, испытание повторите.
