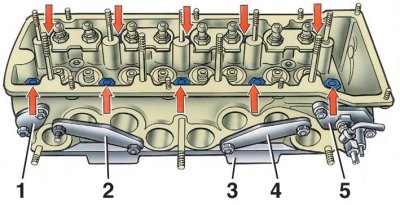

Проверка герметичности головки цилиндров на приспособлении А.60334
1, 2, 4 – заглушки; 3 – плита приспособления; 5 – фланец со штуцером подвода воды
1. Для гидравлического испытания на герметичность рубашки охлаждения головки цилиндров:
- установите на головке детали, входящие в комплект приспособления А.60334;
- нагнетайте насосом воду внутрь головки под давлением 0,5 МПа (5 кгс/см2).
2. В течение 2 минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головку цилиндров необходимо заменить.
3. Можно проверять герметичность головки цилиндров сжатым воздухом, для чего:
- установите на головке цилиндров детали, входящие в комплект приспособления А.60334;
- опустите головку цилиндров в ванну с водой, нагретой до 60–80°С, и дайте головке цилиндров прогреться в течение 5 мин;
- подайте внутрь головки цилиндров сжатый воздух под давлением 0,15–0,2 МПа (1,5–2 кгс/см2).
4. В течение 1–1,5 мин не должно наблюдаться травления воздуха из головки.
