Проверка зазора меду поршневыми кольцами и канавками

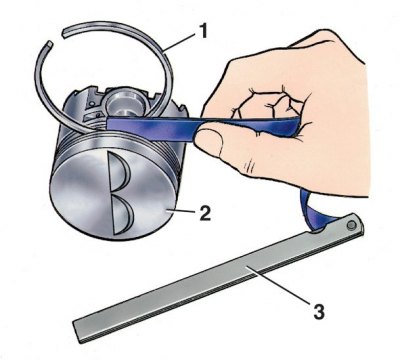

1 – поршневое кольцо; 2 – поршень; 3 – набор щупов
Проверка зазора по высоте
Зазор по высоте между канавками и кольцами проверяйте, как показано на рисунке, вставляя кольцо в соответствующую канавку.
Номинальный (расчетный) зазор для верхнего компрессионного кольца составляет 0,045–0,08 мм, для второго – 0,025–0,06 мм и для маслосъемного – 0,02–0,055 мм. Предельно допустимые зазоры при износе – 0,15 мм.
Первоисточник опубликован на сайте: VAZbook.ru
Проверка зазора в замке
Зазор в замке поршневых колец проверяйте набором щупов, вставляя кольца в калибр, имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском ±0,003 мм. Для колец нормального размера можно применять калибр 67.8125.9501.
Зазор должен быть в пределах 0,25–0,45 мм для всех новых колец. Предельно допустимый зазор при износе – 1 мм. Если зазор недостаточный, запилите стыковые поверхности, а если повышенный – замените кольца.
