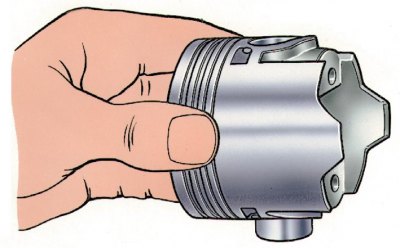

Установка поршневого пальца
Поршневой палец должен устанавливаться простым нажатием большого пальца.

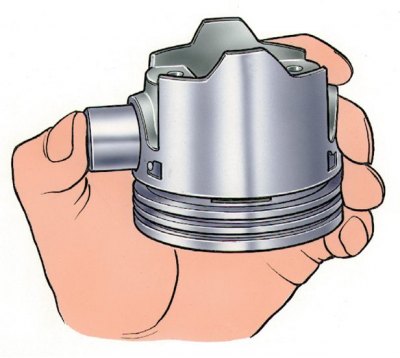

Проверка посадки поршневого пальца
Палец запрессован в верхнюю головку шатуна с натягом и свободно вращается в бобышках поршня.
Внимание! По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка – первая категория, зеленая – вторая, красная – третья.
Сопряжение поршневого пальца и поршня проверяют, вставляя палец, предварительно смазанный маслом для двигателя, в отверстие бобышки поршня. Для правильного сопряжения необходимо, чтобы поршневой палец входил в отверстие от простого нажатия большого пальца руки (см. рис. Установка поршневого пальца) и не выпадал из бобышки (см. рис. Проверка посадки поршневого пальца), если держать поршень с поршневым пальцем в вертикальном положении.
Выпадающий из бобышки палец замените другим, следующей категории. Если в поршне палец третьей категории, то заменяется поршень с пальцем.
