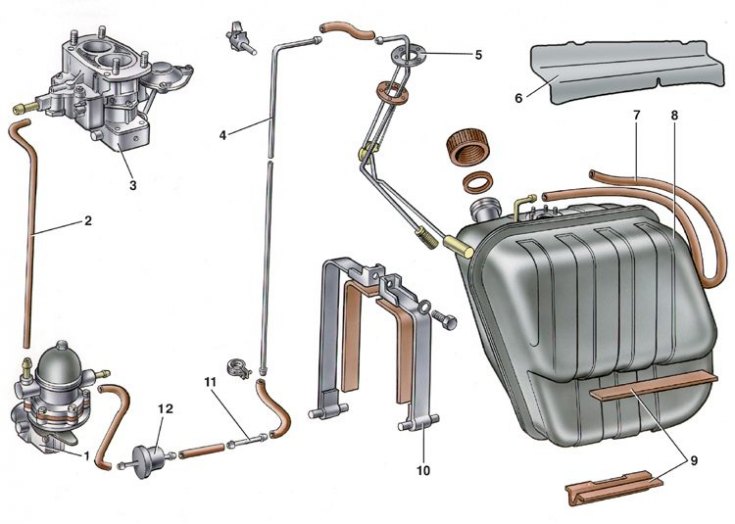

Приборы подачи топлива в карбюратор
1 – топливный насос; 2 – шланг к карбюратору; 3 – карбюратор; 4 – задняя трубка; 5 – датчик указателя уровня и резерва топлива; 6 – предохранительный щиток; 7 – трубка вентиляции бака; 8 – топливный бак; 9 – прокладки; 10 – хомут крепления топливного бака; 11 – передняя трубка; 12 – фильтр тонкой очистки топлива
Снятие и установка
1. Cлейте из бака бензин.
2. Снимите щиток 6.
3. Снимите шланги, соединяющие топливный бак с наливной горловиной, отсоедините провода и шланг от датчика 5 уровня топлива, отверните болты крепления и снимите бак 8.
4. Установку топливного бака производите в обратном порядке.
Очистка и контроль
1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.
2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженную течь запаяйте мягким припоем.
3. Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения при пайке.
