Оглавление: Разборка крышки корпуса карбюратора ↓ Разборка корпуса дроссельных заслонок ↓ Разборка корпуса карбюратора ↓

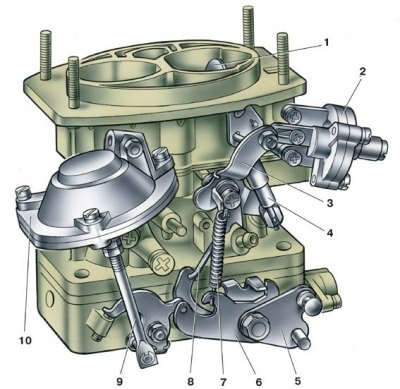

Вид на карбюратор 2105-1107010 со стороны привода дроссельных заслонок
1 – воздушная заслонка; 2 – пусковое устройство; 3 – трехплечий рычаг управления воздушной заслонкой; 4 – телескопическая тяга; 5 – микропереключатель; 6 – рычаг привода дроссельных заслонок; 7 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 – возвратная пружина; 9 – шток пневмопривода; 10 – пневмопривод дроссельной заслонки второй камеры
1. Снимите возвратную пружину 8. Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим рычагом 3.
2. Отсоедините шток 9 пневмопривода от рычага привода дроссельной заслонки второй камеры.
3. Сжав пружину телескопической тяги 4, отсоедините ее от трехплечего рычага 3.
4. Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
5. Вывернув винты крепления, отсоедините от корпуса карбюратора корпус дроссельных заслонок,стараясь не повредить запрессованные в корпус переходные втулки топливо-воздушных каналов карбюратора и гнезда втулок. Осторожно отсоедините теплоизоляционную прокладку.

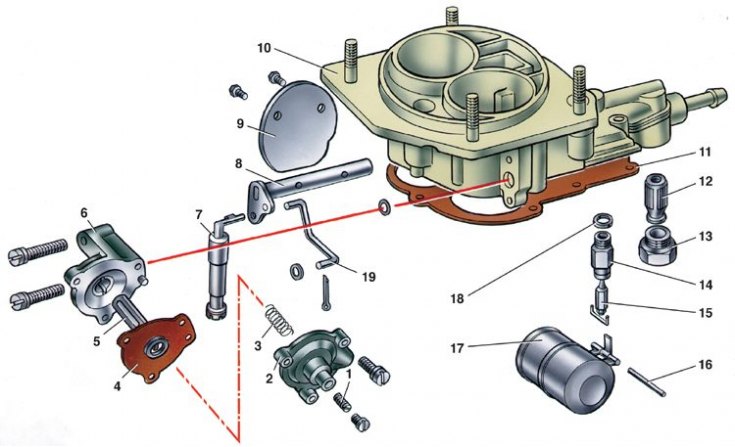

Детали крышки карбюратора 2105-1107010
1 – регулировочный винт; 2 – крышка пускового устройства; 3 – пружина; 4 – диафрагма; 5 – шток диафрагмы; 6 – корпус пускового устройства; 7 – телескопическая тяга; 8 – ось воздушной заслонки; 9 – воздушная заслонка; 10 – крышка карбюратора; 11 – прокладка; 12 – фильтр; 13 – пробка фильтра; 14 – седло игольчатого клапана; 15 – игольчатый клапан; 16 – ось поплавка; 17 – поплавок; 18 – прокладка; 19 – тяга пускового устройства
Разборка крышки корпуса карбюратора
1. Оправкой осторожно вытолкните ось поплавка 16 из стоек (выталкивайте в сторону стойки с разрезом) и выньте ось плоскогубцами с гладкими губками. Стараясь не повредить язычки поплавка, снимите его с игольчатым клапаном 15.
2. Снимите прокладку 11 крышки, выверните седло 14 игольчатого клапана, отверните пробку 13 и выньте топливный фильтр 12.
3. Отсоедините от рычага оси 8 воздушной заслонки телескопическую тягу 7 и тягу 19 привода пускового устройства.
4. Отверните два винта крепления корпуса 6 пускового устройства и снимите его.
5. Отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3. Снимите диафрагму 4.

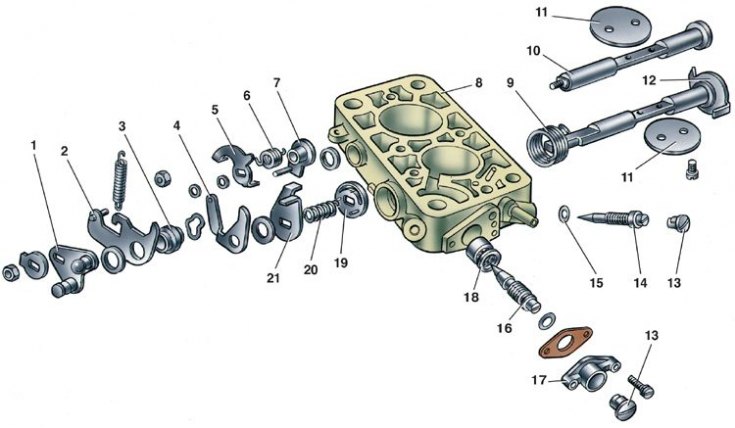

Детали корпуса дроссельных заслонок карбюратора 2105-1107010
1 – рычаг привода дроссельных заслонок; 2 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 – втулка; 4 – рычаг связи с воздушной заслонкой; 5 – рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 – пружина; 7 – рычаг, связанный с пневмоприводом; 8 – корпус дроссельных заслонок; 9 – возвратная пружина первой дроссельной заслонки; 10 – ось второй дроссельной заслонки; 11 – дроссельные заслонки; 12 – ось первой дроссельной заслонки; 13 – ограничительные втулки; 14 – винт регулировки состава смеси холостого хода; 15 – уплотнительное кольцо; 16 – прокладка; 17 – корпус экономайзера принудительного холостого хода; 18 – крышка экономайзера; 19 – винт регулировки количества смеси холостого хода; 20 – диафрагма экономайзера; 21 – игла экономайзера;
Разборка корпуса дроссельных заслонок
1. Сломайте головки ограничительных втулок 13, выверните регулировочные винты 14 и 19 и удалите остатки втулок.
2. Отверните винты и снимите крышку 18 экономайзера принудительного холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22.
3. Одновременно снимите кронштейн 23 с микропереключателем 24.
4. Отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры.
5. Снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4, 27 с шайбами и втулкой 3, а затем поджимную пружину 26 золотника и золотник 25.
6. Отверните гайку крепления рычагов на оси дроссельной заслонки второй камеры, снимите рычаги с шайбами и пружиной.

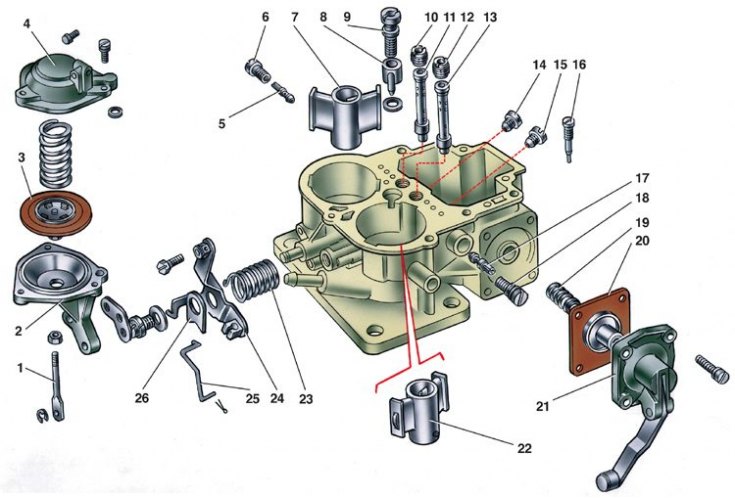

Детали корпуса карбюратора 2106-1107010
1 – шток пневмопривода второй дроссельной заслонки; 2 – корпус пневмопривода; 3 – диафрагма; 4 – крышка пневмопривода; 5 – топливный жиклер переходной системы второй камеры; 6 – корпус топливного жиклера; 7 – малый диффузор второй камеры; 8 – распылитель ускорительного насоса; 9 – винт-клапан ускорительного насоса; 10 – главный воздушный жиклер второй камеры; 11 – эмульсионная трубка второй камеры; 12 – главный воздушный жиклер первой камеры; 13 – эмульсионная трубка первой камеры; 14 – главный топливный жиклер второй камеры; 15 – главный топливный жиклер первой камеры; 16 – регулировочный винт ускорительного насоса; 17 – топливный жиклер системы холостого хода; 18 – корпус топливного жиклера; 19 – возвратная пружина ускорительного насоса; 20 – диафрагма ускорительного насоса; 21 – крышка ускорительного насоса; 22 – малый диффузор первой камеры; 23 – возвратная пружина рычага; 24 – трехплечий рычаг привода воздушной заслонки; 25 – тяга связи с дроссельной заслонкой; 26 – кронштейн возвратной пружины дроссельных заслонок
Разборка корпуса карбюратора
1. Отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры. Отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком.
2. Выверните винт крепления рычага 24 управления воздушной заслонки, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25.
3. Выверните винты, крепящие крышку 21 ускорительного насоса, снимите крышку с рычагом и диафрагму 2 с возвратной пружиной 19.
4. Выверните главные воздушные жиклеры 10 и 12, переверните корпус и, слегка постукивая по нему,вытряхните из колодцев эмульсионные трубки 11 и 13.
5. Отверните корпусы 6 и 18 жиклеов и выньте их вместе с жиклерами 5 и 17.
6. Отверните клапан-винт 9 и снимите распылитель 8 ускорительного насоса с прокладками, выверните регулировочный винт 16 ускорительного насоса.
7. Выньте малые диффузоры 7 и 22, выверните главные топливные жиклеры 14 и 15.
