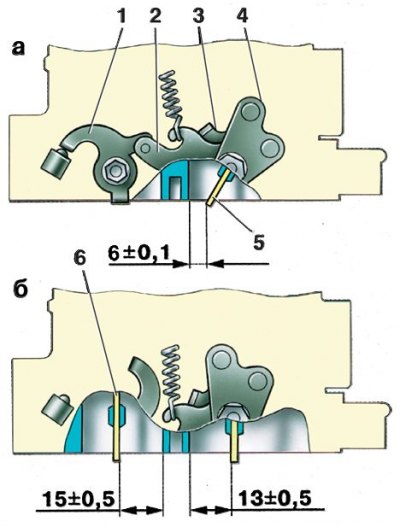

Регулировка положений дроссельных заслонок карбюратора 2105-1107010
а – частичное открытие дроссельной заслонки первой камеры; б – полное открытие дроссельных заслонок; 1 – рычаг на оси дроссельной заслонки второй камеры; 2 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 – рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 – рычаг привода заслонок; 5 – дроссельная заслонка первой камеры; 6 – дроссельная заслонка второй камеры
Положение дроссельных заслонок
Частичное открытие дроссельной заслонки первой камеры, при котором верхний усик рычага 3 (рисунок а) соприкасается с рычагом 2, должно быть 6±0,1 мм.
Этот размер можно отрегулировать подгибанием верхнего усика рычага 3.
Полное открытие дроссельных заслонок проверяется поворотом рычагов их привода в положение до упора. Величина максимального открытия дроссельной заслонки первой камеры (13±0,5 мм) регулируется подгибанием нижнего усика рычага 3.
Величина максимального открытия дроссельной заслонки второй камеры (15±0,5 мм) регулируется заворачиванием или отворачиванием штока пневмопривода.

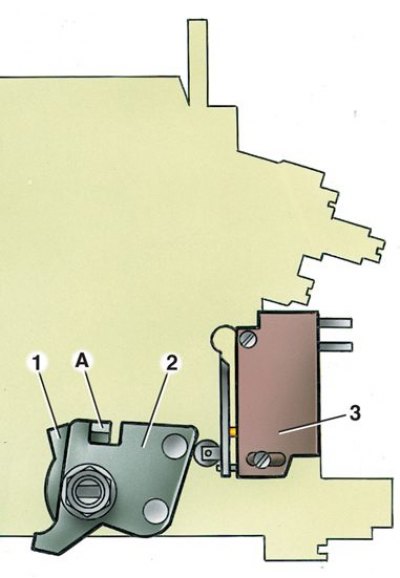

Регулировка положения микропереключателя
1 – рычаг, закрепленный на оси дроссельной заслонки первой камеры; 2 – рычаг привода дроссельных заслонок; 3 – микропереключатель; А – усик рычага 1
Положение микропереключателя
Положение микропереключателя регулируется при открытой воздушной заслонке. Микропереключатель 3 должен выключаться при повороте рычага 2 по часовой стрелке до упора. При повороте рычага 2 из исходного положения против часовой стрелки до упора в усик А рычага 1 микропереключатель должен включаться.
Для регулировки момента включения и выключения микропереключателя ослабьте винты его крепления к кронштейну и поверните относительноверхнего винта в требуемое положение. Затем затяните винты крепления.

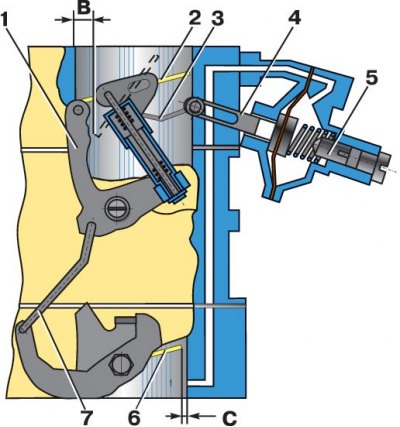

Регулировка привода пускового устройства карбюратора 2105-1107010
1 – трехплечий рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – тяга пускового устройства; 4 – шток; 5 – регулировочный винт; 6 – дроссельная заслонка первой камеры; 7 – тяга привода дроссельной заслонки
Пусковое устройство
При повороте рычага 1 против часовой стрелки до упора воздушная заслонка должна быть полностью закрыта. Причем в этом положении рычага конец тяги 3 должен находиться в конце паза штока 4 пускового устройства, но при этом не передвигать шток. Это требование выполняется подгибанием тяги 3.
При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на 0,7–0,8 мм (зазор С – расстояние между заслонкой и стенкой камеры в месте переходных отверстий системы холостого хода).
Этот зазор регулируется подгибанием тяги 7.
Полностью закрытая воздушная заслонка должна открываться на 50,5 мм (зазор В) штоком пускового устройства при перемещении его вручную вправо до упора. Эта величина регулируется винтом 5.
Подача топлива ускорительным насосом
Подача топлива ускорительным насосом проверяется за десять полных ходов (поворотов) рычага 4 (см. рис. Регулировка положений дроссельных заслонок карбюратора 2105-1107010) привода дроссельных заслонок.
Топливо, вышедшее из распылителя насоса за эти десять ходов, собирается в мензурку. Объем его должен быть 5,25–8,75 см³.
Перед началом проверки сделайте десять пробных ходов рычагом для заполнения каналов ускорительного насоса.
Герметичность игольчатого клапана
Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 мм вод. ст.). После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10–15 с. Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.
