Снятие и установка
Для снятия топливного бака 1 (рис. 2-78) отсоедините «массовый» провод от аккумуляторной батареи.

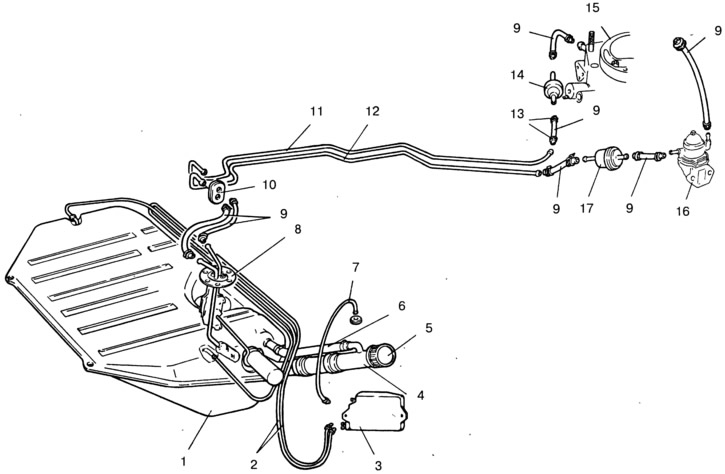

Рис. 2-78. Детали топливного бака и топливопроводы:
1 - топливный бак; 2 - шланги сепаратора и топливного бака; 3 - сепаратор; 4 - наливная труба; 5 - пробка; 6 - шланг топливного бака и наливной трубы; 7 - шланг сепаратора и люка; 8 - датчик уровня топлива; 9 - соединительные шланги; 10 - уплотнитель; 11 - сливной топливопровод; 12 - топливопровод; 13 - хомуты крепления шлангов; 14 - обратный клапан; 15 - карбюратор; 16-топливный насос; 17 - фильтр тонкой очистки топлива.
Отверните пробку 5 наливной трубы 4, удалите максимально возможное количество бензина.
Снимите заднее сиденье, выверните винты крепления правой и левой обивок арок задних колес и снимите обивки.
Выверните винты крепления и снимите крышку отсека топливного бака. Отсоедините шланги 9 и электрические провода от датчика 8 уровня топлива, а также шланги 2 от сепаратора 3 паров бензина.
Выверните болты крепления и снимите топливный бак.
Установку топливного бака выполняйте в обратном порядке.
Очистка и контроль
Снимите датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.
Тщательно осмотрите топливный бак по линии стыка, убедитесь в отсутствии течи, при необходимости запаяйте место течи мягким припоем.
Предупреждение: Паять можно только хорошо промытый топливный бак, не содержащий паров бензина, которые при пайке могут воспламениться.
