Снятие
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту"), подставляем под колесо противооткатные упоры и переводим рычаг переключения передач в нейтральное положение.
2. Вывешиваем заднее колесо.
3. Краской или кернером помечаем положение фланцевой вилки карданного шарнира относительно фланца ведущей шестерни главной передачи.

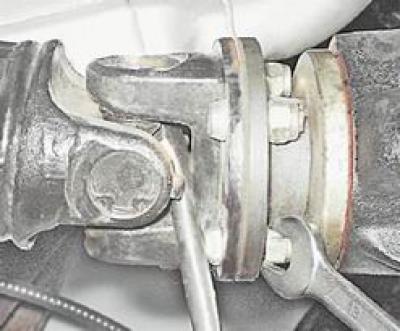

4. Рожковым ключом на 13 мм отворачиваем четыре самоконтрящиеся гайки, удерживая карданный вал от проворачивания большой отверткой или другим подходящим инструментом. В случае коррозии резьбы болтов следует "размочить" соединение проникающей смазкой и воспользоваться специальным рожковым ключом на 13 мм с широкими губками из комплекта для регулировки зазоров в приводе клапанов. Если болты станут проворачиваться, прижимаем их головки к фланцу вилки отверткой.
5. Вынимаем болты и разъединяем фланцы, сдвигая карданную передачу вперед. Если фланцы "склеились" из-за коррозии, можно нанести несколько ударов молотком по фланцевой вилке карданного вала.
6. Подвешиваем задний карданный вал, привязав его за шарнир к верхним реактивным штангам заднего моста так, чтобы вал не касался тросов привода стояночного тормоза.

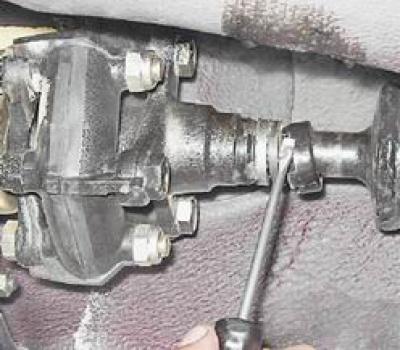

7. Шлицевой отверткой разгибаем четыре фиксирующих усика обоймы сальника переднего карданного вала.

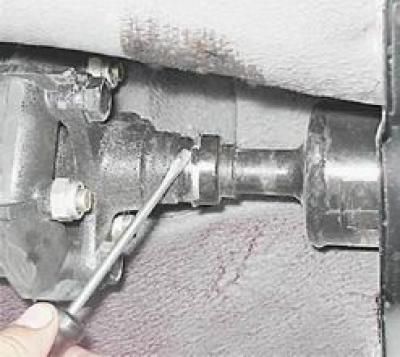

8. Сдвигаем обойму по наконечнику карданного вала.

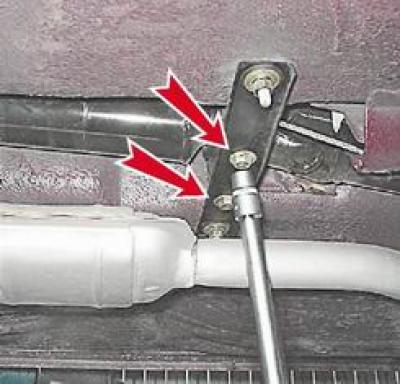

9. Торцовым ключом на 13 мм с удлинителем отворачиваем два болта крепления промежуточной опоры к поперечине.
10. Выводим карданный вал из шлицевого соединения с фланцем эластичной муфты и, отвязав карданную передачу, снимаем ее в направлении заднего моста.
Установка
1. Очистив шлицы фланца эластичной муфты и карданного вала, наносим на них смазку (Фиол-2У, ШРУС-4 или подобную), после сборки соединения устанавливаем обойму сальника на место и загибаем ее фиксирующие усики.
2. Самоконтрящиеся гайки крепления фланцевой вилки карданного шарнира к фланцу хвостовика ведущей шестерни главной передачи рекомендуется заменить новыми.
3. На контактирующие поверхности фланцевого соединения наносим тонкий слой любой пластичной смазки для защиты от коррозии.
4. Устанавливаем карданную передачу в обратной последовательности, совмещая фланцы по ранее нанесенным меткам.
