Привод спидометра — замена

Передаточное число привода зависит от передаточного числа трансмиссии. На автомобиле, укомплектованном редуктором с передаточным числом 3,9 установлен привод спидометра - 2106-1702150 (маркируется синей краской), а с передаточными числами 4,1 и 4,3 - 2103-1702150 (с 4,1 маркируется красной краской, а с 4,3 - не маркируется).

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

2. Отсоединяем поперечину задней опоры силового агрегата от кузова (см. "Опоры силового агрегата - замена").

3. Ослабив затяжку гайки шлицевой отверткой, отворачиваем гайку и отсоединяем гибкий вал спидометра.

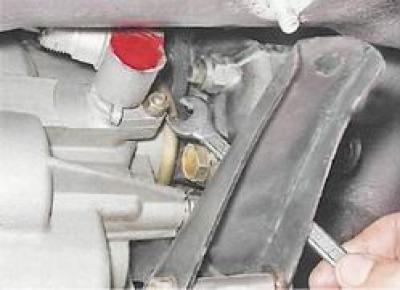

4. Ключом на 10 мм отворачиваем гайку крепления привода спидометра.



5. Отжимая коробку передач, снимаем привод спидометра, выводя шестерню на его валу из зацепления с шестерней на вторичном валу коробки передач.

Установка

Установка всех снятых деталей выполняется в обратной последовательности.

Внимание! При подсоединении гибкого вала спидометра к приводу его хвостовик должен попасть в отверстие торца вала привода.
