Для выполнения работ потребуется фиксирующий клей, ударная отвертка, сальники первичного и вторичного валов, комплект прокладок, динамометрический ключ.
Разборка
1. Сливаем масло из коробки передач (см. "Коробка передач - проверка уровня и замена масла").
2. Снимаем коробку передач (см. "Коробка передач - снятие и установка").
3. Очищаем щеткой и промываем наружную поверхность коробки керосином или уайт-спиритом.
4. Снимаем с коробки передач муфту выжимного подшипника и вилку выключения сцепления (см. "Детали сцепления - снятие и установка").
5. Отсоединяем эластичную муфту карданного вала от фланца на вторичном валу коробки (см. "Карданная передача - разборка и сборка").
6. Снимаем фланец эластичной муфты с вторичного вала коробки передач (см. "Сальник вторичного вала - замена").
7. Отсоединяем опору силового агрегата с поперечиной от задней крышки коробки передач (см. "Опоры силового агрегата - замена").
8. Снимаем привод спидометра (см. "Привод спидометра - замена").
9. Снимаем выключатель фонарей заднего хода (см. "Выключатель фонарей заднего хода - проверка и замена").

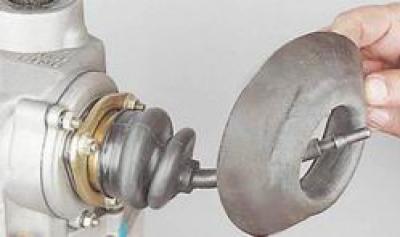

10. Снимаем с шаровой опоры рычага переключения передач манжету.
11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.
12. Снимаем со шпилек корпус рычага и уплотнительную прокладку А под ним.

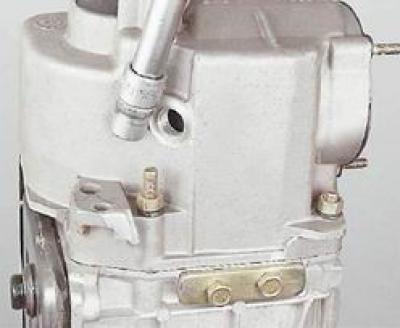

13. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна приемной трубы системы выпуска отработавших газов.

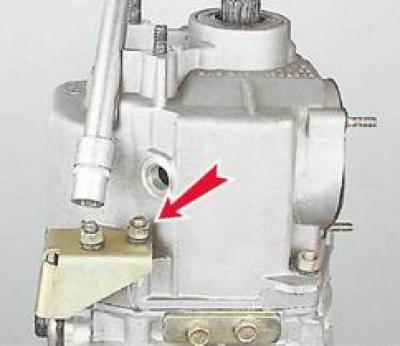

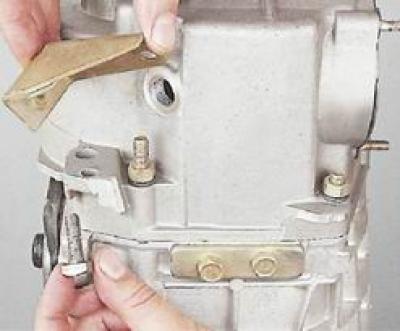

14. Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

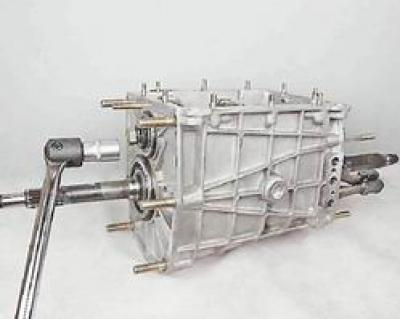

15. Торцовым и накидным ключами на 13 мм отворачиваем пять гаек крепления задней крышки.

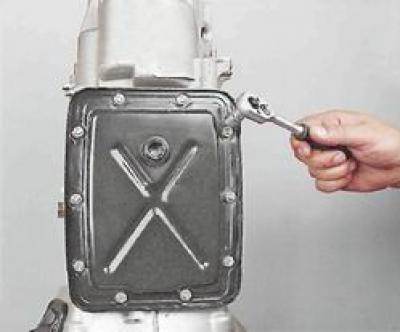

16. Торцовым ключом на 10 мм отворачиваем десять гаек крепления нижней крышки.

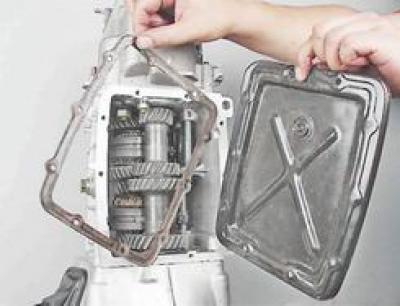

17. Снимаем крышку и находящуюся под ней прокладку.

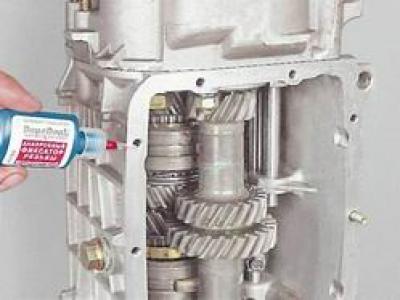

18. Некоторые гайки отворачиваются вместе со шпильками. В этом случае, промыв резьбовые отверстия и шпильки растворителем, наносим согласно инструкции фиксирующий клей и устанавливаем шпильки на место.

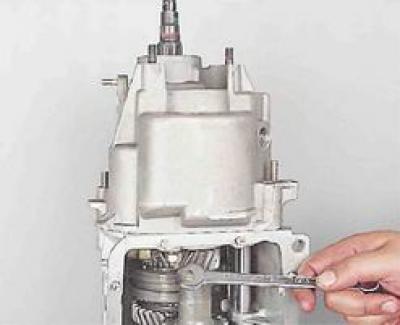

19. Ключом на 13 мм отворачиваем оставшуюся гайку крепления задней крышки, расположенную внутри картера.

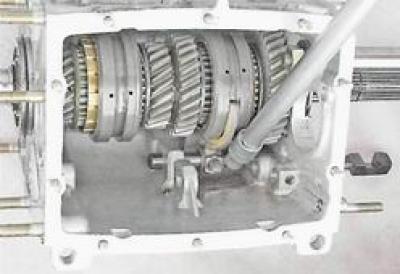

20. Чтобы облегчить снятие задней крышки, отверткой утапливаем шток включения I-й и II-й передач. При этом включается вторая передача.

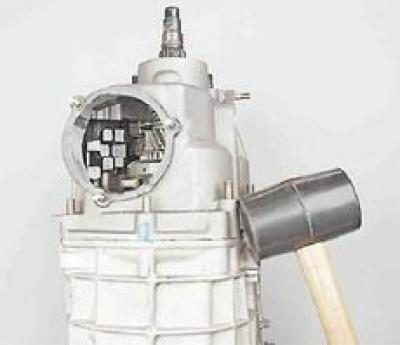

21. Обстукивая крышку молотком с резиновым или деревянным бойком по периметру плоскости крепления, отсоединяем ее от картера коробки.
22. Снимаем со шпилек заднюю крышку, и далее, поворачивая ее по часовой стрелке, снимаем с картера. Прокладка, установленная между крышкой и картером, может порваться. При сборке устанавливаем новую прокладку.
23. Извлекаем из задней крышки пластмассовую заглушку блока шестерен V-й передачи и передачи заднего хода, выдавив ее подходящим инструментом через отверстие в подшипнике.

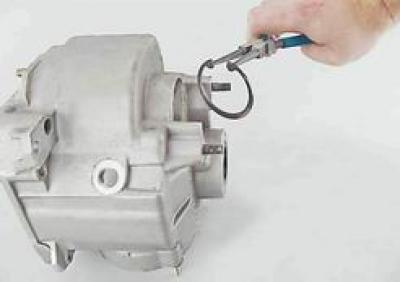

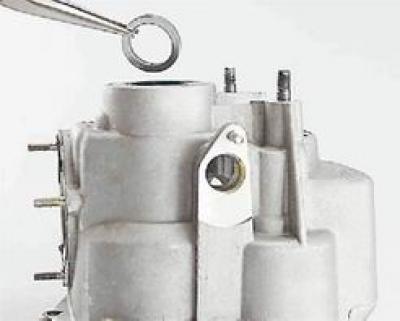

24. Щипцами вынимаем из проточки в крышке упорное кольцо подшипника блока шестерен V-й передачи и передачи заднего хода.

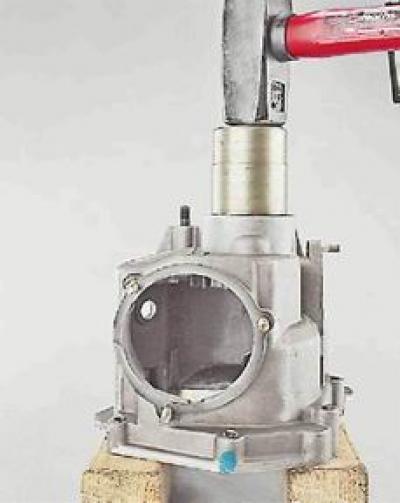

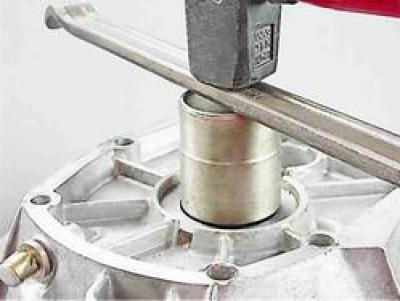

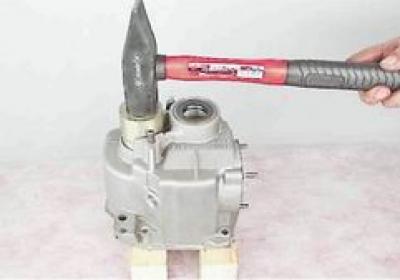

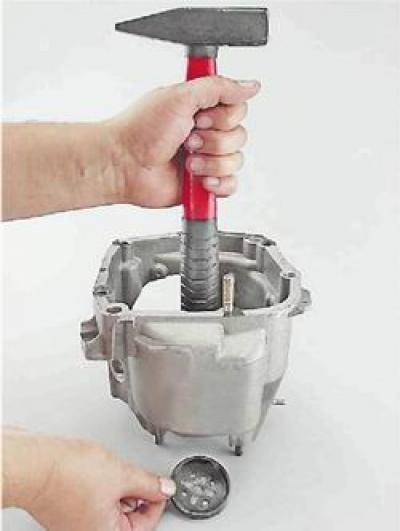

25. Чтобы не повредить заднюю крышку, устанавливаем ее на два деревянных бруска и молотком (через подходящую по диаметру оправку) выпрессовываем подшипник блока шестерен V-й передачи и передачи заднего хода. Внутреннее кольцо подшипника, как правило, остается на валу блока.
26. Вынимаем подшипник.
27. Извлекаем из отверстия в задней крышке сальник вторичного вала (см. "Сальник вторичного вала - замена").
28. Вынимаем упорную шайбу внутреннего кольца заднего подшипника вторичного вала.
29. Подходящей по диаметру оправкой выпрессовываем задний подшипник вторичного вала и вынимаем его.
30. Снимаем с вторичного вала внутреннее кольцо заднего подшипника.
Собираем подшипник, связав его детали проволокой или бечевкой.

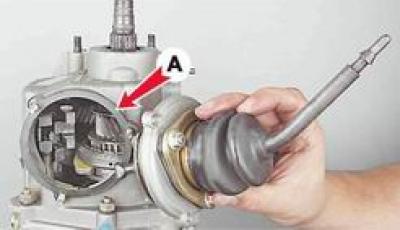

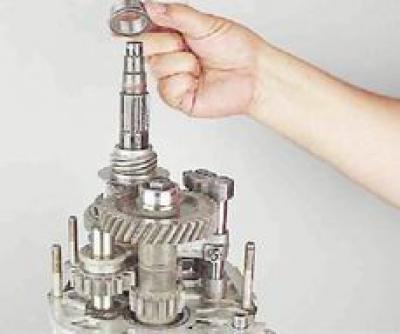

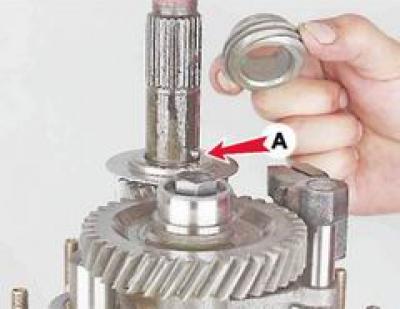

31. Снимаем шестерню привода спидометра и шарик - фиксатор А шестерни, находящийся в пазу вала.
32. Снимаем маслоотражательную шайбу.

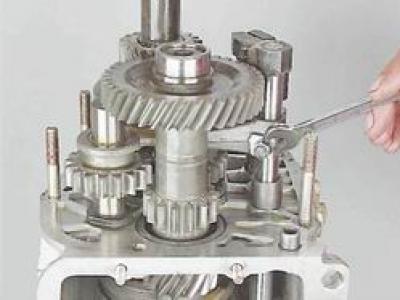

33. Ключом на 10 мм отворачиваем болт крепления вилки включения V-й передачи и передачи заднего хода.
34. Для блокировки вращения валов сдвигаем промежуточную шестерню А заднего хода, включая передачу заднего хода. Вторая передача была включена ранее, при снятии задней крышки. Если произошло ее выключение, нажимаем на шток Б. Торцовым ключом на 17 мм ослабляем затяжку болта крепления блока шестерен V-й передачи и передачи заднего хода, не отворачивая болт окончательно.
35. Торцовым ключом на 13 мм отворачиваем одну гайку крепления картера сцепления к коробке передач и торцовым ключом на 17 мм отворачиваем остальные шесть гаек.

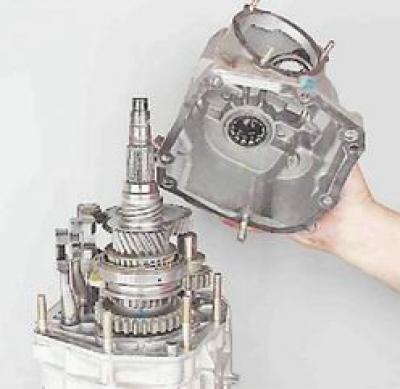

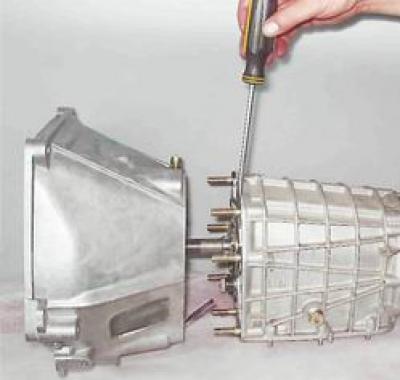

36. Отжав отверткой, отсоединяем картер сцепления от коробки и снимаем уплотнительную прокладку.

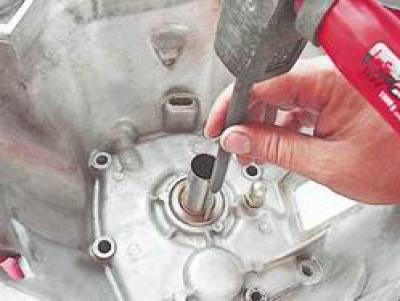

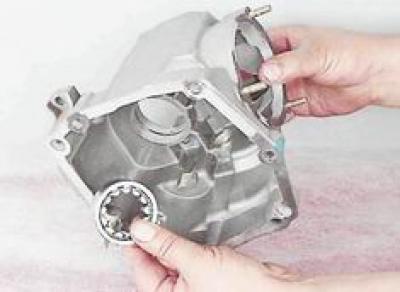

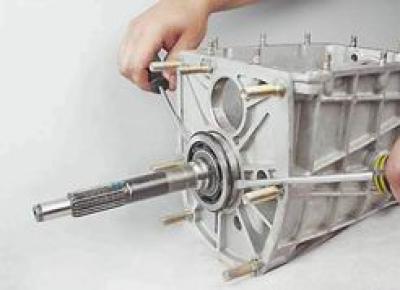

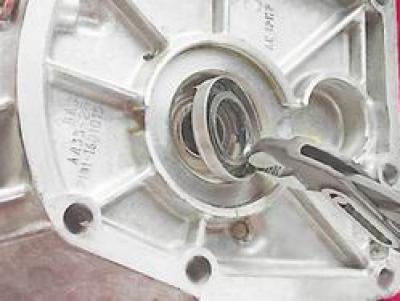

37. Для замены сальника первичного вала, выколоткой выпрессовываем его через отверстие во фланце передней крышки коробки передач.
38. Пассатижами вынимаем сальник из передней крышки коробки передач.

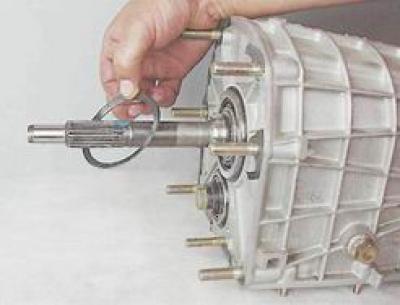

39. Снимаем с первичного вала коробки передач пружинное кольцо. Кольцо имеет коническую форму и меньшим диаметром устанавливается в сторону подшипника.
40. Торцовым ключом на 19 мм отворачиваем болт крепления переднего подшипника промежуточного вала и вынимаем болт вместе с пружинной и зажимной шайбами.

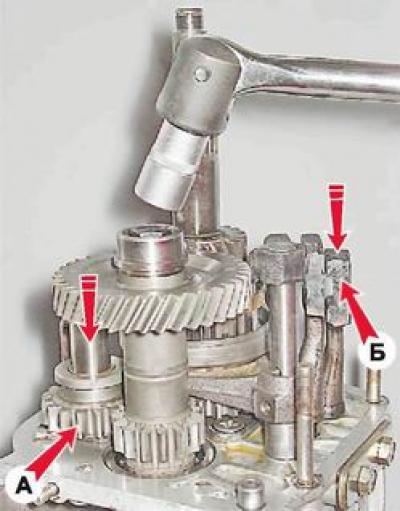

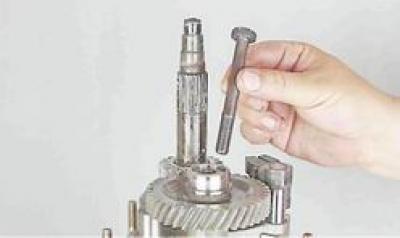

41. Торцовым ключом на 17 мм окончательно отворачиваем и извлекаем болт крепления блока шестерен.

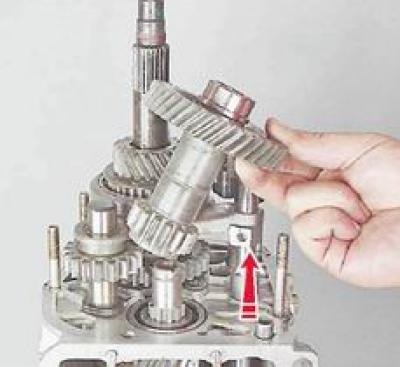

42. Сдвигая вилку включения V-й передачи по штоку, снимаем блок шестерен с промежуточного вала.

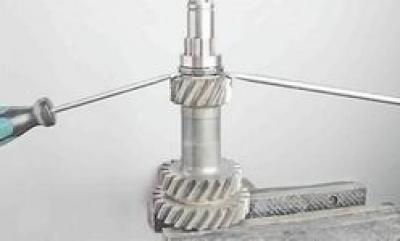

43. Устанавливаем блок шестерен в тиски и двумя большими отвертками спрессовываем с него внутреннее кольцо заднего подшипника промежуточного вала.
Собираем подшипник и связываем его детали проволокой или бечевкой.

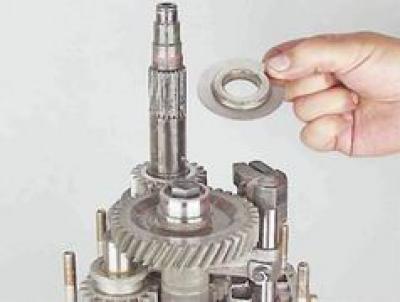

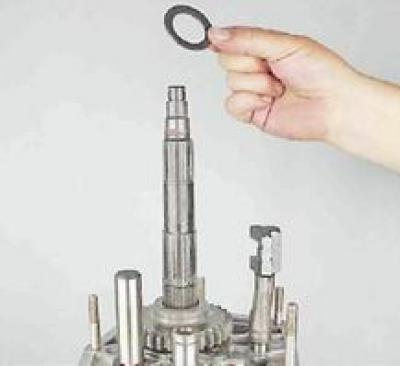

44. Снимаем дистанционную шайбу с вторичного вала.
45. Торцовым ключом на 13 мм отворачиваем два болта крепления крышки фиксаторов штоков.

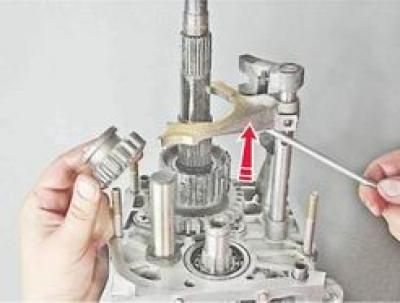

46. Снимаем крышку вместе с прокладкой.

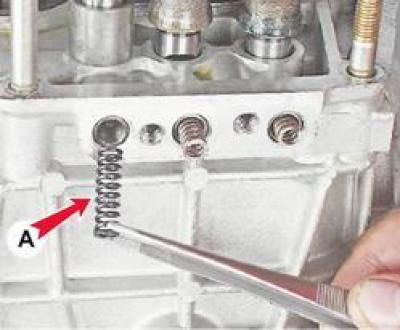

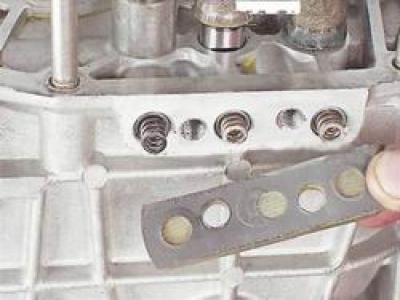

47. Из отверстий в картере извлекаем пружины фиксаторов штоков. Пружина А фиксатора штока включения V-й передачи и передачи заднего хода отличается от других по жесткости. Для отличия она имеет темный цвет и при сборке ее необходимо установить на свое место.
48. Шарики-фиксаторы удобнее извлекать при помощи резиновой груши, создав разрежение.

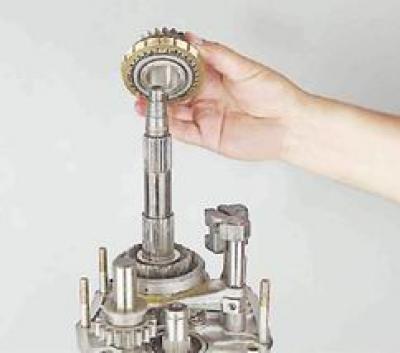

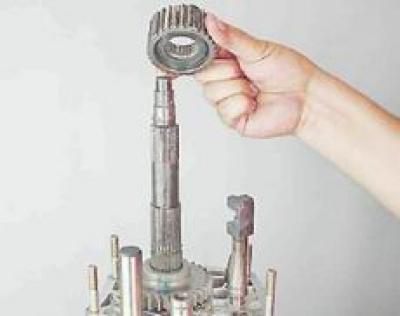

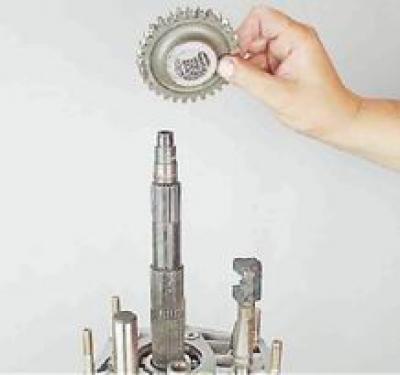

49. Снимаем с вторичного вала шестерню V-й передачи в сборе с синхронизатором.
50. Снимаем дистанционное кольцо.

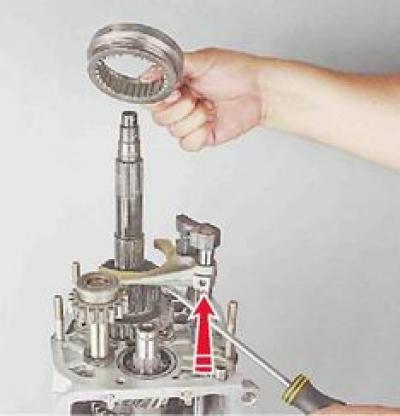

51. Сдвинув вилку включения передач, снимаем муфту синхронизатора V-й передачи.
52. Удерживая вилку, снимаем с оси промежуточную шестерню заднего хода.

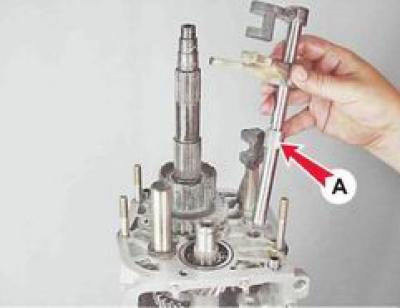

53. Снимаем шток включения V-й передачи и заднего хода вместе с вилкой включения передач и дистанционной втулкой А штока. Снимаем со штока втулку и вилку.

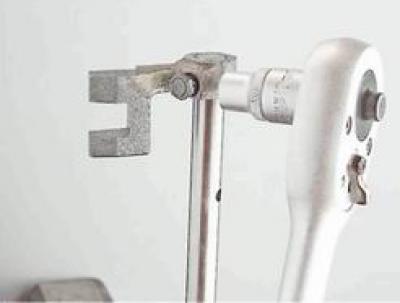

54. Торцовым ключом на 10 мм отворачиваем болт креплении головки штока и снимаем ее.

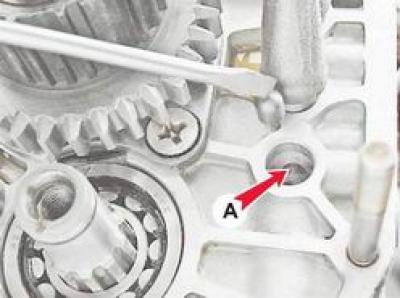

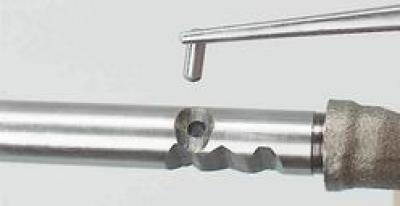

55. Магнитной отверткой или с помощью резиновой груши извлекаем из отверстия А в стенке картера блокировочный сухарь.

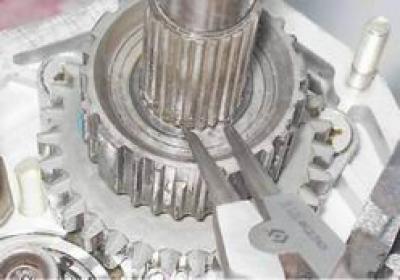

56. Щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V-й передачи и снимаем его.
57. Снимаем с вала ступицу.
58. Снимаем пружинную шайбу.
59. Снимаем шестерню заднего хода.
60. Вытолкнув изнутри, вынимаем задний подшипник промежуточного вала.
61. Поддевая двумя отвертками за установочное кольцо, вынимаем передний подшипник промежуточного вала.

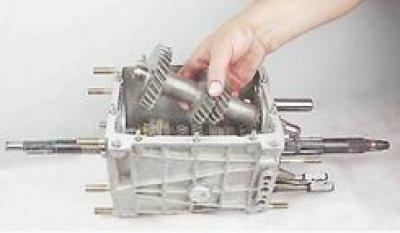

62. Вынимаем промежуточный вал из картера.
63. Поддевая двумя отвертками, снимаем часть внутреннего кольца заднего подшипника с промежуточного вала и собираем подшипник.

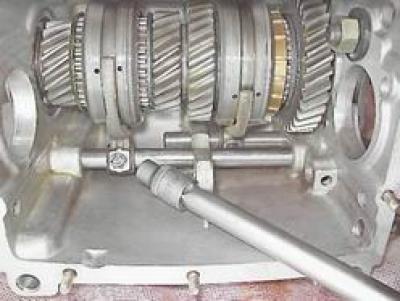

64. Торцовым ключом на 10 мм с удлинителем отворачиваем болт крепления вилки включения III-й и IV-й передач к штоку.
65. Вынимаем из отверстия шток включения III-й и IV-й передач, одновременно снимая с него вилку.
66. Из отверстия в штоке извлекаем блокировочный сухарь.

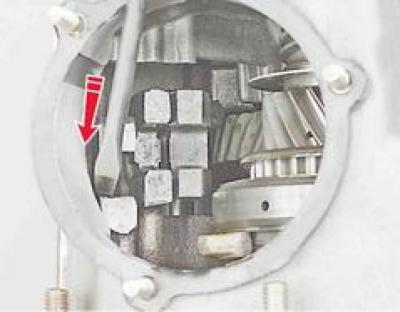

67. Мощным магнитом или с помощью резиной груши извлекаем блокировочный сухарь из отверстия в картере.
68. Торцовым ключом на 10 мм отворачиваем болт крепления вилки включения I-й и II-й передач.
69. Вынимаем шток из отверстия, одновременно снимая с него вилку.

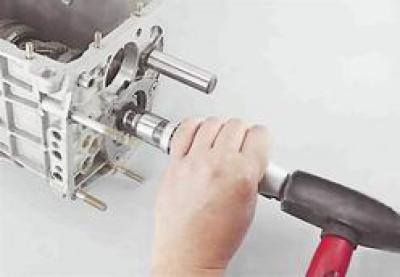

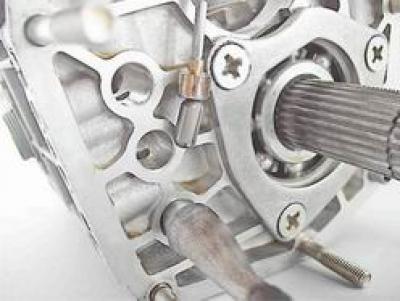

70. Ударной отверткой отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала и снимаем ее.

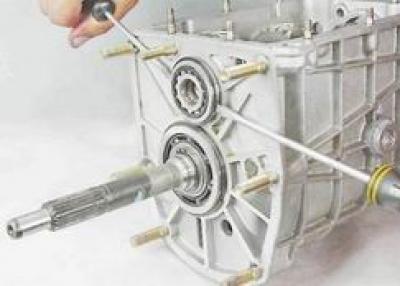

71. Поддевая двумя большими отвертками за установочное кольцо подшипника, выдвигаем подшипник из картера.

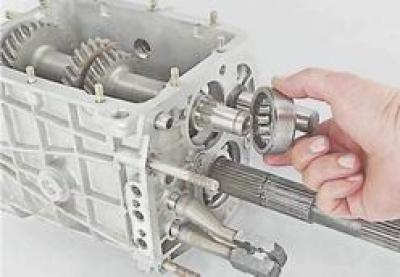

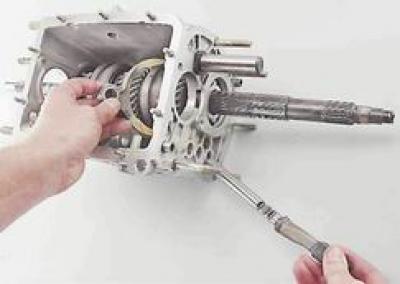

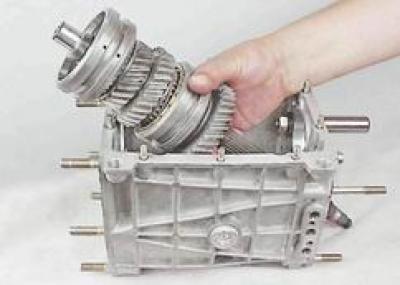

72. Снимаем первичный вал в сборе.

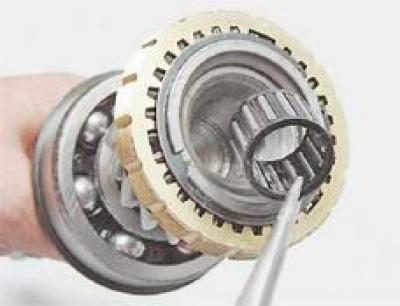

73. Вынимаем из расточки вала передний роликовый подшипник. Подшипник может остаться и на конце вторичного вала.
74. Поддевая двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.
75. Вынимаем вторичный вал из картера.

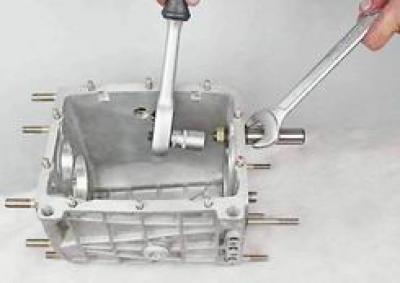

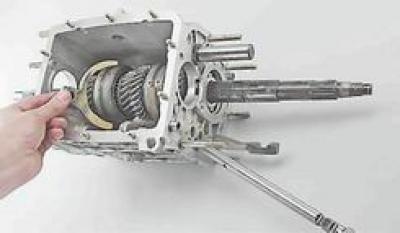

76. Удерживая ключом на 24 мм ось промежуточной шестерни заднего хода от проворачивания, торцовым ключом на 19 мм отворачиваем гайку крепления оси.

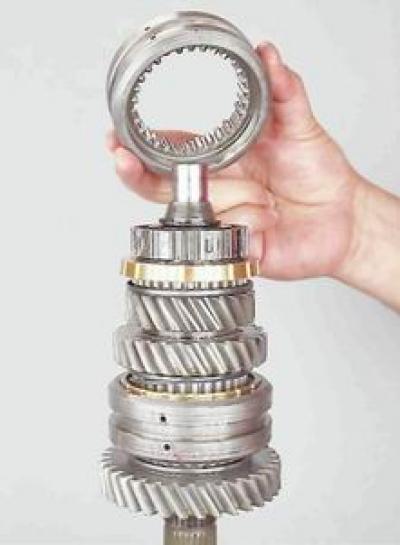

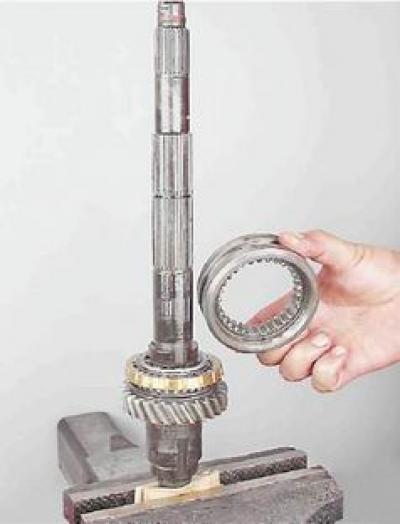

77. Зажав вторичный вал вертикально в тисках через мягкие накладки, снимаем с вала муфту синхронизации III-й и IV-й передач.

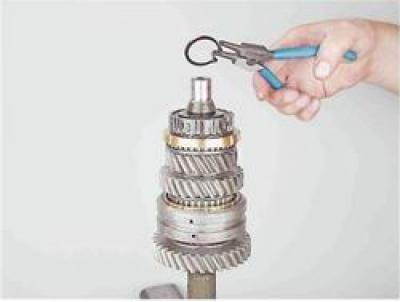

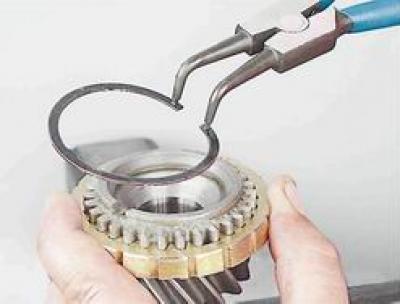

78. Щипцами разжимаем и снимаем с вала стопорное кольцо ступицы.
79. Снимаем пружинную шайбу.
80. Снимаем ступицу муфты синхронизации.

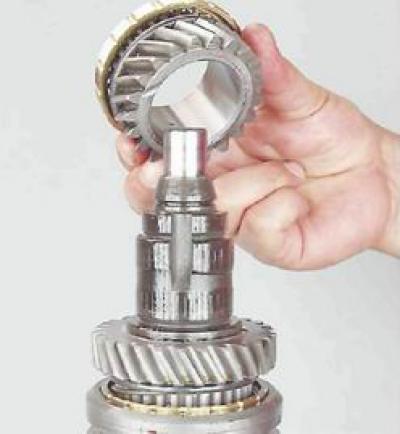

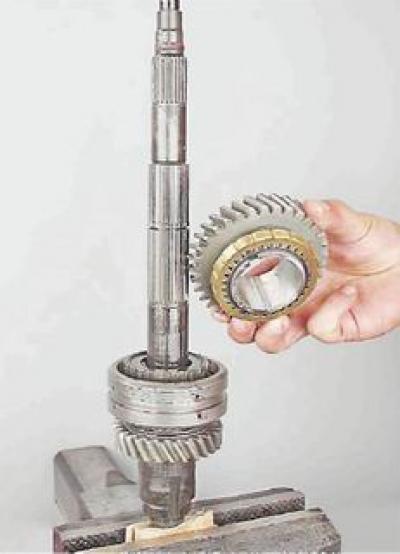

81. Снимаем шестерню с синхронизатором III-й передачи.

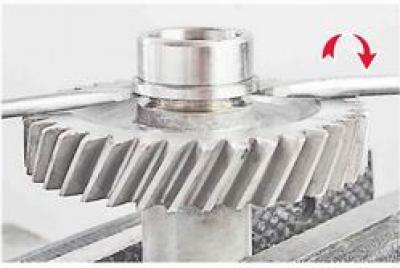

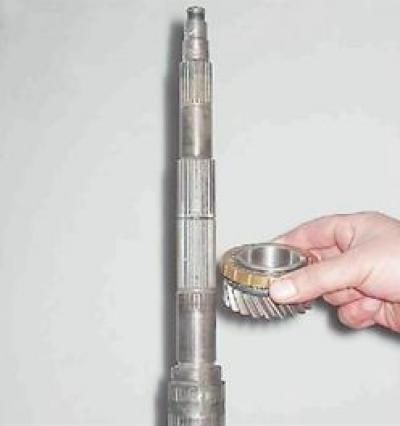

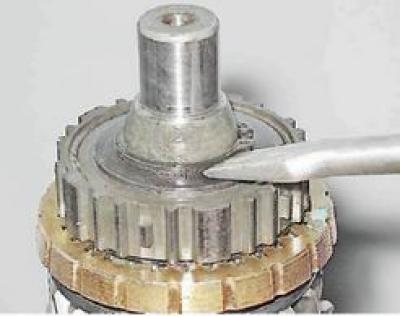

82. Опираем края шестерни I-й передачи на жесткое основание (например, два ключа), толщиной до 5 мм. Через выколотку из мягкого метала выпрессовываем вторичный вал из втулки шестерни.

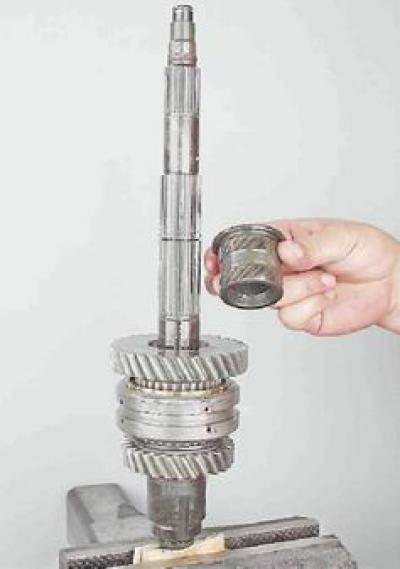

83. Вынимаем втулку.
84. Снимаем шестерню с синхронизатором I-й передачи.
85. Вынимаем ступицу муфты синхронизации I-й и II-й передач.
86. Снимаем муфту синхронизации.
87. Снимаем с вала шестерню с синхронизатором II-й передачи.

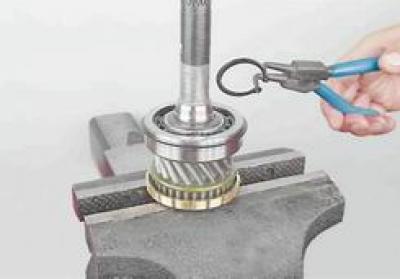

88. Закрепив первичный вал в тисках через мягкие накладки, щипцами раздвигаем и снимаем стопорное кольцо подшипника.

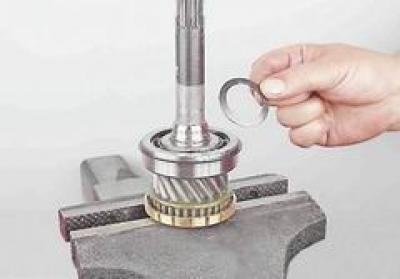

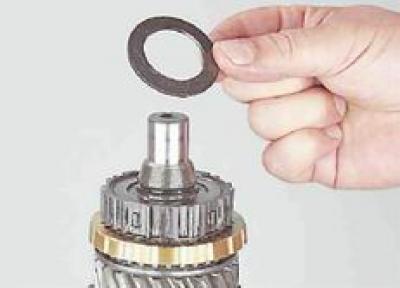

89. Снимаем пружинную тарельчатую шайбу.

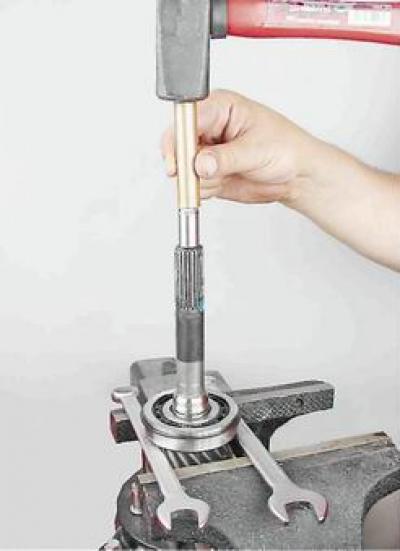

90. Оперев края подшипника на жесткое основание, через выколотку из мягкого металла выпрессовываем первичный вал из внутреннего кольца подшипника.
91. Удерживая блокирующее кольцо муфты синхронизации IV-й передачи рукой, щипцами раздвигаем и снимаем стопорное кольцо.

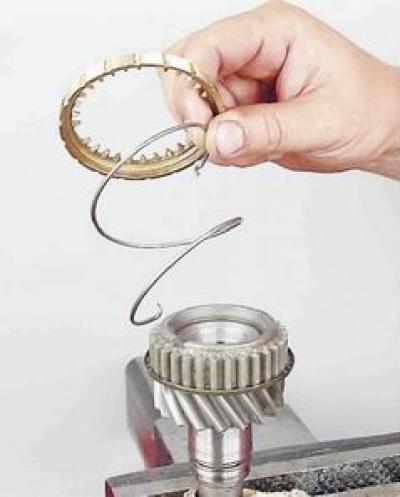

92. Постепенно отпуская блокирующее кольцо, снимаем его и пружину синхронизатора IV-й передачи.

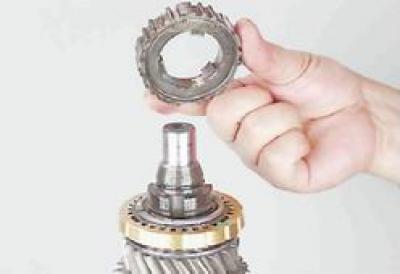

93. Аналогично разбираем механизмы синхронизации других передач.
Сборка
Примечание: Моменты затяжки ответственных резьбовых соединений деталей приведены в приложениях (см. "Моменты затяжки резьбовых соединений").
Перед сборкой промываем все детали уайт-спиритом или керосином и продуваем сжатым воздухом. Промываем и продуваем сжатым воздухом подшипники. Осматриваем и заменяем изношенные детали. На деталях не должно быть повреждений и следов чрезмерного износа, а на сопрягаемых поверхностях деталей - следов задиров.
Стенки картера должны быть без трещин, а гнезда подшипников без следов износа или повреждений. На контактных поверхностях разъемов картера коробки передач, картера сцепления и задней крышки не должно быть повреждений, вызывающих расхождения осей валов и недостаточную герметичность.
На валах не допускаются повреждения или чрезмерный износ рабочих поверхностей и шлицев. Незначительные неровности поверхностей допускается устранять мелкозернистой наждачной бумагой, при наличии больших повреждений или деформаций вал необходимо заменить новым.
У подшипников не должно быть признаков разрушения дорожек, сепараторов, шариков или роликов, при повороте колец подшипника качение должно быть плавным. При ремонте коробок передач со значительным пробегом (100 тыс. км и более) целесообразно заменить все подшипники новыми, независимо от их текущего состояния.

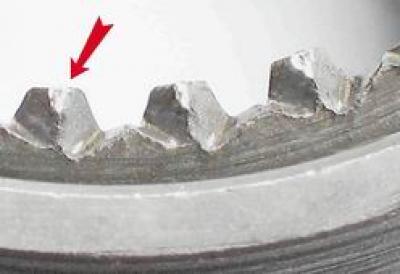

Не допускается чрезмерный износ и выкрашивание зубьев шестерен и синхронизаторов, рабочая поверхность зубьев должна быть гладкой.
Также не допускается деформация вилок включения передач, штоки вилок должны свободно скользить без значительного зазора в отверстиях картера.
На ступицах муфт включения передач не должно быть следов заедания.

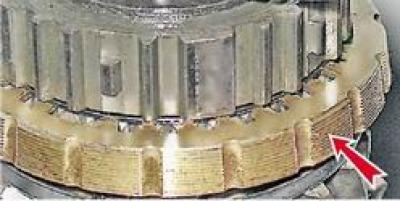

Фрикционные поверхности блокирующих колец должны иметь насечку. В случае износа насечки блокирующее кольцо заменяем новым.
1. Все прокладки и сальники заменяем новыми.
2. Перед установкой рабочие поверхности сальников смазываем тонким слоем пластичной смазки.
3. При сборке коробки передач все детали смазываем трансмиссионным маслом.
4. При сборке блоков шестерен на валах, устанавливая стопорные кольца, осаживаем их отверткой до полной фиксации колец.
5. При установке подшипников на валы усилие прикладываем к внутренним кольцам, а при установке в отверстия картеров - к наружным.
6. Подходящей по диаметру оправкой запрессовываем сальник первичного вала в переднюю крышку.
7. Дальнейшая сборка коробки передач выполняется в обратной последовательности. Перед установкой коробки на автомобиль проверяем четкость включения всех передач.
