Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Опускаем рулевое колесо.
3. Снимаем облицовку щитка приборов (см. "Выключатели на облицовке щитка приборов - снятие и установка").

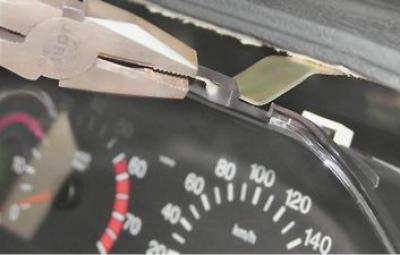

4. Пассатижами, аккуратно, так чтобы не повредить пластмассовые петли щитка приборов, отгибаем края двух пластин верхнего крепления щитка.
5. С обеих сторон щитка крестовой отверткой отворачиваем два винта крепления щитка приборов к кронштейнам панели приборов.
6. Вынимаем щиток из проема панели приборов и отсоединяем две колодки жгутов проводов.
Замечание. Разъемы щитка приборов имеют разный цвет, поэтому помечать колодки не требуется.
7. Снимаем щиток приборов.
Установка
Устанавливаем щиток приборов в обратной последовательности. Колодки жгутов проводов подсоединяем к щитку в соответствии с их цветом.
