Тахометр и спидометр - электронно-механический, а одометр полностью электронный. Поэтому на автомобиле отсутствует трос привода спидометра. Информация о скорости движения и пройденном пути считывается с датчика скорости автомобиля (подробнее см. на "Система управления двигателем"). Показания одометра (суммарный и суточный пробег) выводятся на жидкокристаллический дисплей.
В щитке приборов установлено 18 ламп А12-1,2, вставленных в пластмассовые патроны. Пять ламп предназначены для подсветки приборов; одна лампа подсвечивает жидкокристаллический дисплей одометра, остальные лампы - контрольные. Они информируют водителя о включении или неисправности различных систем автомобиля.
Датчик уровня тормозной жидкости установлен в крышке бачка главного тормозного цилиндра. При падении уровня жидкости ниже допустимого уровня поплавок датчика, опустившись, замыкает контакты, в результате чего загорается контрольная лампа.
Датчик аварийного давления масла установлен в головке блока цилиндров. Контакты исправного датчика должны замыкаться, когда давление в системе смазки двигателя опустится ниже 0,06 МПа (0,6 кгс/см²).

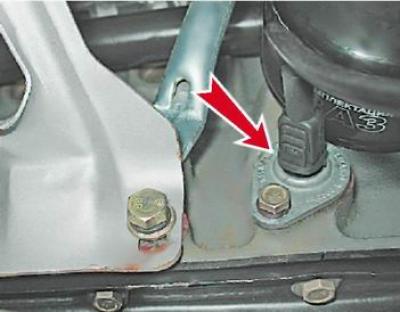

Часть автомобилей может быть укомплектована датчиком уровня масла в картере двигателя. Он установлен на задней стенке блока цилиндров рядом с масляным фильтром.
Датчик указателя температуры охлаждающей жидкости (ТМ106), установлен в торце головки блока цилиндров двигателя над картером сцепления.
Датчик указателя уровня топлива (и резерва топлива) установлен в топливном модуле (подробнее см. на "Система питания").
В бачке стеклоомывателя ветрового стекла установлен датчик недостаточного уровня омывающей жидкости. Сигнал с датчика выводится на блок индикации бортовой системы контроля.
Часть автомобилей укомплектована датчиком недостаточного уровня охлаждающей жидкости, который установлен в расширительном бачке. При падении уровня охлаждающей жидкости в расширительном бачке до нижней метки замыкаются контакты датчика и загорается соответствующий сигнализатор в блоке индикации бортовой системы контроля.
Также автомобиль может быть укомплектован датчиками износа накладок колодок тормозных механизмов передних колес. Сигнал с датчика выводится на блок индикации бортовой системы контроля.
