Рис. 3-50. Карданная передача в сборе: 1 - передний карданный вал, 2 - промежуточный карданный вал; 3 -раздаточная коробка; 4 - задний карданный вал

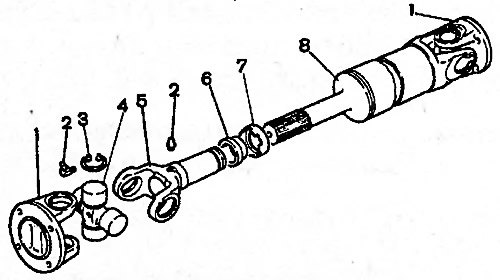

Рис. 3-51. Детали переднего карданного вала: 1 - фланец-вилка карданного шарнира; 2 - пресс-масленка; 3 - стопорное кольцо; 4 - крестовина в сборе; 5 - скользящая вилка; 6 - сальник, 7 - обойма сальника; 8 - карданный вал
Рис. 3-53. Разборка карданного шарнира: 1 - опора пресса; 2 - втулка; 3 - вилка шарнира; А - крестовина
