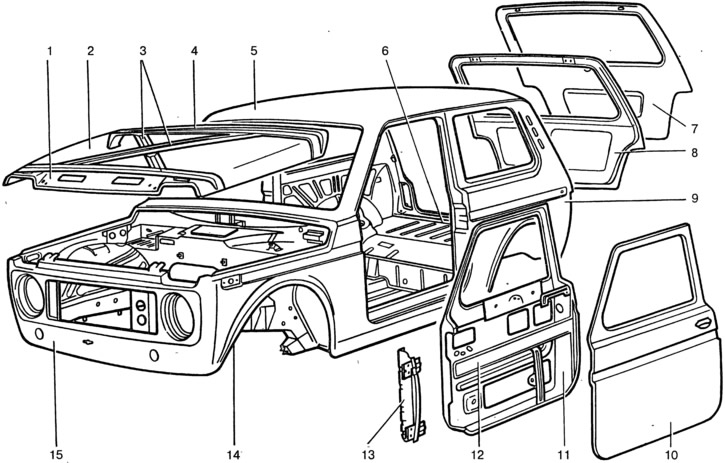

Рис. 8-1. Кузов:
1 - передний усилитель капота; 2 - панель капота; 3 - диагональные усилители капота; 4 - задний усилитель капота; 5 - панель крыши; 6 - поперечина задка; 7 - наружная панель двери задка; 8 - внутренняя панель двери задка; 9 - боковина; 10 -наружная панель передней двери; 11 - внутренняя панель двери; 12 - брус двери; 13 - надставка передней двери; 14 - переднее крыло; 15 - панель облицовки радиатора.

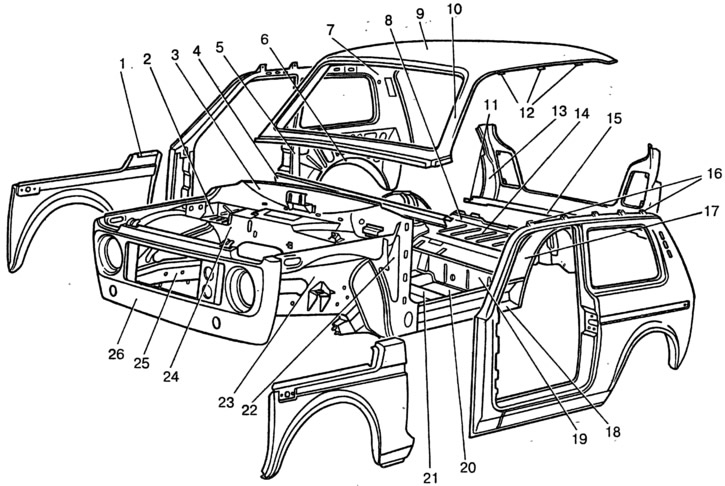

Рис. 8-2. Детали кузова:
1 - переднее крыло; 2 - поддон аккумуляторной батареи; 3 - верхний усилитель щитка передка; 4 - поперечина панели приборов; 5 - центральная стойка; 6 - наружная арка заднего колеса; 7 - внутренняя панель боковины; 8 - задняя поперечина пола; 9 - панель крыши; 10 - рама ветрового окна; 11 - кронштейн крепления фартука колеса; 12 - усилители крыши; 13 - задняя стойка; 14 - задняя панель пола; 15 - поперечина задка; 16 - кронштейны дуг обивки двери; 17 - внутренняя арка заднего колеса; 18 - соединитель пола и боковины; 19 - поперечина пола под задним сиденьем; 20 - передняя панель пола; 21 - поперечина пола под передним сиденьем; 22 - боковая панель передка; 23 - брызговик переднего крыла; 24 - щиток передка; 25 - передний лонжерон; 26 - панель облицовки радиатора.

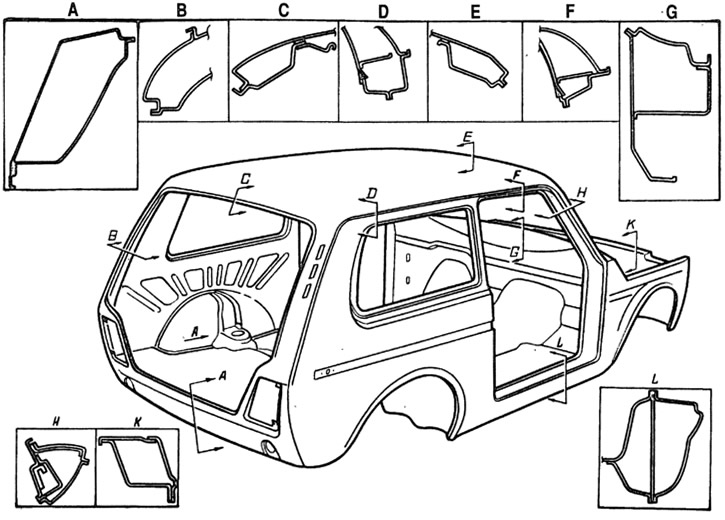

Рис. 8-3. Основные сечения кузова.
