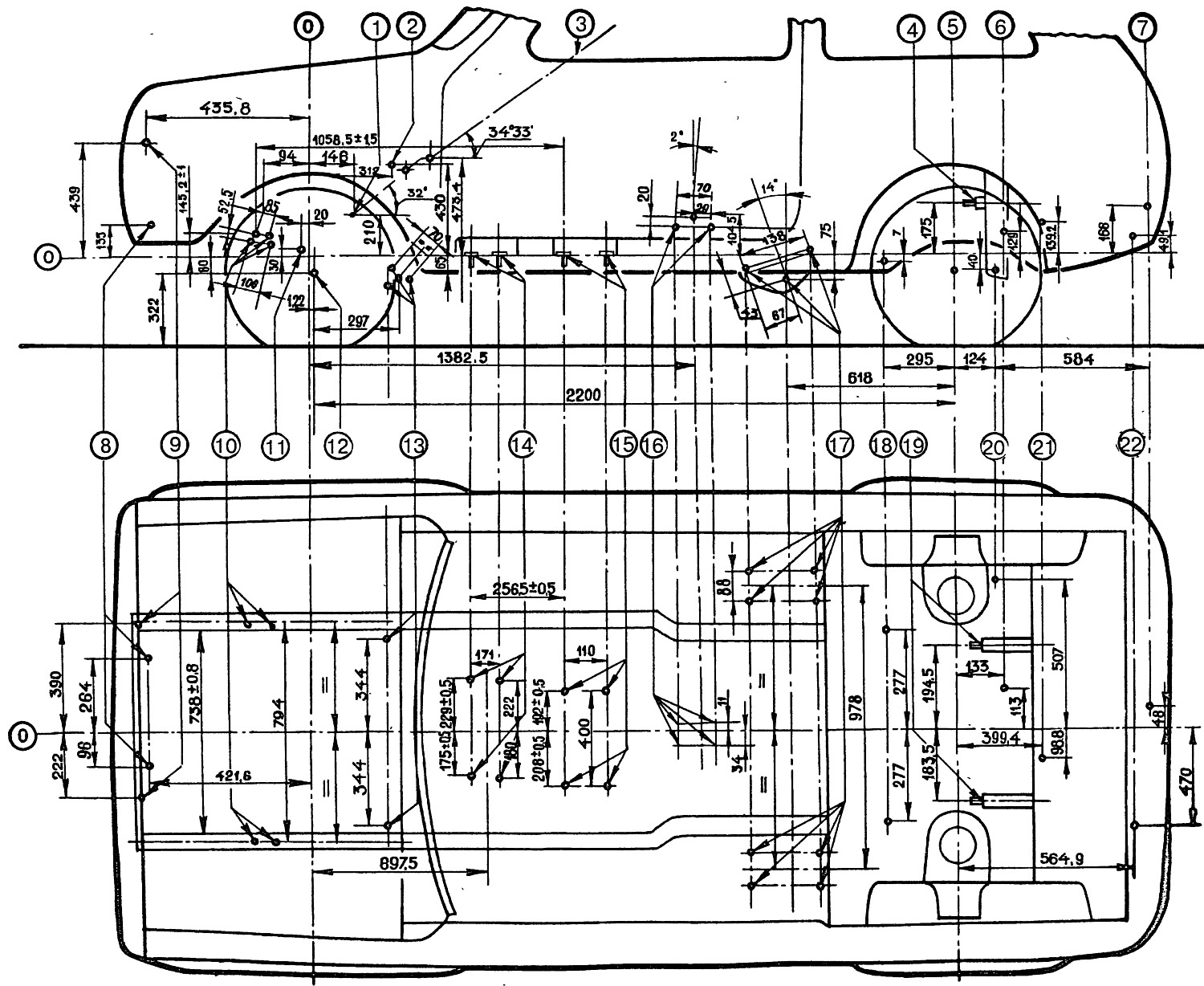

Рис. 8-4. Точки крепления узлов и агрегатов автомобиля:
0 - базовые линии; 1 - центр рулевого механизма; 2 - ось педалей тормоза и сцепления; 3 - ось вала рулевого колеса; 4 - крепление амортизаторов задней подвески; 5 - ось задних колес; 6 - крепление передней трубы основного глушителя; 7 - заднее крепление основного глушителя; 8 - нижнее крепление радиатора; 9 - верхнее крепление радиатора; 10 - крепление поперечины передней подвески; 11 - центр дифференциала; 12 - центр колеса; 13 - крепление стабилизатора передней устойчивости; 14 - крепление задней подвески силового агрегата; 15 - крепление раздаточной коробки; 16 - крепление кронштейна рычага ручного тормоза; 17 - переднее крепление продольных штанг задней подвески; 18 - заднее крепление продольных штанг задней подвески; 19 - крепление амортизаторов задней подвески; 20 - крепление поперечной штанги задней подвески; 21 - переднее крепление основного глушителя; 22 - крепление выпускной трубы.
0 - базовые линии; 1 - центр рулевого механизма; 2 - ось педалей тормоза и сцепления; 3 - ось вала рулевого колеса; 4 - крепление амортизаторов задней подвески; 5 - ось задних колес; 6 - крепление передней трубы основного глушителя; 7 - заднее крепление основного глушителя; 8 - нижнее крепление радиатора; 9 - верхнее крепление радиатора; 10 - крепление поперечины передней подвески; 11 - центр дифференциала; 12 - центр колеса; 13 - крепление стабилизатора передней устойчивости; 14 - крепление задней подвески силового агрегата; 15 - крепление раздаточной коробки; 16 - крепление кронштейна рычага ручного тормоза; 17 - переднее крепление продольных штанг задней подвески; 18 - заднее крепление продольных штанг задней подвески; 19 - крепление амортизаторов задней подвески; 20 - крепление поперечной штанги задней подвески; 21 - переднее крепление основного глушителя; 22 - крепление выпускной трубы.
Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и противокоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.
В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.
Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.
