1 – блок-фара | 40 - электрарухавік ачышчальніка ветравога шкла |
2 – электрарухавікі ачышчальнікаў фар | 41 – лямпа асвятлення рэчавай скрыні |
3 – супрацьтуманныя фары | 42 – электрарухавік вентылятара ацяпляльніка |
4 – выключальнік падкапотнай лямпы | 43 - дадатковы рэзістар электрарухавіка ацяпляльніка |
5 – гукавы сігнал | 44 – перамыкач вентылятара ацяпляльніка |
6 - электрарухавік вентылятара сістэмы астуджэння рухавіка | 45 – лямпа падсвятлення рычагоў ацяпляльніка |
7 – датчык уключэння электрарухавіка вентылятара | 46 - моторедукторы электрашклапад'ёмнікаў перадпакояў дзвярэй |
8 – датчык зносу калодак перадпакояў тормазаў | 47 – моторедукторы блакавання замкаў дзвярэй |
9 – генератар | 48 – выключальнік запальвання |
10 - электрамагнітны клапан уключэння абмывання фар | 49 - перамыкач электрашклапад'ёмніка правай дзверы |
12 - электрамагнітны клапан уключэння абмывання ветравога шкла | 50 - перамыкач электрашклапад'ёмніка левых дзвярэй |
13 – электрарухавік абмывальніка шкла | 51 – рэле запальвання |
14 – датчык кантрольнай лямпы ціску алею | 52 – подрулевой перамыкач |
15 – датчык узроўню алею | 53 – маршрутны кампутар |
16 – датчык узроўню амывальнай вадкасці | 54 – прыпальвальнік |
17 – датчык выдатку паліва | 55 – рэгулятар асвятлення прыбораў |
18 – электрамагнітны клапан карбюратара | 56 - выключальнік кантрольнай лямпы стаяначнага тормазу |
19 – канцавы выключальнік карбюратара | 57 – выключальнік стоп-сігналу |
20 – рэле ўключэння стартара | 58 - кантрольная лямпа ўключэння абагравання задняга шкла |
21 – свечкі запальвання | 59 – выключальнік абагравання задняга шкла |
22 – датчык-размеркавальнік запальвання | 60 – выключальнік противотуманных фар |
23 – датчык хуткасці аўтамабіля | 61 - кантрольная лямпа ўключэння противотуманных фар |
24 - блок кіравання электрамагнітным клапанам карбюратара | 62 - кантрольная лямпа ўключэння задняга противотуманного святла |
25 - калодка дыягностыкі | 63 - выключальнік задняга противотуманного святла |
26 – шпулька запальвання | 64 – бакавыя паказальнікі павароту |
27 – выключальнік святла задняга ходу | 65 - засцерагальнік ланцуга противотуманного святла |
28 - датчык паказальніка тэмпературы астуджальнай вадкасці | 66 - выключальнікі плафона на стойках дзвярэй |
29 - стартар | 67 – выключальнік вонкавага асвятлення |
30 – датчык верхняй мёртвай кропкі 1-га цыліндру | 68 – камбінацыя прыбораў |
31 – камутатар | 69 - выключальнік кантрольнай лямпы паветранай засланкі карбюратара |
32 – акумулятарная батарэя | 70 – выключальнік аварыйнай сігналізацыі |
33 – датчык узроўня астуджальнай вадкасці | 71 – плафон асвятлення салона |
34 – рэле ўключэння противотуманных фар | 72 - раздым для падлучэння да плафона індывідуальнага асвятлення |
35 – датчык узроўню тармазной вадкасці | 73 – заднія ліхтары |
36 – мантажны блок | 74 – ліхтары асвятлення нумарнога знака |
37 - штэпсельная разетка для пераноснай лямпы | 76 – элемент абагравання задняга шкла |
38 - блок кіравання блакіроўкай замкаў дзвярэй | 77 – датчык паказальніка ўзроўню і рэзерву паліва |
39 – падкапотная лямпа |

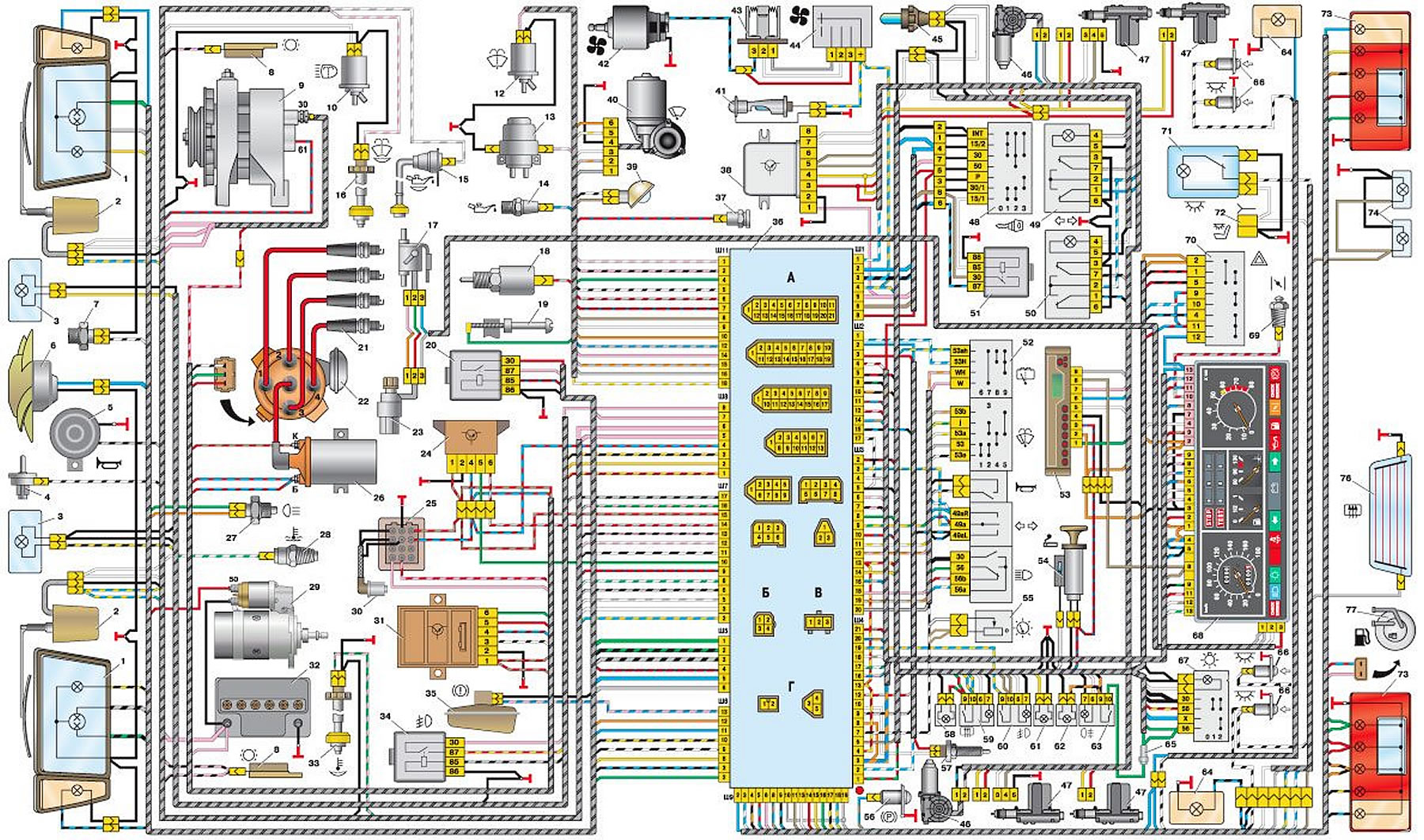

А - парадак умоўнай нумарацыі штэкераў у калодках мантажнага блока, камбінацыі прыбораў, подрулевого перамыкача, выключальніка запальвання і ачышчальніка ветравога шкла
Б - парадак умоўнай нумарацыі штэкераў у калодках ачышчальнікаў фар і задняга шкла
У - парадак умоўнай нумарацыі штэкераў у калодках датчыкаў хуткасці і выдатку паліва і ў датчыку-размеркавальніку запальвання
Г - парадак умоўнай нумарацыі штэкераў у калодках моторедукторов электрашклапад'ёмнікаў і моторедукторов блакавання замкаў дзвярэй.
Заўвагі:
- 1. У джгуце правадоў панэлі прыбораў другія канцы белых правадоў зведзены ў адну кропку, якая злучана з выключальнікам асвятлення прыбораў. Другія канцы чорных тонкіх правадоў таксама зведзены ў кропкі, злучаныя з масай.
- 2. На схеме паказана падлучэнне дадатковага электраабсталявання, якое можа быць усталявана на аўтамабілі, але на аўтамабілі канкрэтнай камплектацыі можа адсутнічаць той ці іншы дапаможны вузел ці сістэма.
