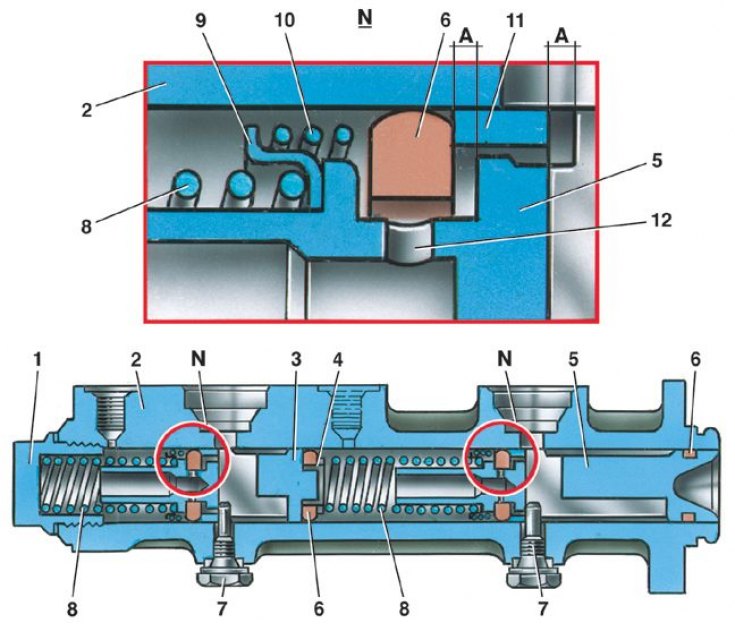

Главный цилиндр гидравлического привода тормозов
1 – пробка; 2 – корпус цилиндра; 3 – поршень привода задних тормозов; 4 – шайба; 5 – поршень привода передних тормозов; 6 – уплотнительное кольцо; 7 – стопорные винты; 8 – возвратные пружины поршней; 9 – тарелка пружины; 10 – прижимная пружина уплотнительного кольца; 11 – распорное кольцо; 12 – впускное отверстие; А - компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)
Детали главного цилиндра привода тормозов
1 – корпус цилиндра; 2 – стопорная шайба; 3 – штуцер; 4 – уплотнительная прокладка; 5 – уплотнительная шайба; 6 – стопорный винт поршня; 7 – возвратные пружины поршней; 8 – чашка; 9 - прижимная пружина уплотнительного кольца; 10 – уплотнительное кольцо; 11 – распорное кольцо; 12 – поршень привода задних тормозов; 13 – шайба; 14 – поршень привода передних тормозов
1. Вывернув стопорные винты 7 (см. рис. Главный цилиндр гидравлического привода тормозов), выньте все детали в порядке, указанном на рис. Детали главного цилиндра привода тормозов.
2. Сборку цилиндра проводите в последовательности, обратной разборке.
3. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.
