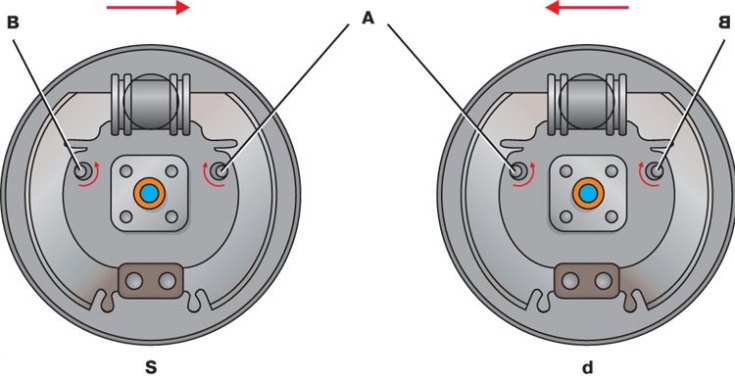

Схема регулировки зазора между колодками и тормозным барабаном
А – регулировочные эксцентрики передних колодок; В – регулировочные эксцентрики задних колодок; S – левое колесо; d – правое колесо. Верхними стрелками показано направление движения автомобиля
1. Нажмите на педаль тормоза с усилием 98–117 (10–12 кгс), чтобы обеспечить плотное прилегание колодок к барабану.
2. Удерживая колодки в этом положении, поверните за шестигранные головки эксцентрики А и В (см. рис. Схема регулировки зазора между колодками и тормозным барабаном) в указанном направлении до их соприкосновения с колодками.
(Информация опубликована на сайте: VAZbook.ru)
3. Отпустите педаль и поверните регулировочные эксцентрики в обратном направлении примерно на 10°.
4. Резко нажмите на педаль тормоза 3–4 раза и при отпущенной педали, вращением вывешенных колес, проверьте отсутствие задевания колодок за барабан.
5. Проверьте при пробном выезде эффективность действия тормозов, величину свободного и полного хода педали тормоза.
6. Необходимо проехать 5–7 км, не пользуясь тормозами, и, остановившись, на ощупь убедиться в том, что тормозные барабаны не нагреваются. При сильном нагреве барабанов повторите регулировку.
7. Если не удается установить необходимый зазор между колодками и барабаном, замените тормозные колодки и вновь отрегулируйте зазор.
