Прежде чем приступить к ремонту тормозов, тщательно промойте их теплой водой с моющим средством и немедленно высушите струей сжатого воздуха.
Предупреждение! Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как вызывает повреждение уплотнителей цилиндров.

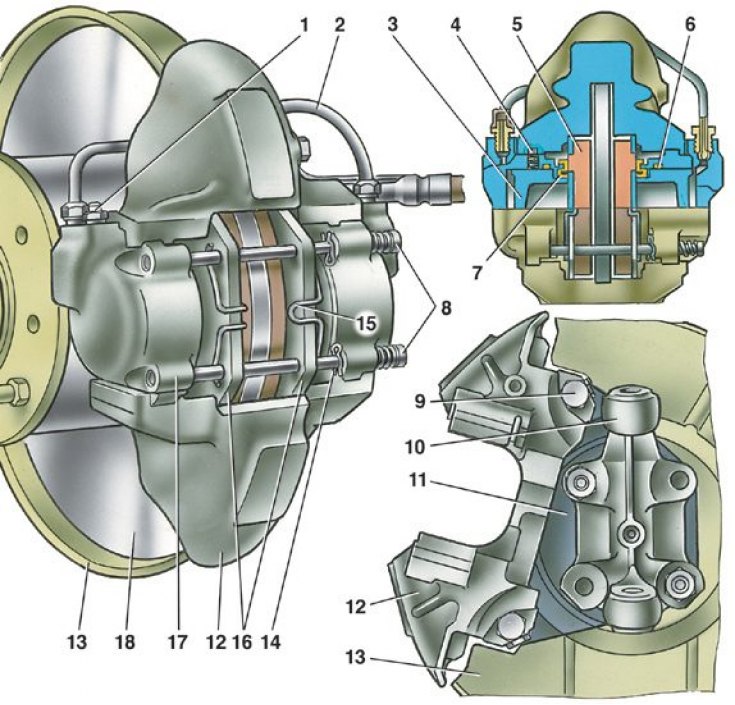

Тормозной механизм переднего колеса
1 – штуцер для прокачки привода тормозного механизма; 2 – соединительная трубка рабочих цилиндров; 3 – поршень колесного цилиндра; 4 – фиксатор колесного цилиндра; 5 – тормозная колодка; 6 – уплотнительное кольцо; 7 – пылезащитный колпачок; 8 – пальцы крепления колодок; 9 – болт крепления суппорта к кронштейну; 10 – поворотный кулак; 11 – кронштейн крепления суппорта; 12 – суппорт; 13 – защитный кожух; 14 – шплинт; 15 – прижимная пружина колодки; 16 – тормозные колодки; 17 – колесный цилиндр; 18 – тормозной диск
Снятие
1. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.
2. Отверните штуцер, отсоедините от магистрали гибкий шланг тормоза; заглушите отверстия шланга и стальной трубки, чтобы предотвратить утечку тормозной жидкости.
(Оригинал можно посмотреть на портале: www.VAZbook.ru)
3. Вынув шплинты 14, а затем пальцы 8 с пружинами, снимите пружины 15 и тормозные колодки 16. Колодки пометьте, чтобы при сборке установить на прежние места.
4. Разогнув стопорные пластины, отверните два болта 9, которыми суппорт крепится к кронштейну, и снимите суппорт 12.
Внимание! Допускается снятие тормозного механизма (без тормозного диска) в сборе с тормозными колодками. При этом достаточно отсоединить шланг суппорта и отвернуть болты 9 крепления суппорта.
Установка
1. Установка суппорта тормозного механизма проводится в последовательности, обратной снятию.
2. После установки восстановите уровень жидкости в бачке и прокачайте систему для удаления воздуха.
