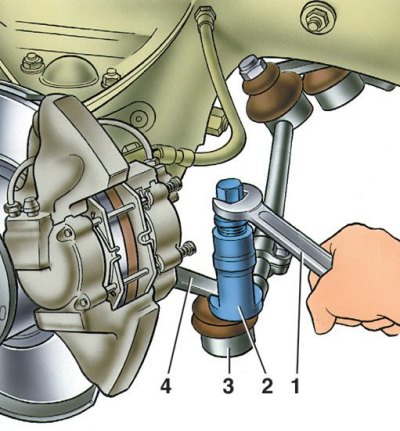

Снятие шаровых пальцев тяг рулевой трапеции
1 – ключ гаечный; 2 – съемник А.47052; 3 – шаровой шарнир; 4 – правый рычаг поворотного кулака
1. Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к поворотным рычагам.
2. Съемником А.47052 выньте шаровые пальцы из конических гнезд на рычагах.
3. Расшплинтуйте и отверните гайки крепления шаровых пальцев средних и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником А.47035, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги.
4. Установку тяг рулевого управления производите в порядке, обратном снятию.
5. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием для шплинта, то гайку доверните на угол, меньший 60°, для обеспечения шплинтовки.
[Оригинал доступен на онлайн-ресурсе VazBook.ru]
6. После установки тяг отрегулируйте схождение передних колес.
