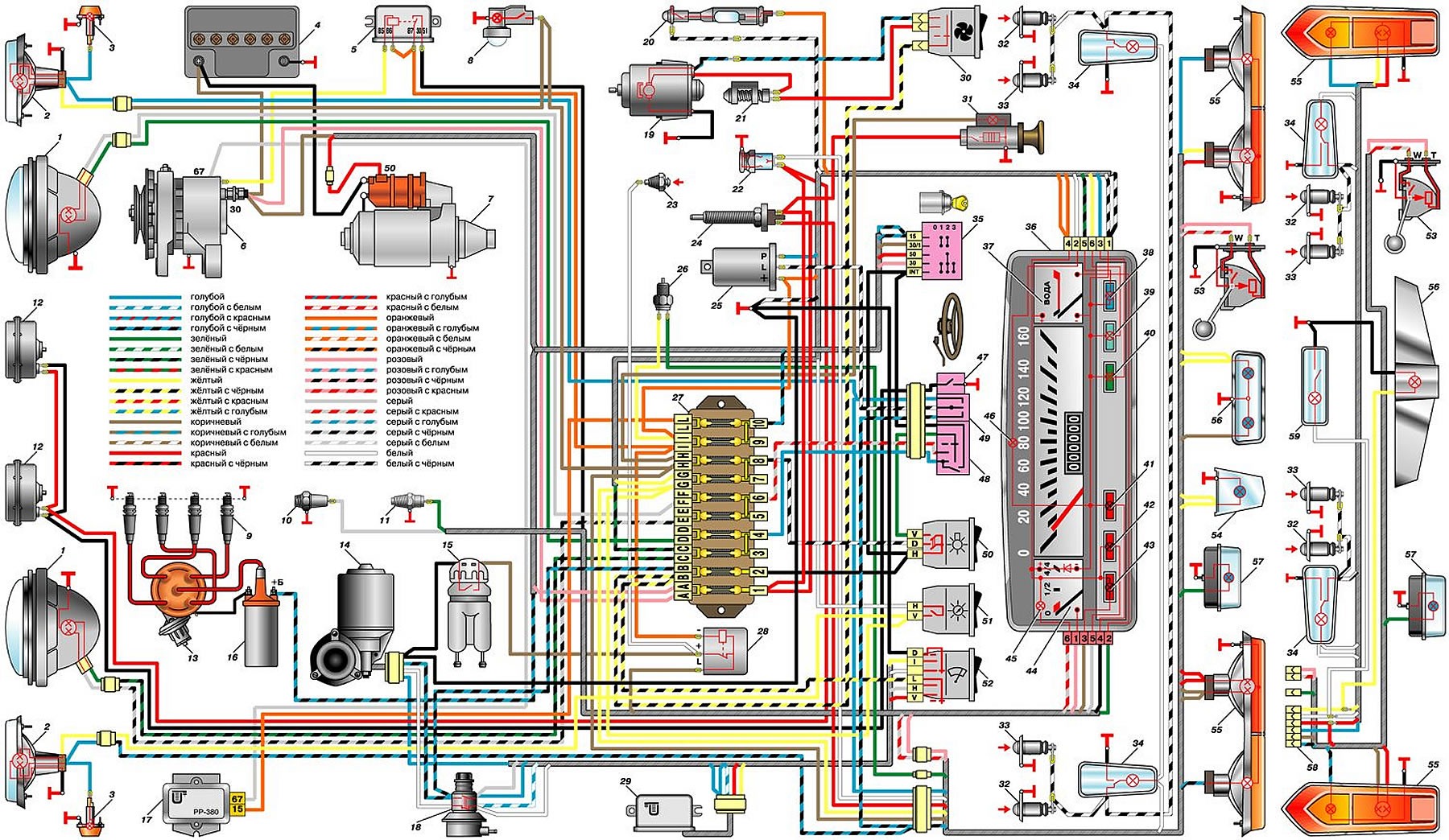

Схема электрооборудования автомобиля ВАЗ–2101 и ВАЗ–2102
- 1 – фары;
- 2 – подфарники;
- 3 – боковые указатели поворота;
- 4 – аккумуляторная батарея;
- 5 – реле контрольной лампы заряда аккумуляторной батареи;
- 6 – генератор;
- 7 – стартер;
- 8 – подкапотная лампа;
- 9 – свечи зажигания;
- 10 – датчик контрольной лампы давления масла;
- 11 – датчик указателя температуры охлаждающей жидкости;
- 12 – звуковые сигналы;
- 13 – распределитель зажигания;
- 14 – электродвигатель стеклоочистителя;
- 15 – датчик контрольной лампы уровня тормозной жидкости;
- 16 – катушка зажигания;
- 17 – регулятор напряжения;
- 18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
- 19 – электродвигатель отопителя;
- 20 – лампа освещения вещевого ящика;
- 21 – добавочный резистор электродвигателя отопителя;
- 22 – штепсельная розетка для переносной лампы;
- 23 – выключатель контрольной лампы стояночного тормоза;
- 24 – выключатель сигнала торможения;
- 25 – реле-прерыватель указателей поворота;
- 26 – выключатель света заднего хода;
- 27 – блок предохранителей;
- 28 – реле-прерыватель контрольной лампы стояночного тормоза;
- 29 – реле стеклоочистителя;
- 30 – переключатель электродвигателя отопителя;
- 31 – прикуриватель;
- 32 – выключатели плафонов, расположенные в стойках задних дверей;
- 33 – выключатели плафонов, расположенные в стойках передних дверей;
- 34 – плафоны;
- 35 – выключатель зажигания;
- 36 – комбинация приборов;
- 37 – указатель температуры охлаждающей жидкости;
- 38 – контрольная лампа дальнего света фар;
- 39 – контрольная лампа наружного освещения;
- 40 – контрольная лампа указателей поворота;
- 41 – контрольная лампа заряда аккумуляторной батареи;
- 42 – контрольная лампа давления масла;
- 43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
- 44 – указатель уровня топлива;
- 45 – контрольная лампа резерва топлива;
- 46 – лампа освещения комбинации приборов;
- 47 – выключатель звукового сигнала;
- 48 – переключатель света фар;
- 49 – переключатель указателей поворота;
- 50 – выключатель наружного освещения;
- 51 – выключатель освещения приборов;
- 52 – переключатель стеклоочистителя;
- 53 – датчик указателя уровня и резерва топлива;
- 54 – лампа освещения багажника;
- 55 – задние фонари;
- 56 – фонарь освещения номерного знака;
- 57 – фонарь света заднего хода;
- 58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102;
- 59 – плафон освещения задней части салона автомобиля ВАЗ-2102
