Элементы системы питания впрыскового двигателя: 1 - воздухозаборник; 2 - корпус воздушного фильтра; 3 - рукав подвода воздуха к корпусу дроссельной заслонки; 4 - корпус дроссельной заслонки с регулятором холостого хода; 5 - топливная рампа; 6 - топливный фильтр; 7 - электробензонасос с датчиком указателя уровня топлива; 8 - топливный бак; 9 - шланг вентиляции бака; 10 - заливной патрубок; 11 - гравитационный клапан; 12 - перепускной клапан; 13 - обратный клапан; 14 - предохранительный клапан; 15 - адсорбер
Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя. Система питания впрыскового двигателя состоит из топливного бака, электробензонасоса с датчиком указателя уровня топлива, топливопроводов, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, рукавов подвода воздуха, дроссельной заслонки с приводом, а также системы улавливания паров топлива.
Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром.
Корпус воздушного фильтра установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра - сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, сверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента крышка фильтра выполнена съемной. Очищенный воздух проходит через датчик массового расхода воздуха по рукаву к дроссельной заслонке.
Корпус дроссельной заслонки установлен на шпильках фланца ресивера. Дроссельной заслонкой регулируется количество воздуха, поступающего в цилиндры двигателя. Привод заслонки - от педали "газа", тросовый. Заслонка вращается на оси в корпусе. B корпусе дроссельной заслонки выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. B корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя.
Корпус дроссельной заслонки: 1 - штуцер для соединения с адсорбером; 2 - патрубок корпуса дроссельной заслонки; 3 - дроссельная заслонка; 4 - сектор привода дроссельной заслонки; 5 - штуцер отвода картерных газов; 6 - штуцеры для соединения с системой охлаждения двигателя; 7 - датчик положения дроссельной заслонки; 8 - регулятор холостого хода

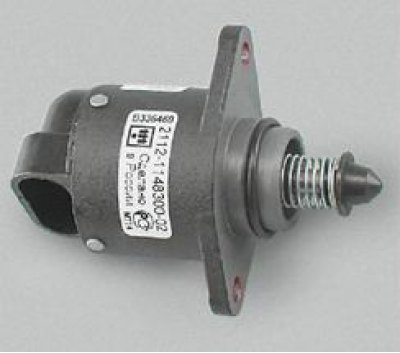

Регулятор холостого хода - это запорный клапан с приводом от электрического шагового двигателя. Регулятор установлен на корпусе дроссельной заслонки под датчиком положения дроссельной заслонки.
По сигналу электронного блока управления (ЭБУ) регулятор изменяет сечение канала дополнительной подачи воздуха, тем самым корректируя частоту вращения коленчатого вала на холостом ходу.
Топливный бак - стальной, освинцованный, сварен из двух штампованных частей. Бак автомобиля ВАЗ-2104 крепится к шпилькам днища кузова четырьмя гайками. Заливная горловина топливного бака закрыта пробкой и выведена в нишу заливной горловины на левом крыле.

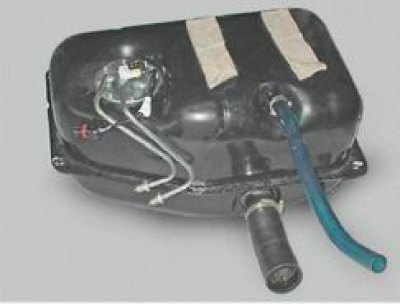

Топливный бак автомобиля ВАЗ-2104
Топливо из бака подается электробензонасосом, объединенным с датчиком указателя уровня топлива. Ha входном патрубке насоса установлен сетчатый фильтр, задерживающий крупные частицы загрязнений, попавшие в топливный бак вместе с бензином. Насос включается по команде ЭБУ. Исправный насос должен развивать давление не менее 3,2 бар (320 кПа).

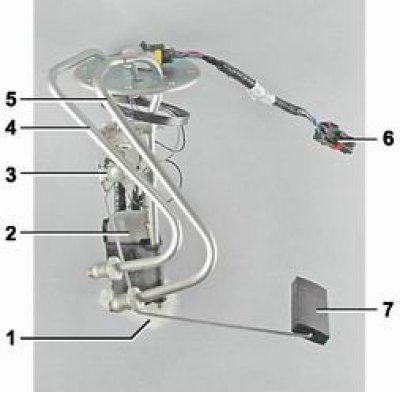

Электробензонасос автомобиля ВАЗ-2104: 1 - приемный сетчатый фильтр; 2 - топливный насос; 3 - датчик указателя уровня топлива; 4 - подводящая трубка; 5 - сливная трубка; 6 - колодка электрического разъема; 7 - поплавок датчика
От насоса по топливной трубке топливо поступает в топливный фильтр для более тщательной очистки.

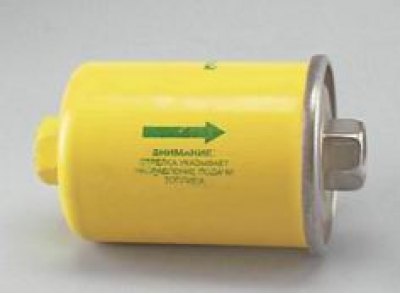

Топливный фильтр - установлен на кронштейне перегородки моторного отсека и встроен в трубопровод между электробензонасосом и топливной рампой. Фильтрующий элемент - бумажный, находится в металлическом неразборном корпусе. Ha корпусе фильтра нанесена стрелка, которая показывает направление движения топлива в фильтре. Очищенное топливо поступает по топливной трубке в топливную рампу.
Топливная рампа представляет собой полую планку, через которую топливо подается к четырем закрепленным на ней форсункам. Соединения рампы с форсунками, регулятором давления и топливными трубками уплотнены резиновыми кольцами. Рампа закреплена на впускном трубопроводе двумя винтами. B верхней части рампы (рядом с форсункой третьего цилиндра) расположен штуцер для контроля давления топлива, закрытый защитным колпачком.

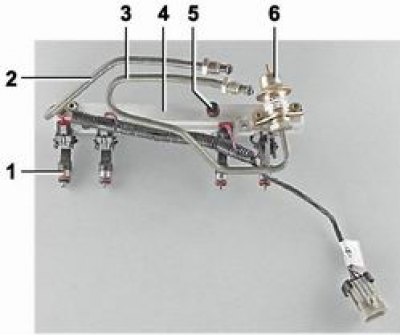

Топливная рампа в сборе: 1- форсунка; 2 - подводящая трубка; 3 - сливная трубка; 4 - топливная рампа; 5 - штуцер с золотниковым клапаном для проверки рабочего давления (закрыт резьбовым колпачком); 6 - регулятор давления топлива
Регулятор давления топлива - перепускной клапан, который поддерживает в системе питания рабочее давление в пределах 2,8-3,2 бар (280-320 кПа) в зависимости от разрежения в ресивере, необходимое для правильной работы двигателя. Регулятор установлен на топливной рампе.

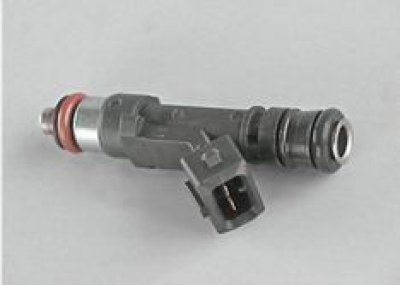

Форсунка зафиксирована на рампе металлическим фиксатором и представляет собой электромеханический клапан, при подаче на который электрического импульса от ЭБУ открываются отверстия распылителя и происходит подача топлива (впрыск) во впускной трубопровод двигателя. Количество подаваемого топлива зависит от длительности импульса.
Внимание! Форсунки, устанавливаемые на автомобилях, могут отличаться габаритными размерами и характеристиками. При замене устанавливайте форсунку, идентичную установленным на вашем автомобиле.
B соответствии с экологическими требованиями EBPO II, автомобиль оборудован системой улавливания паров топлива. Система состоит из адсорбера с электромагнитным клапаном продувки (установлен в моторном отсеке), предохранительного, обратного и перепускного клапанов (установлены в нише заднего крыла с левой стороны, под накладкой багажного отделения), соединительных трубок и шлангов. Пары топлива из бака поступают через перепускной, обратный и гравитационный клапаны в адсорбер.
Предохранительный клапан, имеющий выход в атмосферу, регулирует давление паров топлива в баке.
Гравитационный клапан установлен в магистрали системы улавливания паров и предотвращает вытекание топлива из бака при опрокидывании автомобиля.
Адсорбер имеет три патрубка. Через патрубок "TANK" (обозначение нанесено на корпусе) поступившие в адсорбер пары топлива при неработающем двигателе поглощаются и удерживаются активированным углем. Второй патрубок, обозначенный "AIR", соединен с атмосферой, а третий (патрубок электромагнитного клапана продувки адсорбера) - соединен шлангом со штуцером корпуса дроссельной заслонки. После пуска двигателя (при температуре охлаждающей жидкости выше 75°С, скорости автомобиля более 10 км/ч и открытии дроссельной заслонки на величину более 4%) ЭБУ подает сигнал на открытие клапана продувки адсорбера, который сообщает полость адсорбера с корпусом дроссельной заслонки. При этом происходит продувка адсорбера - смешивание паров топлива с воздухом и их дальнейшее поступление через корпус дроссельной заслонки, ресивер и впускной трубопровод в камеры сгорания. Чем больше расход воздуха двигателем (при повышении оборотов коленчатого вала), тем интенсивнее осуществляется продувка.

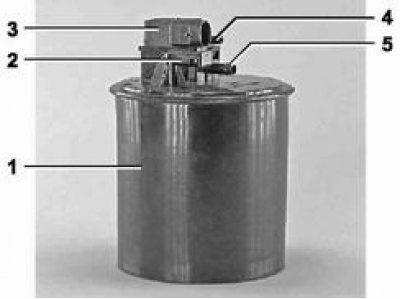

Адсорбер: 1 - корпус адсорбера; 2 - патрубок для связи внутренней полости адсорбера с атмосферой; 3 - клапан продувки адсорбера; 4 - соединительный патрубок клапана; 5 - соединительный патрубок адсорбера
