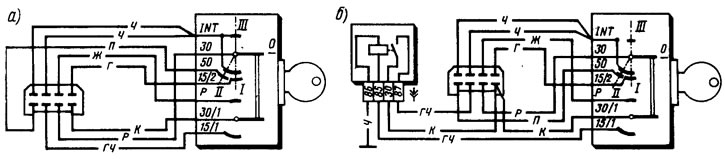

Рис. 142. Схема соединений выключателя зажигания без реле (а) и с дополнительным реле зажигания (б)
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение III (стоянка) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения III в положение 0 (выключено). Ключ должен выниматься из замка только в положении III.
Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).
