Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую - на кручение. Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, - это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, щита заднего тормозного механизма и оси ступицы колеса. Спереди, рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлентблоками), запрессованными в передние концы рычагов.
Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и сайлентблок, запрессованный в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» задней подвески, ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.
Пружина задней подвески своим нижним витком опирается на опорную чашку (стальную штампованную пластину, приваренную к корпусу амортизатора), а верхним - упирается в кузов через резиновую прокладку.
На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу, с запрессованным в нее двухрядным подшипником, удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку, путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.
* При производстве на все автомобили устанавливаются только гидравлические амортизаторы.

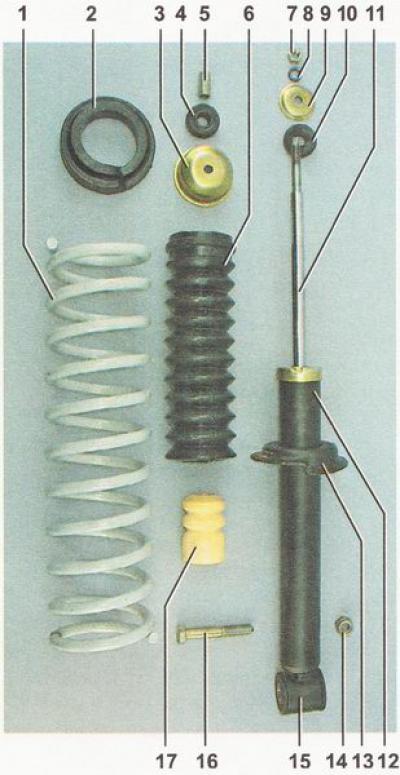

Пружина и детали амортизатора задней подвески: 1 - пружина; 2 - резиновая прокладка; 3 - крышка кожуха; 4, 10 - подушки штока амортизатора; 5 - распорная втулка; 6 - кожух амортизатора; 7 - гайка штока; 8 - пружинная шайба; 9 - опорная шайба; 11 - шток амортизатора; 12 - корпус амортизатора; 13 - нижняя опорная чашка пружины; 14 - гайка болта нижнего крепления амортизатора; 15 - проушина; 16 - болт нижнего крепления амортизатора; 17 - буфер хода сжатия
