Снятие
1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.
2. Открываем крышку монтажного блока.

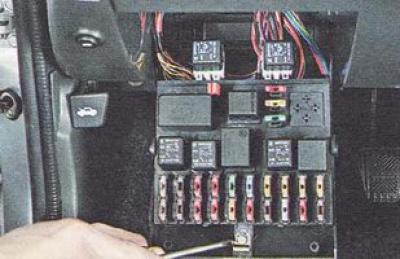

3. Крестовой отверткой отворачиваем саморез крепления фиксатора замка крышки.
4. Удерживая крышку, приподнимаем и переворачиваем блок. Отсоединяем от него пять разъемов жгутов проводов.
Примечание. Помечать разъемы нет необходимости. Только два разъема имеют одинаковые размеры, но они отличаются цветом. На корпусе монтажного блока выполнена красная метка, указывающая место подсоединения разъема красного цвета.

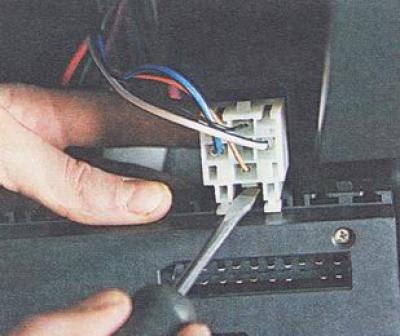

5. Шлицевой отверткой отжимаем пружинящие фиксаторы, и снимаем соединительные колодки реле, присоединенных к верхнему торцу монтажного блока (не снимая реле с колодок).
6. Снимаем монтажный блок.
7. Проводим необходимый ремонт монтажного блока.
8. Если ремонт выполнить невозможно, то блок следует заменить.
(Текст скопирован с онлайн-портала VAZBOOK.ru)
Установка
Устанавливаем на автомобиль монтажный блок в обратной последовательности, при этом разъем красного цвета подсоединяем к гнезду, помеченному красной меткой.
