Топливный модуль двигателя 11183 (1,6i) — замена топливного насоса (ВАЗ-2114)

Совет: Операция по замене насоса требует опыта и аккуратности (можно повредить элементы топливного модуля), поэтому в случае неисправности топливного насоса рекомендуется заменить топливный модуль в сборе.

Для выполнения операции потребуется: фен (технический) или горячая вода.

Снятие

1. Снимаем топливный модуль (см. "Топливный модуль двигателя 11183 (1,6i) - снятие и установка").

2. Вынимаем насос из корпуса топливного модуля (см. выше, "Топливный модуль двигателя 11183 (1,6i) - очистка сетчатого фильтра").

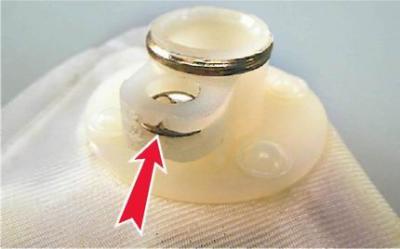

Предупреждение! Сетчатый фильтр удерживается стопорной пружинной шайбой на цилиндрическом выступе топливного насоса.

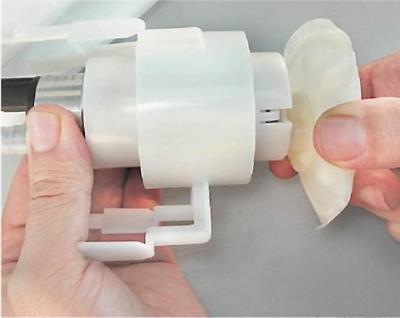

3. Снимаем сетчатый фильтр с патрубка электробензонасоса.

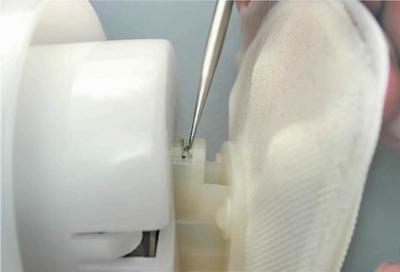

Помогая шлицевой отверткой с тонким лезвием, аккуратно смещаем стопорную шайбу по приливу насоса.

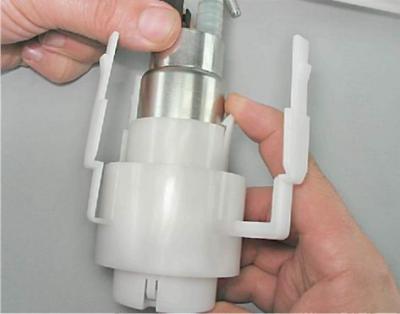

4. Отжав фиксатор, вынимаем топливный насос из обоймы.

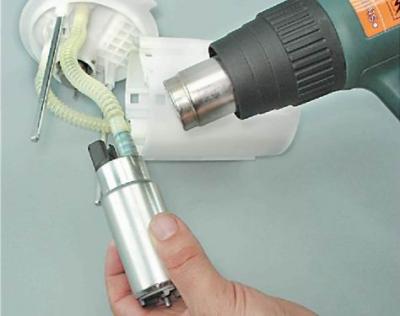

5. Феном (или облив кипятком) разогреваем конец гофрированной трубки, надетой на патрубок электробензонасоса.

Предупреждение! Следите за температурой нагреваемых деталей, не перегрейте насос и трубку.

6. Снимем гофрированную трубку с патрубка насоса.

Установка

Устанавливаем топливный модуль в обратной последовательности.

(Источник находится на веб-сайте VAZBOOK.ru)

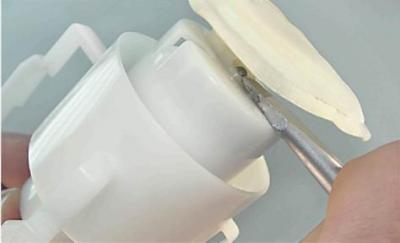

При этом, надевая сетчатый фильтр, шлицевой отверткой с широким лезвием напрессовываем пружинную шайбу фильтра на выступ насоса.
