Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов освещения салона, включателя аварийной сигнализации (в режиме аварийной сигнализации) и штепсельной розетки переносной лампы.
Электрооборудование автомобиля защищено плавкими предохранителями (рис. 7-1), установленными под панелью приборов с левой стороны рулевой колонки. Цепь заряда аккумуляторной батареи, реле включения ближнего и дальнего света фар, цепи зажигания и пуска двигателя не защищены предохранителями. Предохранители 11, 13, 14, 15 (рис. 7-1), установленные в дополнительном блоке предохранителей, не используются.

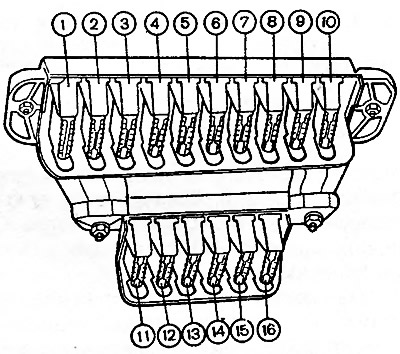

Рис. 7 -1. Плавкие предохранители
Прежде чем заменить перегоревший предохранитель, необходимо выяснить причину его сгорания, и устранить ее. При поисках неисправности рекомендуется просмотреть указанные в таблице 7-1 цепи, которые защищает данный предохранитель.
Таблица 7-1. Цепи, защищаемые предохранителями
| № предохранителя (рис. 7-1) | Защищаемые цепи |
| 1 (16 А) | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала. |
| 2 (8 А) | Стеклоочиститель и реле стеклоочистителя. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар). Электродвигатели очистителей фар при всех положениях щетки, кроме исходного. |
| 3 (8 А) | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
| 4 (8 А) | Правая фара (дальний свет) |
| 5 (8 А) | Левая фара (ближний свет) |
| 6 (8 А) | Правая фара (ближний свет) |
| 7 (8 А) | Левый передний фонарь (габаритный свет). Контрольная лампа включения габаритного света. Правый задний фонарь (габаритный свет). Правый фонарь освещения номерного знака. |
| 8 (8 А) | Правый передний фонарь (габаритный свет). Левый фонарь освещения номерного знака. Лампа освещения прикуривателя. Левый задний фонарь (габаритный свет). Лампы освещения приборов |
| 9 (8 А) | Контрольная лампа и указатель давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа управления воздушной заслонкой карбюратора. Контрольная лампа заряда аккумуляторной батареи. Запорный клапан карбюратора. Тахометр. Задние фонари (свет заднего хода). Контрольная лампа блокировки дифференциала. |
| 10 (8 А) | Регулятор напряжения. Обмотка возбуждения генератора |
| 12 (8 А) | Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар). Электродвигатель омывателя фар. Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. |
| 16 (8 А) | Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации |
