Рис. 7-1. Схема электрооборудования автомобилей ВАЗ-21213:
1 - левый передний фонарь; 2 - фары; 3 - электродвигатель левого очистителя фар; 4 - звуковой сигнал; 5 - электромагнитный клапан карбюратора; 6 - концевой выключатель карбюратора; 7 -электродвигатель омывателя фар; 8 - электродвигатель правого очистителя фар; 9 - правый передний фонарь; 10 - боковые указатели поворота; 11 - аккумуляторная батарея; 12 - электродвигательотопителя; 13 - дополнительный резистор электродвигателя отопителя; 14 - выключатель контрольной лампы блокировки дифференциала; 15 - реле очистителя ветрового стекла; 16 - стартер; 17 - электродвигатель очистителя ветрового стекла; 18 - генератор; 19 - электродвигатель омывателя ветрового стекла; 20 - блок управления электромагнитным клапаном карбюратора; 21 - свечи зажигания; 22 - датчик-распределитель зажигания; 23 - коммутатор; 24 - катушка зажигания; 25 - датчик указателя температуры; 26 - датчик контрольной лампы давления масла; 27 - штепсельная розетка для переносной лампы; 28 - выключатель контрольной лампы уровня тормозной жидкости; 29 - реле включения очистителей и омывателя фар; 30 - реле включения обогрева заднего стекла; 31 - реле включения дальнего света фар; 32 - реле включения ближнего света фар; 33 - реле включения зажигания; 34 - реле включения стартера; 35 - дополнительный блок предохранителей; 36 - основной блок предохранителей; 37 - реле-прерыватель указателей поворота и аварийной сигнализации; 38 - выключатель света заднего хода; 39 - выключатель стоп-сигнала; 40 - прикуриватель; 41 - переключатель наружного освещения; 42 - лампы подсветки рычагов управления отопителем; 43 - выключатель заднего противотуманного света; 44 - выключатель обогрева заднего стекла; 45 - переключатель электродвигателя отопителя; 46 - переключатель очистителя и омывателя заднего стекла; 47 - выключатель аварийной сигнализации; 48 - выключатель зажигания; 49 - выключатель освещения приборов; 50 - переключатель очистителя ветрового стекла; 51 - выключатель омывателя ветрового стекла, очистителей и омывателя фар; 52 - выключатель звукового сигнала; 53 - переключатель указателей поворота; 54 - переключатель света фар; 55 - выключатель контрольной лампы воздушной заслонки карбюратора; 56 - контрольная лампа воздушной заслонки карбюратора; 57 - выключатели плафонов, расположенные в стойках дверей; 58 - плафоны освещения салона; 59 - электродвигатель омывателя заднего стекла; 60 - комбинация приборов; 61 - выключатель контрольной лампы стояночного тормоза; 62 - датчик указателя уровня и резерва топлива; 63 - задние фонари; 64 - фонари освещения номерного знака; 65 - электродвигатель очистителя заднего стекла; 66 - элемент обогрева заднего стекла; А - порядок условной нумерации штекеров в колодках трехрычажного переключателя.
1 - левый передний фонарь; 2 - фары; 3 - электродвигатель левого очистителя фар; 4 - звуковой сигнал; 5 - электромагнитный клапан карбюратора; 6 - концевой выключатель карбюратора; 7 -электродвигатель омывателя фар; 8 - электродвигатель правого очистителя фар; 9 - правый передний фонарь; 10 - боковые указатели поворота; 11 - аккумуляторная батарея; 12 - электродвигательотопителя; 13 - дополнительный резистор электродвигателя отопителя; 14 - выключатель контрольной лампы блокировки дифференциала; 15 - реле очистителя ветрового стекла; 16 - стартер; 17 - электродвигатель очистителя ветрового стекла; 18 - генератор; 19 - электродвигатель омывателя ветрового стекла; 20 - блок управления электромагнитным клапаном карбюратора; 21 - свечи зажигания; 22 - датчик-распределитель зажигания; 23 - коммутатор; 24 - катушка зажигания; 25 - датчик указателя температуры; 26 - датчик контрольной лампы давления масла; 27 - штепсельная розетка для переносной лампы; 28 - выключатель контрольной лампы уровня тормозной жидкости; 29 - реле включения очистителей и омывателя фар; 30 - реле включения обогрева заднего стекла; 31 - реле включения дальнего света фар; 32 - реле включения ближнего света фар; 33 - реле включения зажигания; 34 - реле включения стартера; 35 - дополнительный блок предохранителей; 36 - основной блок предохранителей; 37 - реле-прерыватель указателей поворота и аварийной сигнализации; 38 - выключатель света заднего хода; 39 - выключатель стоп-сигнала; 40 - прикуриватель; 41 - переключатель наружного освещения; 42 - лампы подсветки рычагов управления отопителем; 43 - выключатель заднего противотуманного света; 44 - выключатель обогрева заднего стекла; 45 - переключатель электродвигателя отопителя; 46 - переключатель очистителя и омывателя заднего стекла; 47 - выключатель аварийной сигнализации; 48 - выключатель зажигания; 49 - выключатель освещения приборов; 50 - переключатель очистителя ветрового стекла; 51 - выключатель омывателя ветрового стекла, очистителей и омывателя фар; 52 - выключатель звукового сигнала; 53 - переключатель указателей поворота; 54 - переключатель света фар; 55 - выключатель контрольной лампы воздушной заслонки карбюратора; 56 - контрольная лампа воздушной заслонки карбюратора; 57 - выключатели плафонов, расположенные в стойках дверей; 58 - плафоны освещения салона; 59 - электродвигатель омывателя заднего стекла; 60 - комбинация приборов; 61 - выключатель контрольной лампы стояночного тормоза; 62 - датчик указателя уровня и резерва топлива; 63 - задние фонари; 64 - фонари освещения номерного знака; 65 - электродвигатель очистителя заднего стекла; 66 - элемент обогрева заднего стекла; А - порядок условной нумерации штекеров в колодках трехрычажного переключателя.

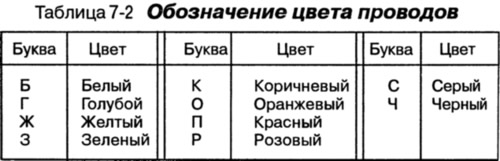

На всех схемах, приведенных в разделе «Электрооборудование», цвет проводов обозначается буквами, причем первая буква - это цвет самого провода, а вторая - цвет полоски на проводе (табл. 7-2).
