- снять крышки 3, 5 и 6 (рис. 9-29) привода ГРМ;
- надежно зафиксировать маховик приспособлением OUT0000049;
- ослабить болты крепления шкива коленчатого вала;
- снять шкив коленчатого вала;
- надежно зафиксировать маховик приспособлением OUT0000015;
- зафиксировать шкивы распределительного вала и топливного насоса установочными болтами (затяжка болтов только от руки);
- ослабить гайку 2 и болт 4 (рис. 9-30);
- вставить специальный ключ (квадрат 10 мм) в отверстие 5 квадратной формы и повернуть кронштейн по часовой стрелке для снятия пружины 6;
- затянуть болт 4;
- снять ремень.

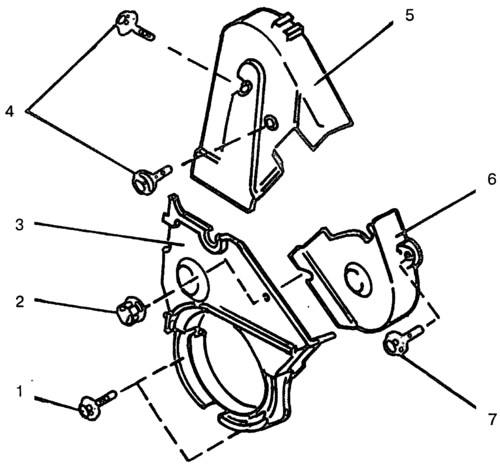

Рис. 9-29. Снятие и установка крышек газораспределительного механизма:
1 - болты крепления нижней крышки; 2 - гайка; 3 - нижняя крышка; 4 -болты крепления левой крышки; 5 - левая крышка; 6 - правая крышка; 7 - болт.

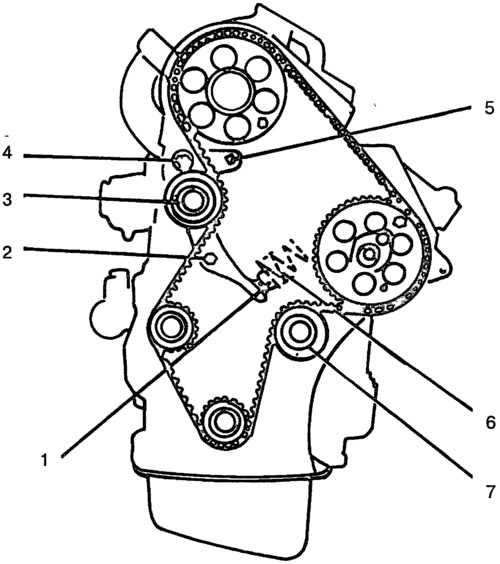

Рис. 9-30. Снятие и установка ремня газораспределительного механизма:
1 - плунжер; 2 - гайка; 3 - ролик натяжителя; 4 - болт; 5 - отверстие квадратной формы; 6 - пружина; 7 - неподвижный ролик.
Установку ремня ГРМ производите в следующем порядке:
- убедитесь, что маховик, шкивы распределительного вала и топливного насоса находятся в установочном положении и зафиксированы, неподвижный ролик 7 и ролик натяжителя 3 вращаются свободно, что плунжер 1 и пружина 6 свободны в корпусе натяжителя;
- установите ремень, сохраняя его туго натянутым;
- оберните ремень вокруг шкивов и роликов в следующем порядке: шкив коленчатого вала, неподвижный ролик 7, шкив топливного насоса, шкив распределительного вала, натяжитель ремня, водяной насос;
- ослабьте болт 4 для освобождения натяжителя;
- снимите установочные болты и фиксатор маховика;
- затяните болт 4 и гайку 2;
- сделайте два оборота коленчатого вала по часовой стрелке.
Проверка натяжения:
- заверните установочные болты и установите фиксатор маховика;
- ослабьте болт4 и гайку 2 для распределения натяжения вдоль всего ремня;
- затяните болт 4 и гайку 2 моментом 18 Нм;
- установите шкив коленчатого вала;
- покройте болт 20 LOCTITE 243;
- надежно зафиксируйте маховик приспособлением OUT0000049;
- установите болт и шайбу и затяните его моментом 40 Нм, затем доверните его на 60°C;
- установите нижнюю крышку 3 (см. рис. 9-29) и затяните болтами 1 моментом 15 Нм;
- установите крышку 5, затяните болтом 4 моментом 15 Нм;
- правую крышку 6 затяните болтом 7 моментом 10 Нм.
Примечание. Если будет невозможно установить хотя бы один из установочных болтов или фиксатор, то повторите всю процедуру для установки ремня.
