Рис. 2-76. Воздушный фильтр и терморегулятор:
1 - уплотнительная прокладка; 2 - гофрированный шланг; 3 - рукоятка заслонки терморегулятора; 4 - заборник холодного воздуха; 5 - терморегулятор; 6 - стяжной болт; 7 - гайка крепления крышки фильтра; 8 - крышка воздушного фильтра; 9 - уплотнитель крышки фильтра; 10 - фильтрующий элемент; 11 - кронштейн крепления крышки фильтра; 12 - вытяжной коллектор картерных газов; 13 - корпус воздушного фильтра; 14 - пружинный держатель; 15 - заборник подогретого воздуха из зоны выпускного коллектора.
Отверните гайки крепления корпуса 13 к карбюратору. Снимите корпус фильтра в сборе с терморегулятором 5, отсоединив предварительно гофрированный шланг 2.
Ослабьте стяжной болт 6 и снимите терморегулятор 5 с заборником 4 холодного воздуха.

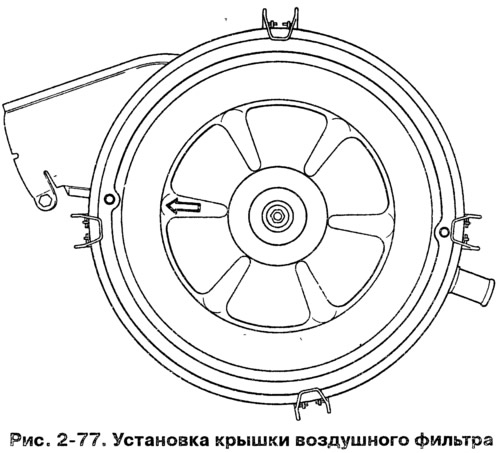

При установке воздушного фильтра для снижения шума впуска крышка фильтра должна устанавливаться так, чтобы стрелка на крышке была направлена, как показано на рис. 2-77.
