- ключи "на 19", "на 27", "на 36"
- отвертка
- кусачки
- кернер
Снимите рулевой механизм (см. подраздел 6.5.).
Увеличение свободного хода рулевого колеса возможно из-за износа деталей шаровой опоры рулевой тяги.
Обязательно замените рваный защитный чехол рулевой тяги. Иначе попавшие в рулевой механизм грязь и вода быстро выведут его из строя. Заменить чехол можно не снимая рулевой механизм с автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/3208.jpg)

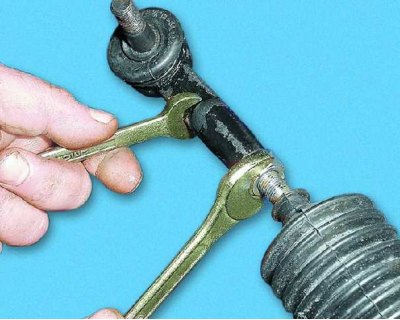

1. Ослабьте затяжку контргайки наружного наконечника рулевой тяги.
![](https://www.vazbook.ru/img/vaz_1111/3209.jpg)

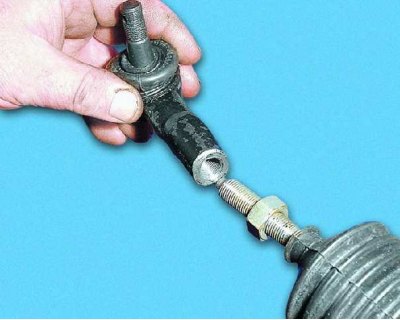

2. Отверните наконечник рулевой тяги, считая число оборотов. Это поможет при установке наконечника приблизительно сохранить схождение колес.
![](https://www.vazbook.ru/img/vaz_1111/3210.jpg)

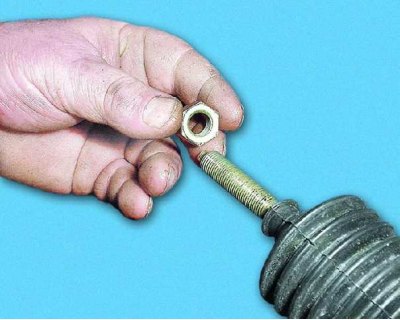

3. Отверните контргайку наконечника рулевой тяги.
![](https://www.vazbook.ru/img/vaz_1111/3211.jpg)

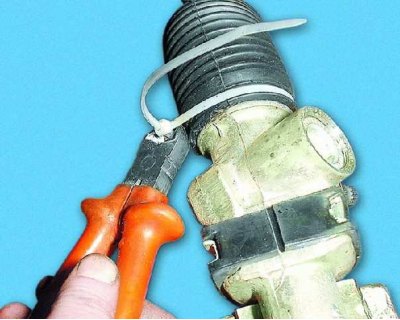

4. Снимите хомуты с внутреннего и...
![](https://www.vazbook.ru/img/vaz_1111/3212.jpg)

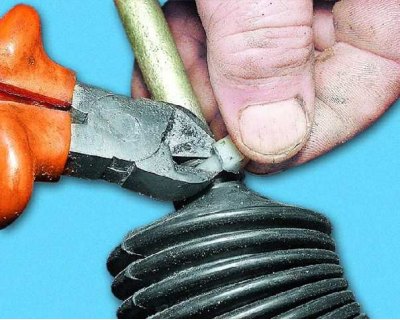

5. ...наружного посадочных ободков защитного чехла.
![](https://www.vazbook.ru/img/vaz_1111/3213.jpg)

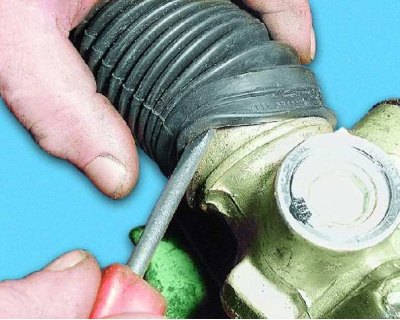

6. Аккуратно поддев отверткой, снимите внутренний ободок чехла с картера рулевого механизма.
![](https://www.vazbook.ru/img/vaz_1111/3214.jpg)

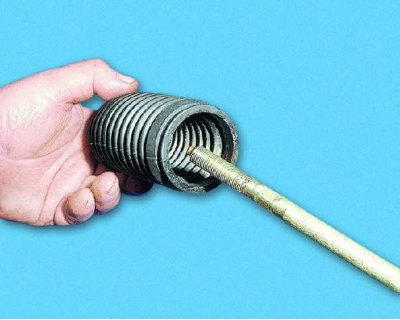

7. Снимите защитный чехол с тяги.
![](https://www.vazbook.ru/img/vaz_1111/3215.jpg)

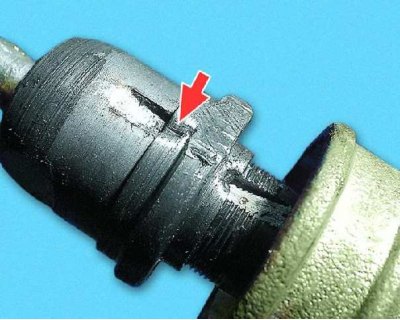

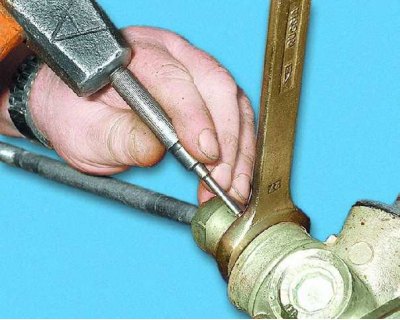

8. Раскерните буртик контргайки шаровой опоры...
![](https://www.vazbook.ru/img/vaz_1111/3216.jpg)
9. ...вставив для упора ключ между контргайкой и торцом картера.
![](https://www.vazbook.ru/img/vaz_1111/3217.jpg)

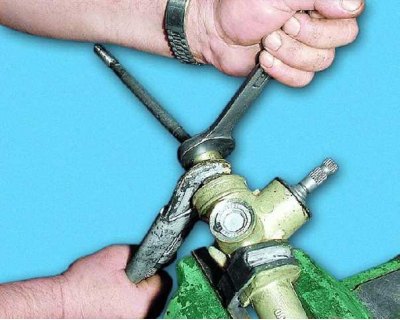

10. Ослабьте затяжку контрагайки и...
![](https://www.vazbook.ru/img/vaz_1111/3218.jpg)

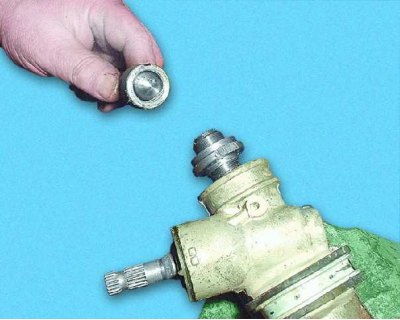

11....свинтите шаровую опору с рейки рулевого механизма (отсоединив тем самым тягу).
![](https://www.vazbook.ru/img/vaz_1111/3219.jpg)

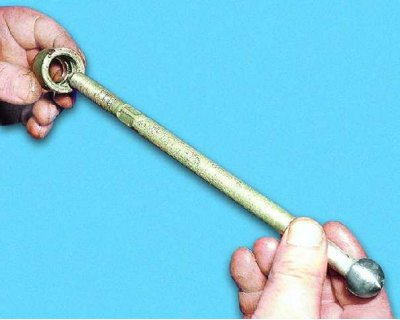

12. Снимите шаровую опору с тяги.
![](https://www.vazbook.ru/img/vaz_1111/3220.jpg)

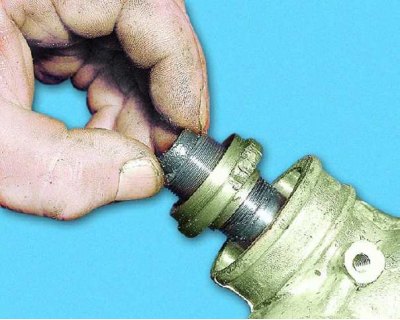

13. Выньте из отверстия в рейке упор тяги и...
![](https://www.vazbook.ru/img/vaz_1111/3221.jpg)

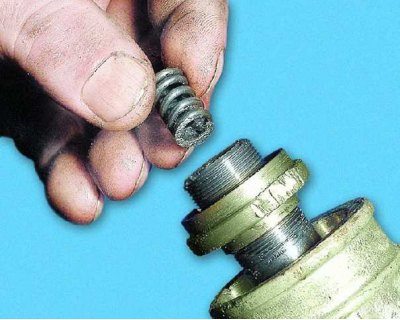

14. ...поджимную пружину.
![](https://www.vazbook.ru/img/vaz_1111/3222.jpg)

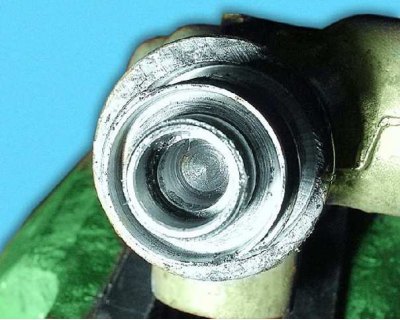

15. Очистите от грязи и старой смазки отверстие в рейке, а также все снятые детали.
![](https://www.vazbook.ru/img/vaz_1111/3223.jpg)

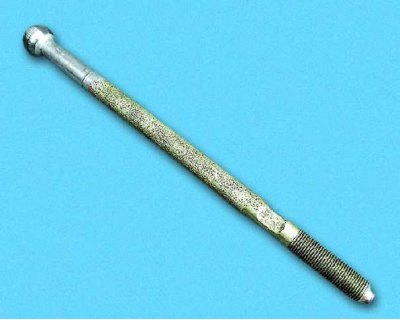

16. Замените детали при износе или повреждении сферических поверхностей рулевой тяги...
![](https://www.vazbook.ru/img/vaz_1111/3224.jpg)

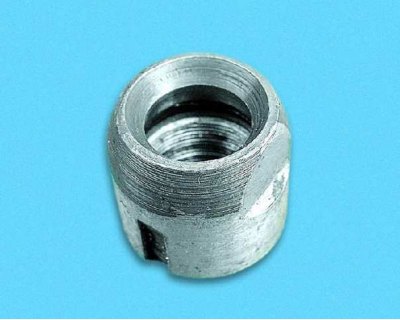

17. ...шаровой опоры...
![](https://www.vazbook.ru/img/vaz_1111/3225.jpg)

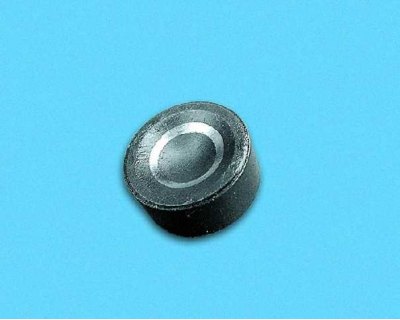

18. ...упора тяги.
![](https://www.vazbook.ru/img/vaz_1111/3226.jpg)

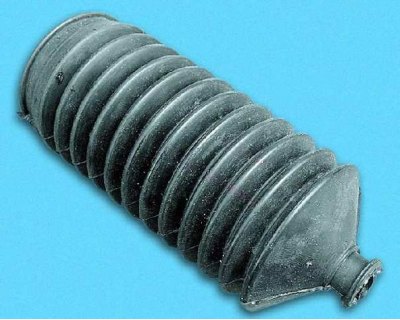

19. Замените порванный или потерявший эластичность защитный чехол.
![](https://www.vazbook.ru/img/vaz_1111/3227.jpg)

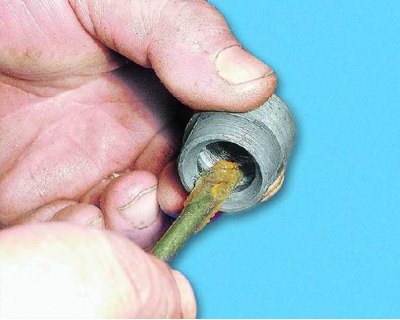

20. Вложите 10 г консистентной смазки (завод-изготовитель рекомендует ШРУС-4) в шаровую опору и отверстие в рейке.
![](https://www.vazbook.ru/img/vaz_1111/3228.jpg)

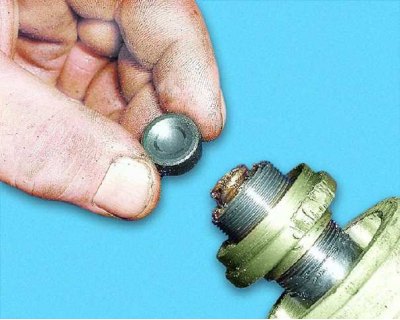

21. Установите в отверстие рейки пружину и упор тяги (сферической частью наружу).
![](https://www.vazbook.ru/img/vaz_1111/3229.jpg)

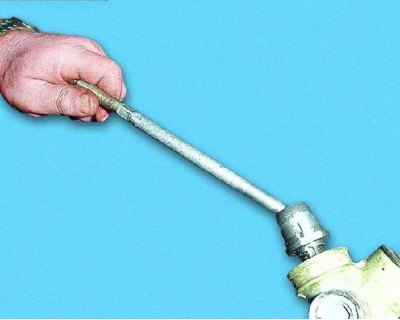

22. Установите шаровую опору на тягу и заверните так, чтобы отсутствовал люфт, но при этом тяга свободно поворачивалась в опоре.
![](https://www.vazbook.ru/img/vaz_1111/3230.jpg)

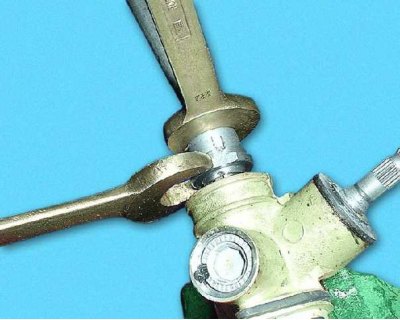

23. Удерживая опору от проворачивания, затяните контргайку.
![](https://www.vazbook.ru/img/vaz_1111/3231.jpg)

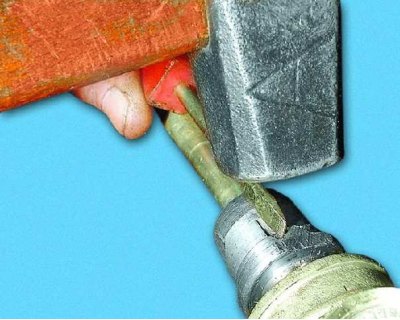

24. Закерните буртик контргайки.
![](https://www.vazbook.ru/img/vaz_1111/3232.jpg)

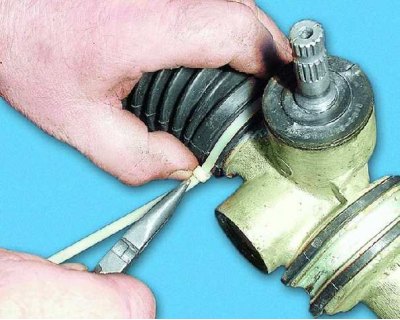

25. Установите защитный чехол и зафиксируйте его новыми хомутами. Проверьте плотность прилегания ободков чехла к рулевому механизму и рулевой тяге. Установите наружный наконечник тяги (см. операцию 2).
