- ключ "на 10"
- отвертка
Перед началом работы: Отсоедините провод от клеммы "–" аккумуляторной батареи.
![](https://www.vazbook.ru/img/vaz_1111/3973.jpg)

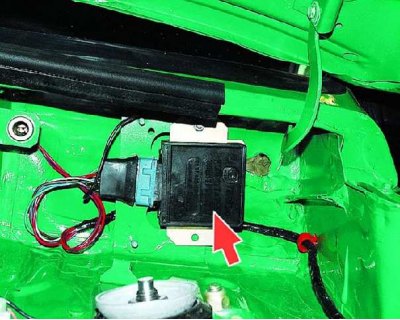

Коммутатор системы зажигания расположен в подкапотном пространстве и закреплен на шпильке щита передка кузова автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/3974.jpg)

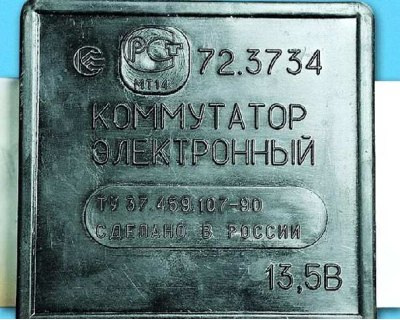

На автомобиле применяются коммутаторы типов 72.3734, 76.3734, 3620.3734, К563.3734, HIM-52, RT1903 и PZE4020.
![](https://www.vazbook.ru/img/vaz_1111/3975.jpg)

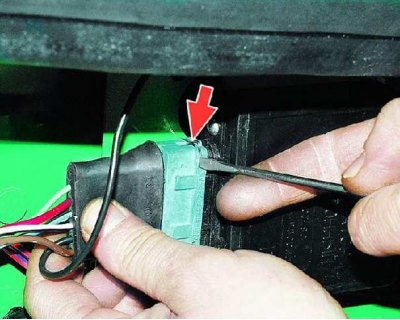

1. Подденьте отверткой пружинную скобу на колодке и...
![](https://www.vazbook.ru/img/vaz_1111/3976.jpg)

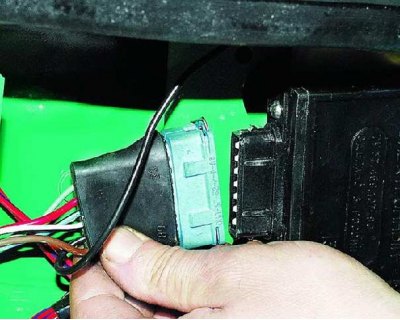

2. ...отсоедините колодку с проводами от коммутатора зажигания.
![](https://www.vazbook.ru/img/vaz_1111/3977.jpg)

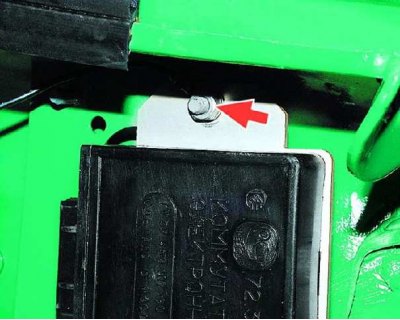

3. Отверните гайку крепления коммутатора.
![](https://www.vazbook.ru/img/vaz_1111/3978.jpg)

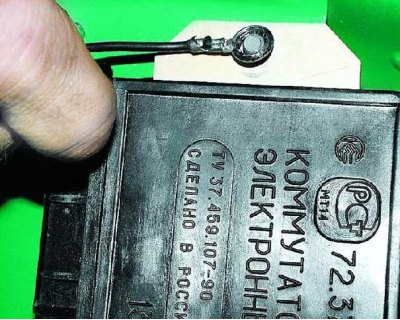

4. Снимите со шпильки кузова "массовый" провод и...
![](https://www.vazbook.ru/img/vaz_1111/3979.jpg)

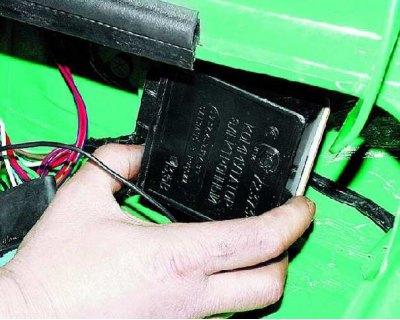

5. ...коммутатор. Устанавливайте коммутатор в порядке, обратном снятию.
