- ключи "на 7", "на 10" и "на 13"
- отвертка
Отсоедините провод от клеммы "-" аккумуляторной батареи.
Слейте топливо из бака с помощью специального шланга с грушей. Отсоедините провода и шланг топливозаборника от датчика указателя уровня топлива (см. подраздел 10.10.13., операции 1-9).
![](https://www.vazbook.ru/img/vaz_1111/2466.jpg)

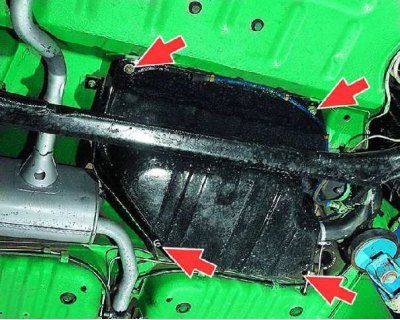

Топливный бак крепится четырьмя гайками к шпилькам днища кузова автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/2467.jpg)

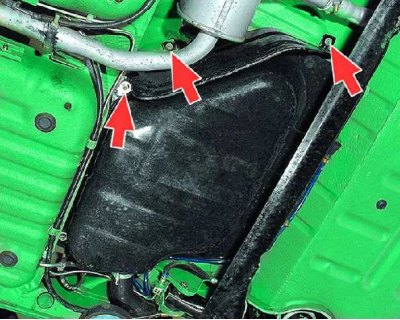

1. Отверните три гайки крепления защитного экрана топливного бака (одна из гаек крепит также топливный бак) и...
![](https://www.vazbook.ru/img/vaz_1111/2468.jpg)

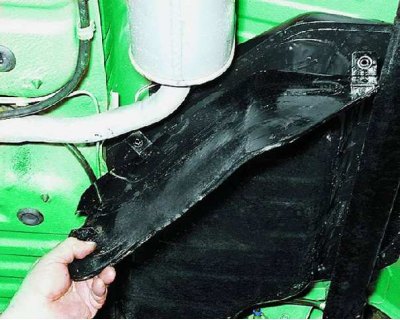

2. ...снимите защитный экран.
![](https://www.vazbook.ru/img/vaz_1111/2469.jpg)

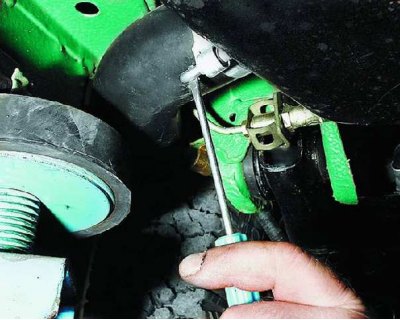

3. Ослабьте затяжку хомута шланга наливной трубы топливного бака и...
![](https://www.vazbook.ru/img/vaz_1111/2470.jpg)

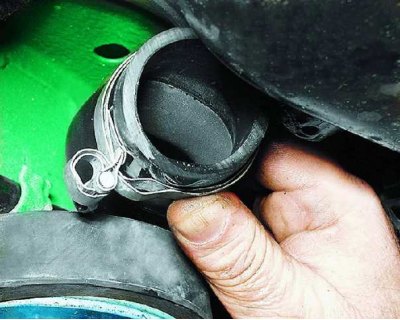

4. ...отсоедините шланг от топливного бака.
![](https://www.vazbook.ru/img/vaz_1111/2471.jpg)

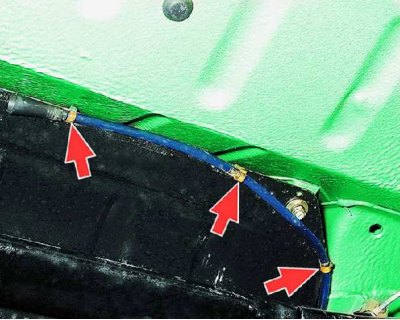

5. Разожмите держатели крепления вентиляционного шланга к топливному баку и...
![](https://www.vazbook.ru/img/vaz_1111/2472.jpg)

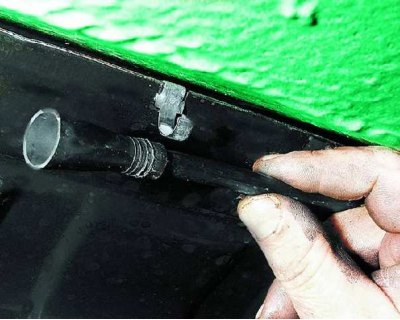

6. ...выведите вентиляционный шланг из держателей.
![](https://www.vazbook.ru/img/vaz_1111/2473.jpg)

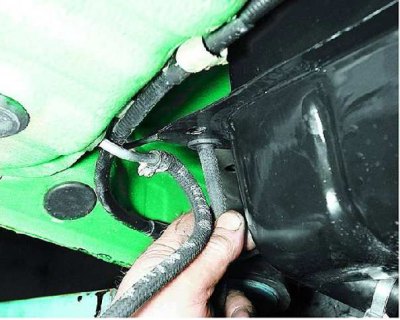

7. Выведите топливоподающий шланг из отверстия в отбортовке топливного бака.
![](https://www.vazbook.ru/img/vaz_1111/2474.jpg)

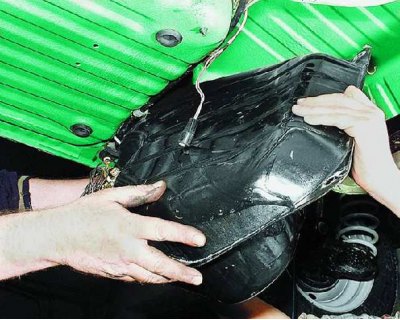

8. Отверните остальные три гайки крепления топливного бака (попросите помощника придержать топливный бак).
![](https://www.vazbook.ru/img/vaz_1111/2475.jpg)

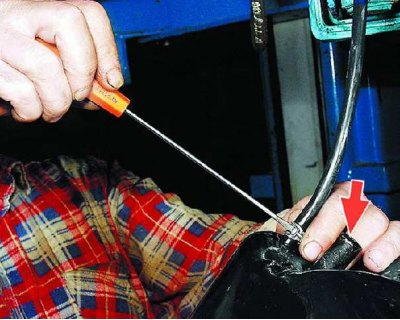

9. Cнимите с горловины топливного бака шланг выпуска воздуха, отсоедините его от штуцера топливного бака (показан стрелкой), ослабьте затяжку хомута вентиляционного шланга и отсоедините шланг от топливного бака. Снимите топливный бак с автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/2476.jpg)

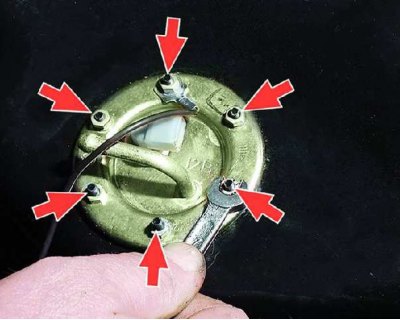

10. Отверните шесть гаек крепления фланца датчика указателя уровня топлива, снимите пружинные шайбы, а также наконечник "массового" провода с одной из шпилек.
![](https://www.vazbook.ru/img/vaz_1111/2477.jpg)

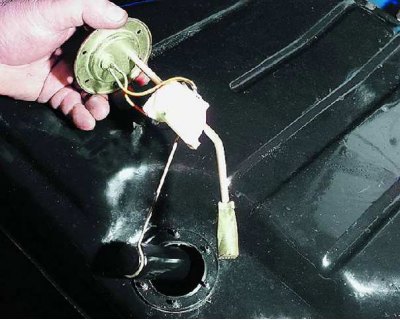

11. Выньте датчик указателя уровня топлива из топливного бака.
![](https://www.vazbook.ru/img/vaz_1111/2478.jpg)

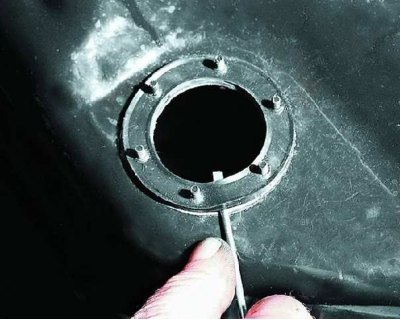

12. Подденьте отверткой и снимите прокладку фланца датчика указателя уровня топлива.
![](https://www.vazbook.ru/img/vaz_1111/2479.jpg)

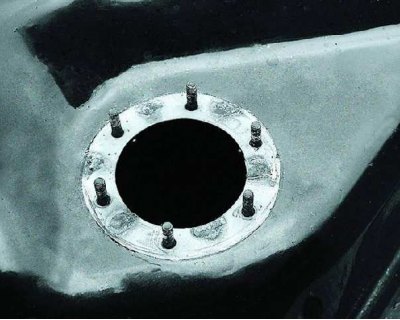

13. Проверьте состояние шпилек фланца топливного бака и поверхности фланца. При отсутствии резьбы на шпильках, а также при сильной деформации фланца замените топливный бак.
![](https://www.vazbook.ru/img/vaz_1111/2480.jpg)

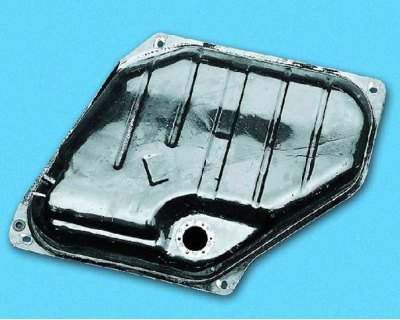

14. Осмотрите бак по линии стыка верхней и нижней частей. Если обнаружите течь топлива, замените бак или запаяйте его. Для этого вылейте остатки бензина, тщательно промойте, пропарьте и высушите бак. Затем зачистите место течи, обработайте его паяльной кислотой и запаяйте мягким припоем (ПОС-60). Соблюдайте осторожность! Если в баке остались пары бензина, они могут воспламениться.
15. Установите топливный бак (предварительно поставив на него датчик указателя уровня топлива, если бак им не укомплектован) на автомобиль в порядке, обратном снятию.
