- ключи "на 8" и "на 13"
- отвертки
Отсоедините провод от клеммы "–" аккумуляторной батареи.
Снимите воздушный фильтр (см. подраздел 10.10.1.).
![](https://www.vazbook.ru/img/vaz_1111/2357.jpg)

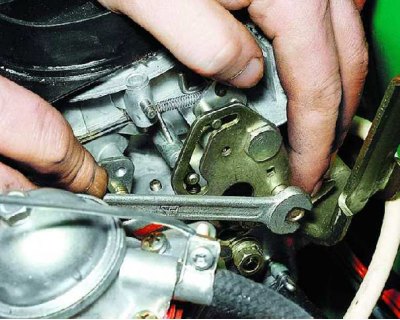

1. Ослабьте затяжку болта крепления тяги привода воздушной заслонки к рычагу.
![](https://www.vazbook.ru/img/vaz_1111/2358.jpg)

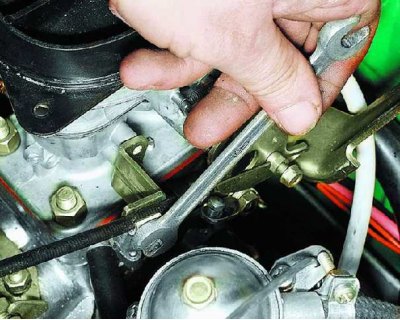

2. Ослабьте затяжку болта крепления оболочки тяги привода воздушной заслонки к кронштейну.
![](https://www.vazbook.ru/img/vaz_1111/2359.jpg)

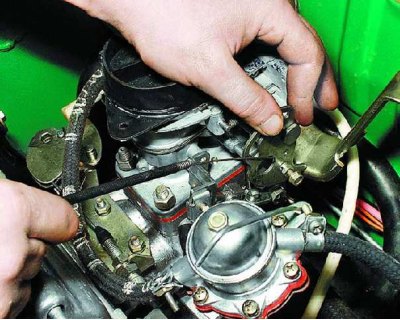

3. Отсоедините тягу привода воздушной заслонки от рычага.
![](https://www.vazbook.ru/img/vaz_1111/2360.jpg)

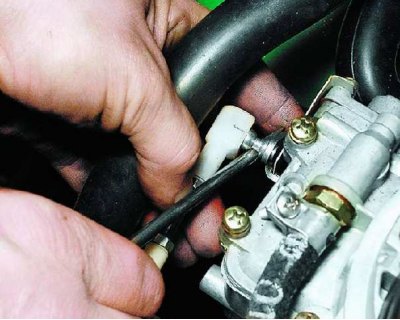

4. С помощью отвертки отсоедините наконечник промежуточной тяги от рычага дроссельной заслонки.
![](https://www.vazbook.ru/img/vaz_1111/2361.jpg)

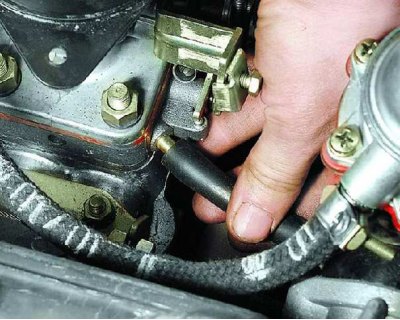

5. Отсоедините шланг малой ветви вентиляции картера от штуцера карбюратора.
![](https://www.vazbook.ru/img/vaz_1111/2362.jpg)

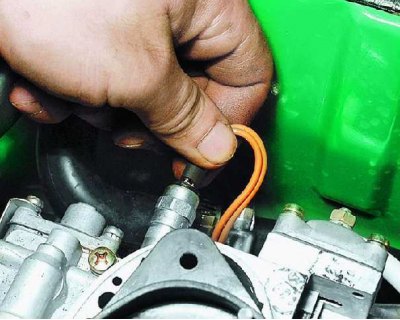

6. Отсоедините провода от клапана ЭПХХ.
![](https://www.vazbook.ru/img/vaz_1111/2363.jpg)

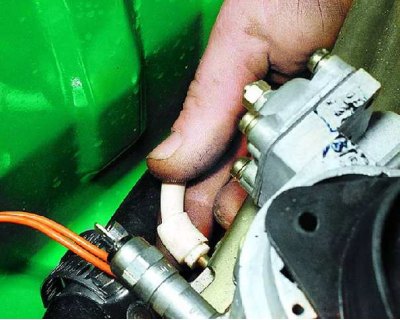

7. Отсоедините шланг вакуумного регулятора от штуцера карбюратора.
![](https://www.vazbook.ru/img/vaz_1111/2364.jpg)

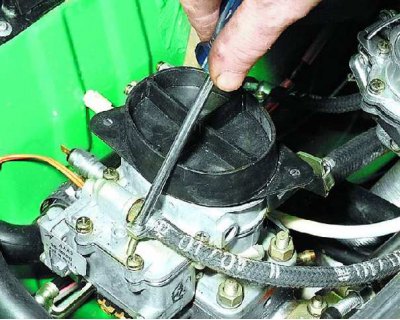

8. Ослабьте затяжку хомута и отсоедините шланг подвода топлива от штуцера на карбюраторе.
![](https://www.vazbook.ru/img/vaz_1111/2365.jpg)

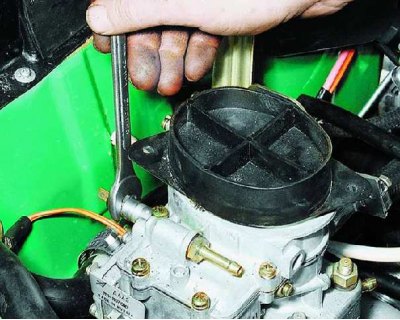

9. Чтобы получить более удобный доступ к гайкам заднего крепления карбюратора (по ходу автомобиля), выверните клапан ЭПХХ...
![](https://www.vazbook.ru/img/vaz_1111/2366.jpg)

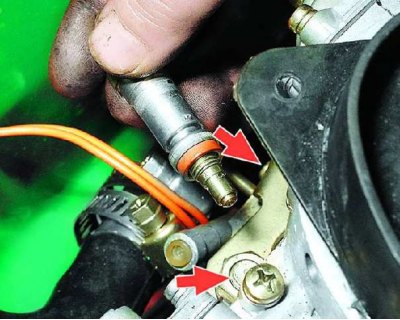

10. ...снимите его и отверните две гайки заднего крепления карбюратора.
![](https://www.vazbook.ru/img/vaz_1111/2367.jpg)

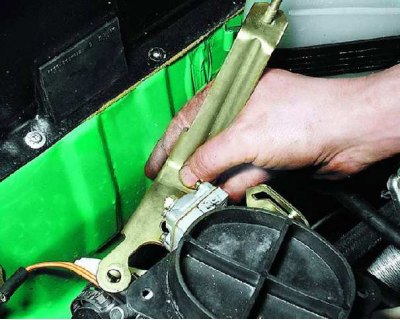

11. Снимите кронштейн воздушного фильтра.
![](https://www.vazbook.ru/img/vaz_1111/2368.jpg)

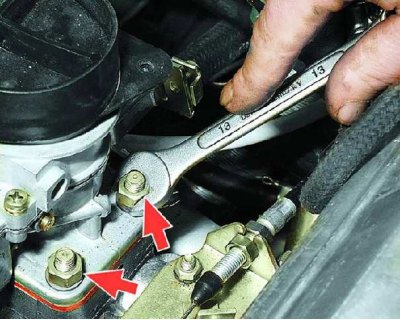

12. Отверните две гайки переднего крепления карбюратора.
![](https://www.vazbook.ru/img/vaz_1111/2369.jpg)

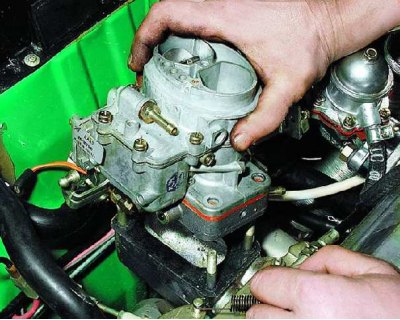

13. Снимите карбюратор со шпилек.
![](https://www.vazbook.ru/img/vaz_1111/2370.jpg)

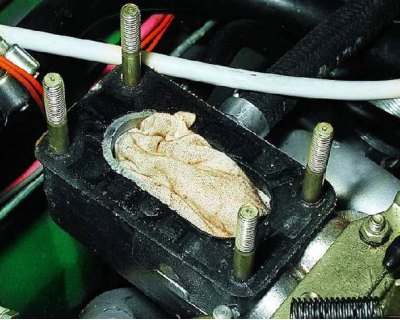

14. Закройте чистой тряпкой отверстие во впускной трубе. Устанавливайте карбюратор в порядке, обратном снятию. После установки отрегулируйте привод воздушной и дроссельной заслонок (см. подразделы 10.10.5. и 10.10.6.).
