Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ (см. п. 2б и 4 "Подготовка автомобиля к ТО и ремонту").
2. Снимаем защиту двигателя (см. "Защита двигателя - снятие и установка").
3. Отсоединяем приемную трубу от дополнительного глушителя (см. п. 1 и 2 "Металлографитовое уплотнительное кольцо приемной трубы глушителя - замена").

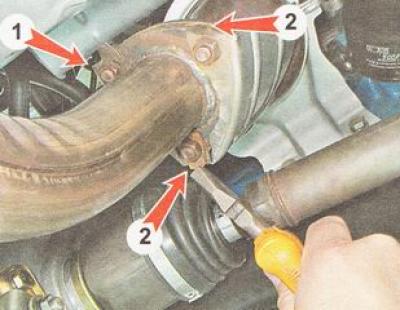

4. Отгибаем кромки стопорной шайбы (1) и защитного экрана (2).

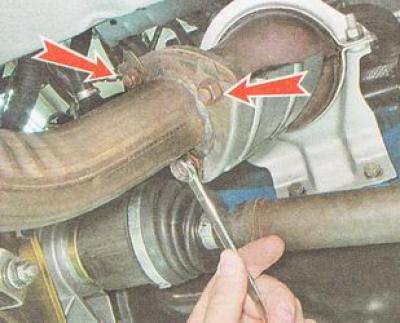

5. Накидным ключом на 13 мм отворачиваем три гайки.

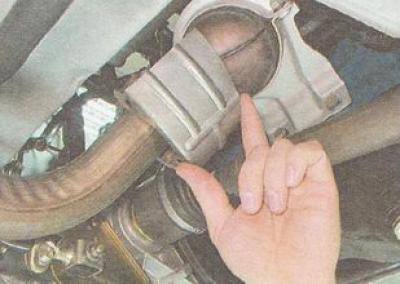

6. Снимаем стопорную шайбу и защитный экран.

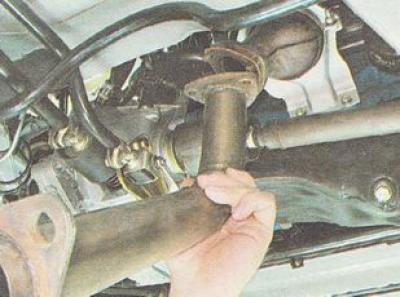

7. Снимаем приемную трубу глушителя.

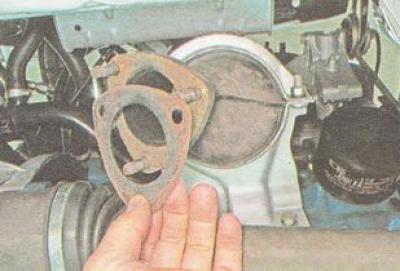

8. Снимаем уплотнительную прокладку со шпилек катализатора.
Установка
Устанавливаем на автомобиль приемную трубу глушителя и все снятые детали в последовательности обратной снятию. Поврежденные прокладки и металлографитовое кольцо заменяем новыми.
