Снятие и установка генератора

            0

Вам потребуются ключи "на 10", "на 17", "на 19".

Отсоедините провод от клеммы "–" аккумуляторной батареи.

Снимите ремень привода генератора.

Для удобства работы снимите облицовку радиатора (см. подраздел 9.4.).

Техническая характеристика генератора


  • Максимальная сила тока отдачи при 13 В и 5000 мин–1, А — 55
  • Пределы регулируемого напряжения, В — 14,1±0,5
  • Максимальная частота вращения ротора, мин–1 — 13 000
  • Передаточное отношение от коленчатого вала двигателя к генератору — 1:2,04

В книге описывается генератор 37.3701. часть автомобилей комплектуется генератором 371.3701. Они взаимозаменяемы по установочным размерам и характеристикам, но несколько отличаются по конструкции.

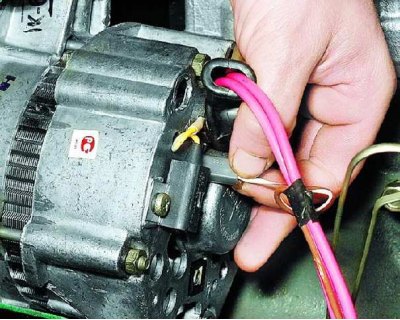

1. Отсоедините колодку с проводами от вывода генератора.

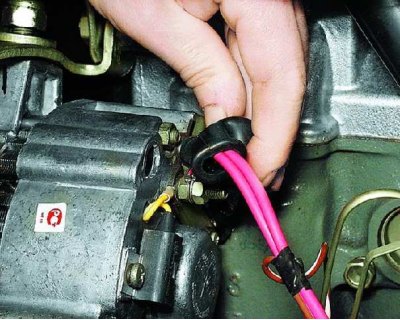

2. Сдвиньте защитный чехол...

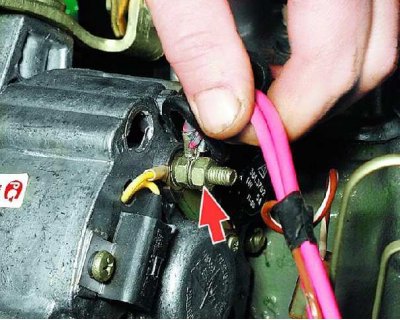

3. ...отверните гайку крепления и снимите наконечники проводов с вывода генератора.

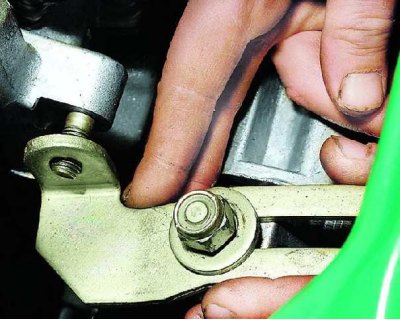

4. Отверните гайку крепления генератора к кронштейну.

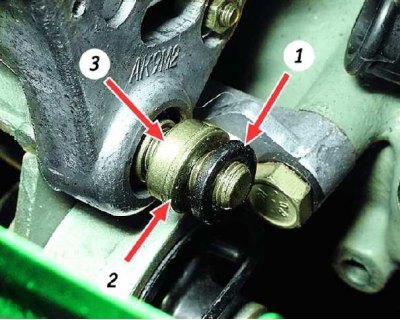

5. Снимите с болта пружинную шайбу 1, плоскую шайбу 2 и буферную втулку 3.

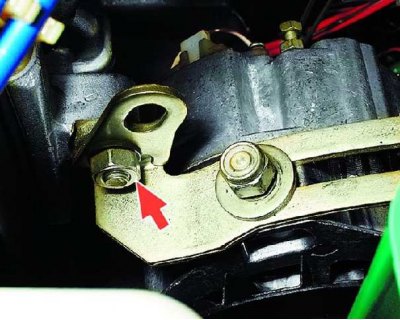

6. Отверните гайку крепления натяжной планки к блоку цилиндров.

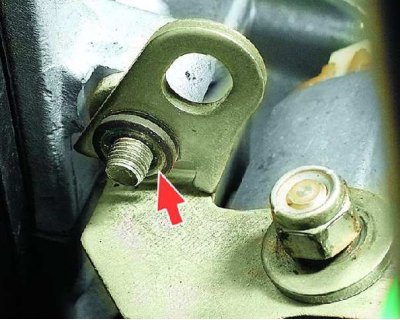

7. Снимите со шпильки плоскую шайбу...



8. ...рым и...

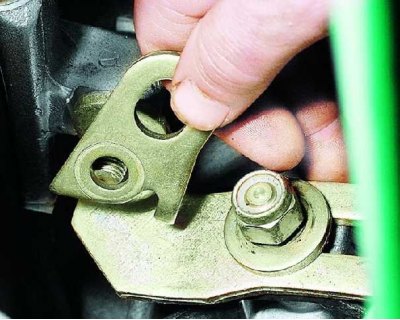

9. ...натяжную планку.

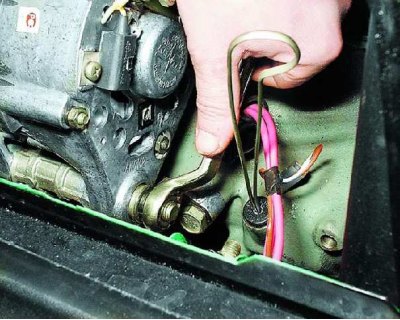

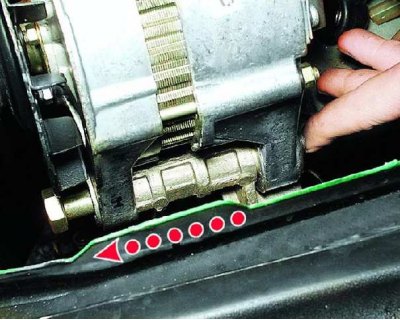

10. Придерживая генератор, выньте болт его нижнего крепления.

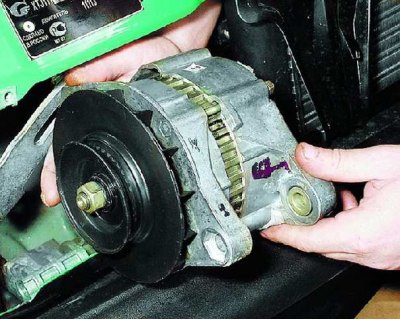

11. Снимите генератор.

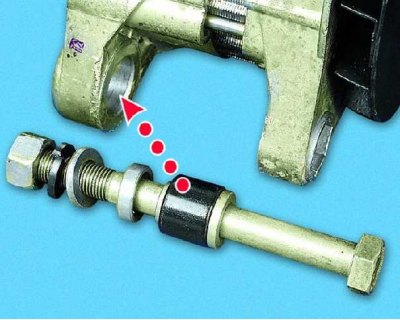

12. Установите генератор в порядке, обратном снятию. При замене выньте из старого генератора буферную втулку и установите ее на новый. После установки ремня привода генератора отрегулируйте его натяжение.
